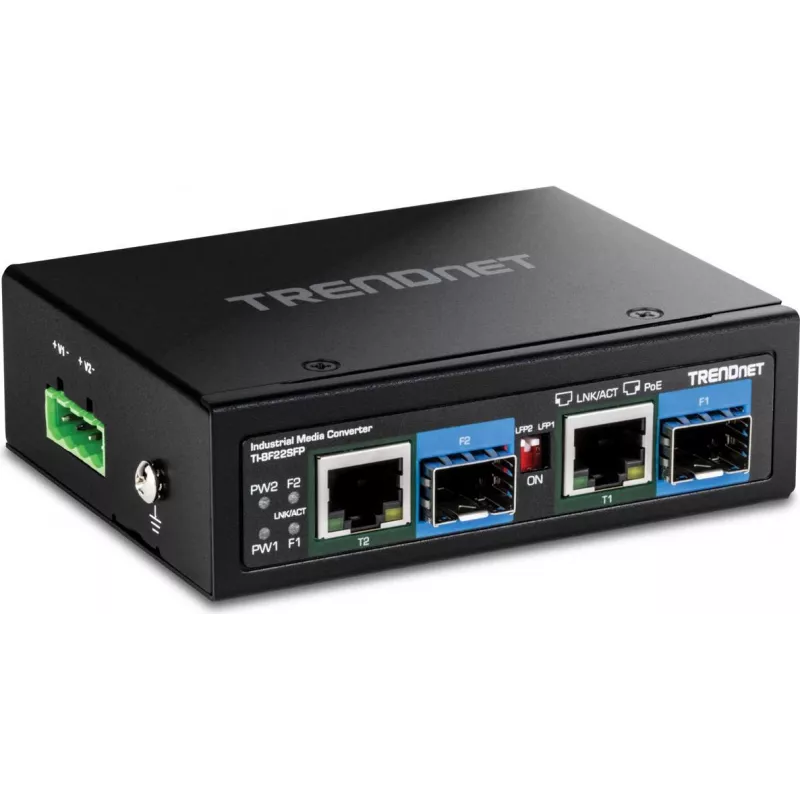

Tīkla datu nesēja pārveidotājs TRENDnet TI-BF22SFP 1GbE ar 2 RJ-45 portiem un 2 SFP slotiem

TRENDnet TI-BF22SFP ir 1GbE tīkla datu nesēja pārveidotājs, kas piedāvā divus RJ-45 vara portus un divus SFP optiskos slotus, lai nodrošinātu jauktu datu nesēju Ethernet izvietojumus. Ierīce pārveido starp vara un optiskajiem savienojumiem, ļaujot integrēt optiskos segmentus esošajos vara tīklos un pagarināt Gigabit Ethernet savienojumus caur optiku, kur nepieciešams lielāks attālums vai elektromagnētiskā imunitāte. Kompaktais pārveidotājs atbalsta standarta 1 Gigabit savienojumus un nodrošina elastīgu portu pārošanu vienkāršiem tīkla uzlabojumiem perifērijā vai mazo biroju vidēs.

Priekšrocības

TI-BF22SFP atbalsta gan vara, gan optiskos interfeisus vienā ierīcē, samazinot nepieciešamību pēc atsevišķiem adapteriem un vienkāršojot fizisko tīkla dizainu. Tā SFP sloti pieņem industrijas standarta SFP raiduztvērējus, kas ļauj pielāgot optikas tipu un attālumu. Divi RJ-45 porti kopā ar diviem SFP slotiem ļauj nodrošināt savienojuma dublēšanu vai vienlaicīgus vara un optikas savienojumus, palīdzot uzturēt savienojamību tīkla izmaiņu laikā. Pārveidotāja 1GbE iespēja nodrošina savietojamību ar Gigabit Ethernet infrastruktūru.

Piemērots

• Ethernet savienojumu pagarināšanai caur optiku starp ēkām vai stāviem
• Optiskā mugurkaula savienošanai ar vara bāzētiem komutatoriem vai galiekārtām
• Tīkla perifērijas izvietojumiem mazos birojos, mazumtirdzniecībā vai vieglās rūpniecības vietās
• Situācijām, kur nepieciešami jauktu datu nesēju interfeisi vai pārejas jauninājumi

Galvenās specifikācijas

• Tīkla ātrums: 1 Gigabit Ethernet (1GbE)
• Vara porti: 2 × RJ-45 (10/100/1000 Mbps automātiskā sarunāšana)
• Optiskie sloti: 2 × SFP ligzdas modulāriem optikas raiduztvērējiem
• Datu nesēja pārveidošana: Vara-optikas un optikas-vara pārveidošana
• Formas faktors: Kompakts patstāvīgs datu nesēja pārveidotājs

Kā lietot

Uzstādiet savietojamus SFP raiduztvērējus SFP slotos atbilstoši nepieciešamajam optikas tipam un attālumam, pēc tam pievienojiet optiskos kabeļus raiduztvērējiem. Pievienojiet vara Ethernet kabeļus RJ-45 portiem lokālajai komutatora vai ierīces savienojamībai. Pievienojiet ierīcei strāvu, izmantojot komplektā esošo strāvas adapteri vai atbalstīto barošanas avotu, un ļaujiet portiem izveidot savienojuma sarunāšanu. Konfigurējiet pievienotās tīkla ierīces (komutatorus, maršrutētājus vai galiekārtas) nepieciešamajiem ātrumiem un dupleksa iestatījumiem, ja netiek izmantota automātiskā sarunāšana. Pārraugiet savienojuma gaismas diodes, lai pārbaudītu aktīvos savienojumus un novērstu traucējumus kabeļu vai raiduztvērēju saderības gadījumā, ja savienojumi neizveidojas.

Ieteikumi

Novietojiet pārveidotāju vēdināmā vietā, prom no tiešiem siltuma avotiem, un veiciet optisko un vara kabeļu izvietošanu saskaņā ar labāko praksi attiecībā uz liekuma rādiusu un stiepes atvieglošanu. Izmantojiet SFP raiduztvērējus, kas atbilst jūsu kabeļu sistēmas optikas tipam (vienmoda vai daudzmodu) un savienotāja standartam. Kritiskiem savienojumiem apsveriet dublēšanas ceļu izmantošanu vai uzraudzību, lai nodrošinātu nepārtrauktu savienojamību.
