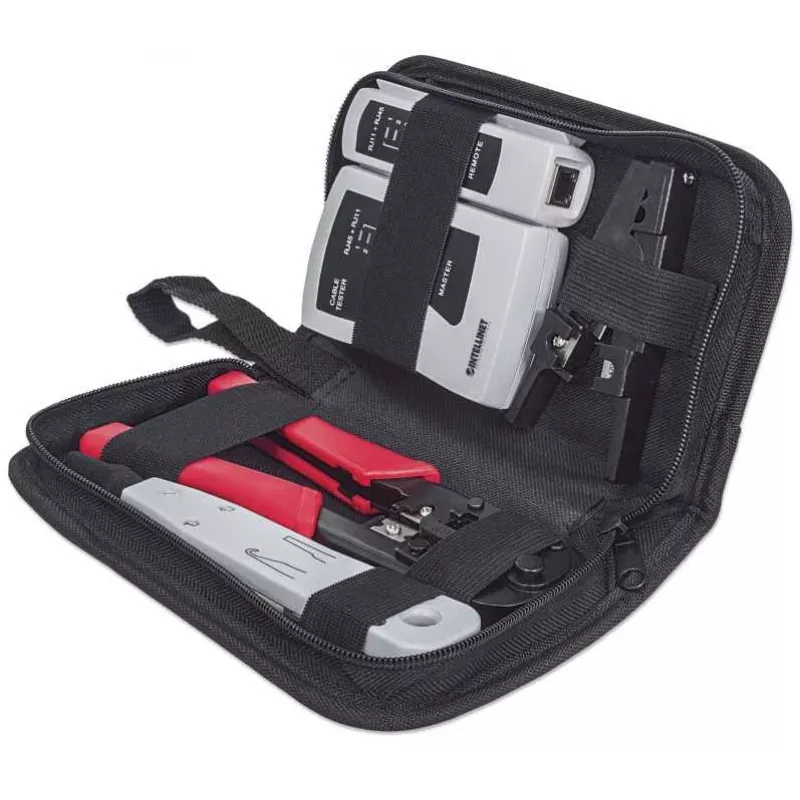

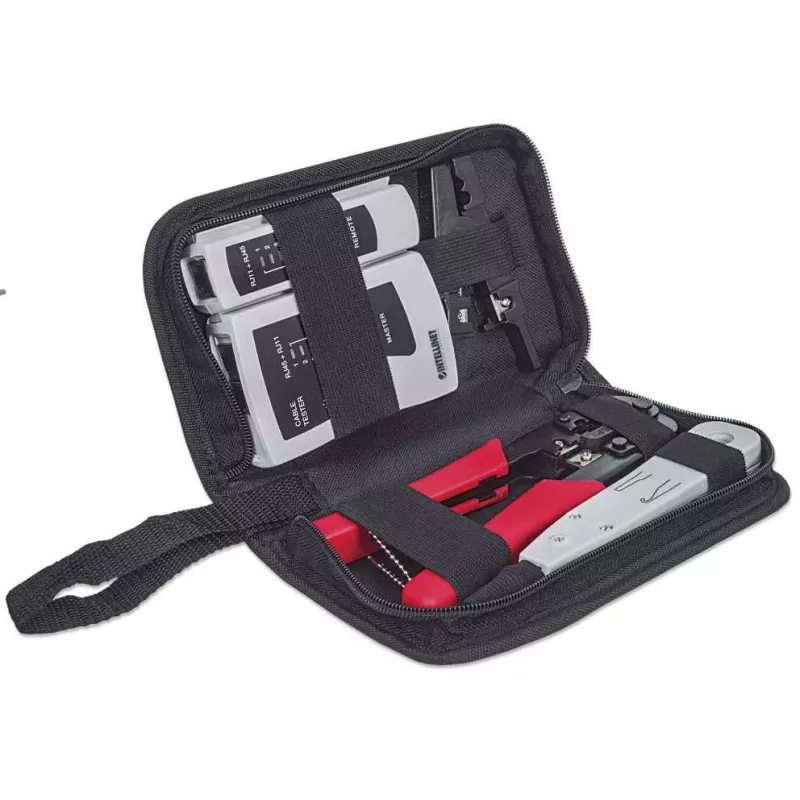

Tīkla instrumentu komplekts INTELLINET 4-daļīgs — uzspiedējinstruments, krimperis, tīkla kabeļu testeris, melns

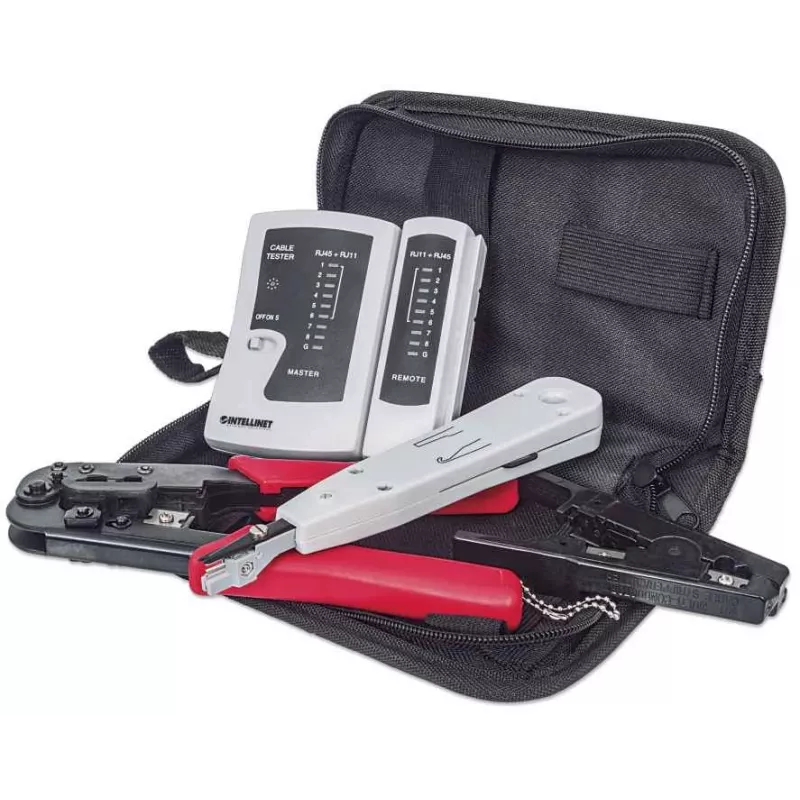

Intellinet tīkla instrumentu komplekts 4-daļīgs nodrošina nepieciešamos rokas instrumentus vara tīkla kabeļu uzstādīšanai, terminēšanai un traucējummeklēšanai mājas un biroja vidēs. Komplektā ietilpst račetes tipa 8P8C (RJ45) modulāro spraudņu krimperis ar integrētu kabeļu griezēju, LSA/66/110 uzspiedējinstruments ar maināmiem asmeņiem, 4½" diagonālās griešanas knaibles un kombinētais RJ45/RJ12/RJ11 LAN kabeļu testeris. Visi priekšmeti tiek piegādāti izturīgā organizatora somā uzglabāšanai un transportēšanai.

Priekšrocības

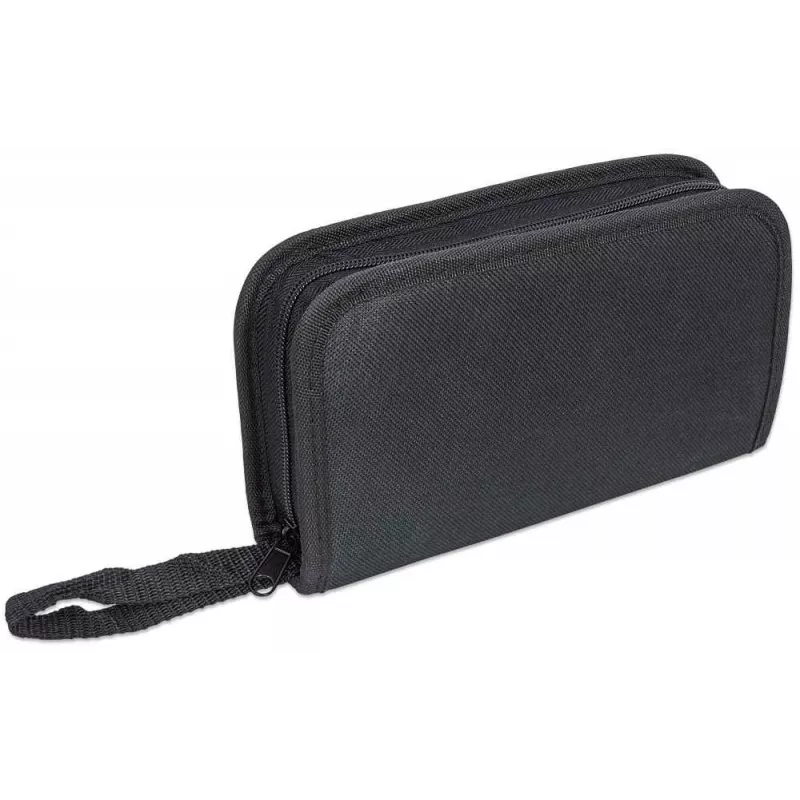

Šis kompaktais komplekts apvieno bieži lietotus tīkla instrumentus vienā komplektā, kas piemērots lauka uzstādīšanai un apkopei. Krimperis atbalsta standarta 8P8C modulāros spraudņus un ietver griezēju tīriem kabeļu galiem. Uzspiedējinstruments pieņem 66 un 110/88 asmeņus keystone ligzdām un patch paneļiem. Iekļautais kabeļu testeris pārbauda RJ45, RJ12 un RJ11 savienojumus, lai ātri atklātu nepareizus savienojumus un atvērtas ķēdes. Organizatora soma aizsargā instrumentus un padara tos viegli pārnēsājamus.

Piemērots

• Ethernet kabeļu (Cat5e/Cat6) uzstādīšana un terminēšana mājās un birojos
• Vadu uzspiešana patch paneļos un keystone ligzdās
• RJ45/RJ12/RJ11 kabeļu nepārtrauktības un kontaktu izvietojuma pārbaude
• Vispārēja tīkla apkope un traucējummeklēšana uz vietas

Galvenās specifikācijas

• Komplekta saturs: 8P8C modulāro spraudņu krimperis (ar griezēju), LSA/66/110 uzspiedējinstruments, 4½" diagonālās griešanas knaibles, RJ45/RJ12/RJ11 kabeļu testeris, organizatora soma
• Saderība: RJ45, RJ12, RJ11 savienotāji; 66 un 110/88 uzspiešanas bloki
• Zīmols: INTELLINET, MPN: 780070
• Svars (komplekts): apm. 144 g (produkta dati)

Kā lietot

Sagatavojiet kabeli, noņemot ārējo apvalku un sakārtojot vadus atbilstoši nepieciešamajam vadu standartam (T568A/B). Izmantojiet krimperi, lai ievietotu un nostiprinātu 8P8C modulāros spraudņus uz terminētajiem Ethernet kabeļiem; integrētais griezējs apgriež lieko vadu garumu. Izmantojiet uzspiedējinstrumentu ar atbilstošo asmeni, lai iespiestu un apgrieztu vadus 66 vai 110/88 blokos un keystone ligzdās. Izmantojiet kabeļu testeri, lai savienotu abus kabeļa galus un veiktu nepārtrauktības/kontaktu izvietojuma pārbaudes; interpretējiet testera gaismas diodes, lai identificētu vadu kļūdas. Izmantojiet diagonālās griešanas knaibles tīriem vadu un kabeļu saišu griezumiem.

Ieteikumi

Lai nodrošinātu uzticamus savienojumus, ievērojiet standarta vadu shēmas (T568A vai T568B) un pārliecinieties, ka vadi ir pilnībā ievietoti pirms krimpēšanas vai uzspiešanas. Pārbaudiet katru kabeli ar LAN testeri pēc terminēšanas un pirms uzstādīšanas aktīvā tīkla iekārtā. Glabājiet instrumentus organizatora somā, lai aizsargātu asmeņus un kontaktus, kad tie netiek lietoti.
