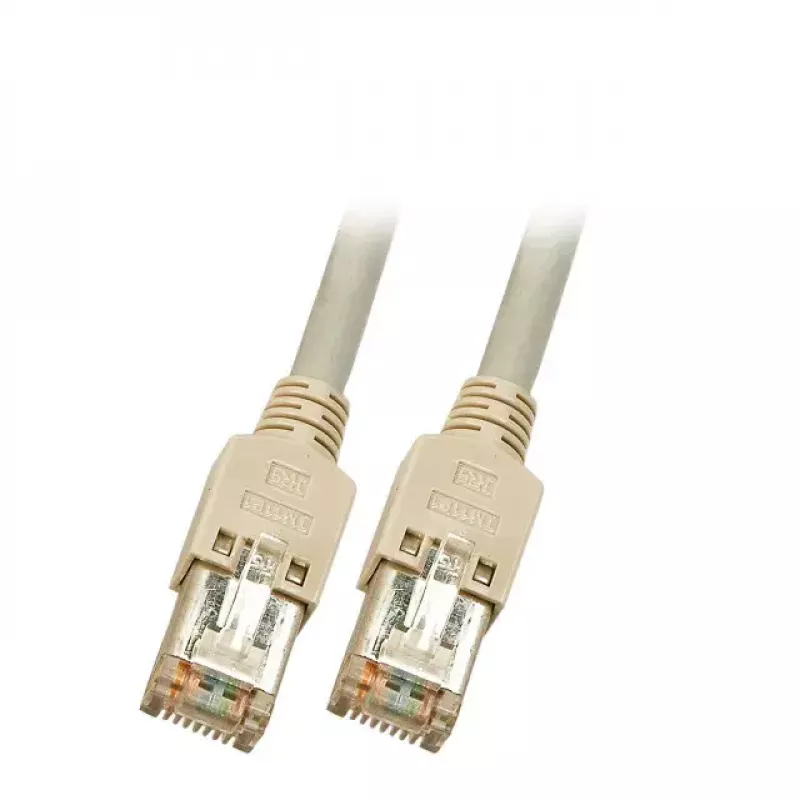

Tīkla kabelis EFB Elektronik Cat5e RJ-45 pelēks 25 m SF/UTP

EFB Elektronik Cat5e SF/UTP RJ-45 tīkla kabelis, 25 m garš, nodrošina viena gigabita Ethernet savienojumu strukturētai kabeļu sistēmai. Tam ir SF/UTP konstrukcija ar folijas un pinuma ekranējumu ap četriem vītajiem pāriem (4 x 2 x AWG26/7) un TIA/EIA 568B kodējums. Pelēkajā kabelī ir ekranēti Hirose TM11 RJ45 spraudņi, kas atbilst IEC 60603-7-3, un uzstādīta spriegojuma samazināšanas uzmava bez fiksatora aizsardzības. Kabelis atbilst liesmu slāpējošiem un zema halogēna satura standartiem (IEC 60332-1, IEC 60754-2) un zemai dūmu emisijai (IEC 61034).

Priekšrocības

Ekranētā SF/UTP konstrukcija samazina elektromagnētiskos traucējumus un uzlabo signāla integritāti Cat5e savienojumos. Hirose TM11 ekranēto RJ45 spraudņu izmantošana nodrošina uzticamus, standartizētus savienojumus 1 gigabita Ethernet. Materiāli ar zemu dūmu emisiju, bez halogēna, un liesmu slāpējošā konstrukcija palielina drošību slēgtās telpās. 25 m garums nodrošina elastīgu izvietojumu starp tīkla iekārtām mājās vai birojos.

Piemērots

• 1 gigabita Ethernet savienojumiem
• Biroja un mājas tīkliem starp komutatoriem, maršrutētājiem un datoriem
• Vidēm, kurās nepieciešama samazināta EMI vai papildu ekranēšana
• Strukturētai kabeļu sistēmai, izmantojot TIA/EIA 568B vadu savienojumu

Galvenās specifikācijas

• Kabeļa tips: Cat5e SF/UTP (folija + pinums)
• Vadītājs: 4 x 2 x AWG26/7
• Garums: 25 m
• Savienotāji: 2 x Hirose TM11 ekranēti RJ45 (IEC 60603-7-3)
• Kodējums: TIA/EIA 568B
• Ārējais diametrs: Ø = 5,7 mm
• Standarti: Liesmu slāpējošs IEC 60332-1, bez halogēna IEC 60754-2, zema dūmu emisija IEC 61034

Lietošana

Pievienojiet katru ekranēto RJ45 savienotāju attiecīgajām ierīču tīkla pieslēgvietām (komutatoram, maršrutētājam, datoram). Pārliecinieties, ka abi gali atbilst TIA/EIA 568B vadu savienojumam, ja integrējat esošā strukturētā kabeļu sistēmā. Izvietojiet kabeli, izvairoties no asiem līkumiem un mehāniskas slodzes avotiem; uzstādītā spriegojuma samazināšanas uzmava palīdz aizsargāt savienotāju, taču neietver fiksatora aizsardzību. Pēc vajadzības noslēdziet vai nostipriniet kabeli atbilstoši uzstādīšanas garumam un maršrutēšanai.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, turiet kabeli tālāk no lieljaudas elektrības kabeļiem un spēcīgiem EMI avotiem. Izmantojiet ekranētu tīkla aprīkojumu vai atbilstošu zemējumu, kad nepieciešama ekranējuma nepārtrauktība. Izvairieties no asiem liekuma rādiusiem un nepakļaujiet kabeli augstai temperatūrai vai tiešai mehāniskai nobrāzumam.
