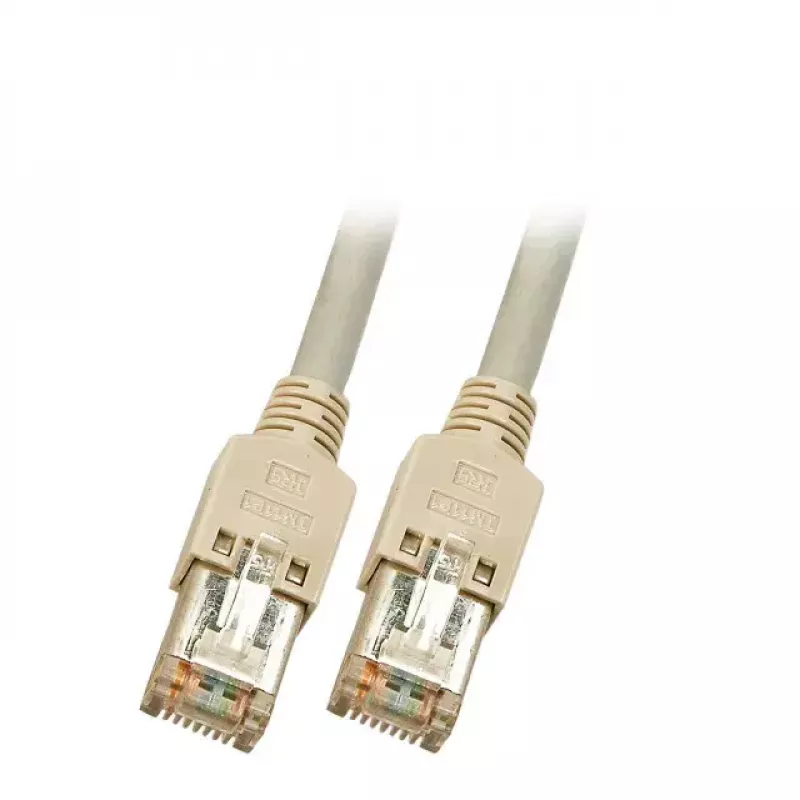

Tīkla kabelis EFB Elektronik Cat5e RJ-45 Pelēks 5m SF/UTP

EFB Elektronik Cat5e SF/UTP RJ-45 tīkla kabelis ir 5 m garš pelēks komutācijas kabelis, kas paredzēts 1 Gigabit Ethernet datu pārraidei. Tam ir SF/UTP konstrukcija (folija + pinums) ar 4 pāriem AWG26/7 vadu un tas atbilst TIA/EIA 568B spraudkontaktu izvietojumam. Kabelis ir bezhalogēna, liesmu slāpējošs un ar zemu dūmu emisiju, atbilstošs IEC standartiem, un abi gali ir aprīkoti ar ekranētiem Hirose TM11 RJ45 spraudņiem (IEC 60603-7-3).

Priekšrocības

SF/UTP ekranējums un ekranētie Hirose TM11 RJ45 spraudņi nodrošina uzlabotu aizsardzību pret elektromagnētiskajiem traucējumiem salīdzinājumā ar neekranētiem kabeļiem. 5 m garums piemērots tipiskiem mājas un biroja izkārtojumiem, savukārt LSZH (zems dūmu, bezhalogēna) apvalks samazina bīstamās emisijas ugunsgrēka gadījumā. Kabelis ir terminēts atbilstoši izplatītajam TIA/EIA 568B standartam, nodrošinot savietojamību ar tīkla iekārtām.

Piemērots

• Slēdžu, maršrutētāju un tīkla ligzdu savienošanai mājas vai biroja LAN tīklos
• Galda datoru, printeru un IP ierīču pieslēgšanai tīkla portiem
• Īsa līdz vidēja garuma horizontāliem un ielāpu savienojumiem strukturētajā kabeļu sistēmā

Galvenās specifikācijas

• Kabeļa kategorija: Cat5e (100 MHz)
• Garums: 5 m
• Vadītājs: 4 x 2 x AWG26/7
• Ekranējums: SF/UTP (folija + pinums) ar ekranētiem spraudņiem
• Savienotāji: 2 x Hirose TM11 RJ45 ekranēti (IEC 60603-7-3)
• Spraudkontaktu izvietojums: TIA/EIA 568B
• Standarti: Liesmas slāpēšana IEC 60332-1; Bezhalogēna IEC 60754-2; Zems dūmu IEC 61034
• Apvalks: LSZH; Ārējais diametrs ≈ 5.7 mm

Lietošana

Iespraudiet katru RJ45 savienotāju ierīču vai ielāpu paneļa Ethernet portos, nodrošinot ciešu savienojumu, līdz ekranētā uzmava pareizi nofiksējas. Izmantojiet 5 m kabeli, lai savienotu slēdžus, maršrutētājus, datorus vai tīkla ligzdas kā daļu no lokālā tīkla. Ekranētām sistēmām pārliecinieties, ka pievienotās iekārtas vai ielāpu paneļi nodrošina pareizu zemējuma savienojumu, lai saglabātu ekranējuma efektivitāti.

Ieteikumi

Novietojiet kabeli tālāk no augstsprieguma elektrolīnijām un spēcīgiem elektromagnētiskiem avotiem, lai saglabātu signāla integritāti. Izvairieties no stingām locījumiem un pārmērīga vilkšanas spēka uzstādīšanas laikā; ievērojiet ražotāja ieteikto liekšanas rādiusu Cat5e kabeļiem. Optimālai ekranējuma veiktspējai savienojiet ekrānus ar iezemētiem metāla portiem vai iezemētiem ielāpu paneļiem.
