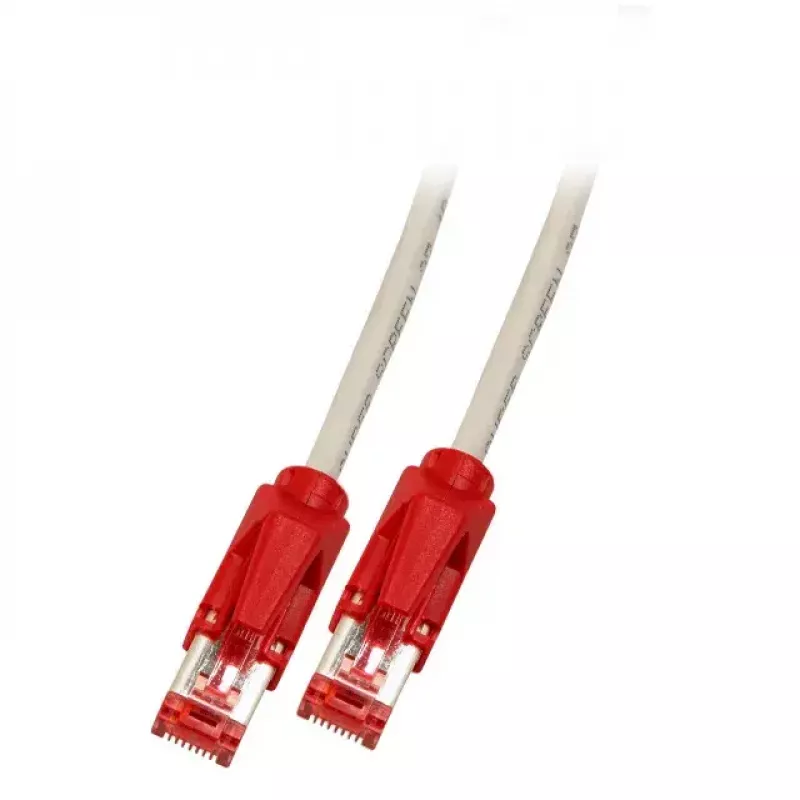

Tīkla kabelis EFB Elektronik Cat6 S/FTP 1 m, RJ-45–RJ-45, 1000 Mbit/s, pelēks

EFB Elektronik Cat6 S/FTP 1 m tīkla kabelis pelēkā krāsā, paredzēts Gigabit Ethernet savienojumiem. Kabelis atbilst Cat6 standartam ar 250 MHz nominālu un atbalsta 1000 Mbit/s datu pārraidi. Tas izmanto S/FTP (S-STP) ekranējumu ar 4 vītajiem pāriem AWG27/7 PiMF konfigurācijā, un tā diametrs ir 5,9 mm. Abi gali ir aprīkoti ar ekranētiem Hirose TM21 RJ45 spraudņiem, kas atbilst IEC 60603-7-5 standartam, un uzstādītu sarkanu spriegojuma samazināšanas elementu ar fiksatora aizsardzību.

Priekšrocības

Kabelis nodrošina ekranētu pāru un kopējo pinuma aizsardzību (S/FTP), lai samazinātu elektromagnētiskos traucējumus, ļaujot nodrošināt uzticamu Gigabit Ethernet veiktspēju. Liesmas slāpējošs un zemu dūmu, halogēnus nesaturošs apvalks atbilst IEC 60332-1, IEC 61034 un IEC 60754-2 standartiem, nodrošinot paaugstinātu drošību slēgtās telpās. Iepriekš uzstādīti Hirose TM21 RJ45 savienotāji garantē drošus, standartiem atbilstošus savienojumus.

Piemērots

• Gigabit Ethernet ierīču un tīkla slēdžu pieslēgšanai
• Plākšņu paneļu savienojumiem serveru telpās un datu skapjos
• Darbstaciju un biroju īsa attāluma savienojumiem (1 m)

Galvenās specifikācijas

• Garums: 1 m
• Standarts: Cat6, 250 MHz
• Ekranējums: S/FTP (kopējais pinums + folijētie pāri)
• Vadītājs: 4 x 2 x AWG27/7, PiMF
• Diametrs: Ø 5,9 mm
• Savienotāji: 2 × Hirose TM21 ekranēti RJ45 (IEC 60603-7-5)
• Vadu piešķīrums (krustotais): 1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5
• Datu pārraides ātrums: līdz 1000 Mbit/s
• Apvalks: LSZH, liesmas slāpējošs IEC 60332-1, bez halogēniem IEC 60754-2, zemi dūmi IEC 61034

Lietošana

Pievienojiet katru RJ45 Hirose TM21 spraudni attiecīgajā tīkla iekārtas portā. Izmantojiet šo 1 m krustoto kabeli, kur nepieciešams tiešs ierīces-ierīcei savienojums vai noteikts vadu piešķīrums. Pirms atvienošanas vai pievienošanas pārliecinieties, ka pieslēgvietas ir izslēgtas, ja to norādījuši ierīču ražotāji, lai izvairītos no pārejas traucējumiem.

Ieteikumi

Optimālai veiktspējai izvairieties no asiem liekumiem un pārmērīgas vilkšanas; izmantojiet uzstādīto spriegojuma samazināšanas elementu, lai nostiprinātu savienotāju un saglabātu ekranējuma nepārtrauktību. Pārbaudiet Hirose TM21 RJ45 savienotāju saderību ar jūsu ierīcēm un pēc uzstādīšanas pārbaudiet savienojumus ar atbilstošiem tīkla testēšanas rīkiem.
