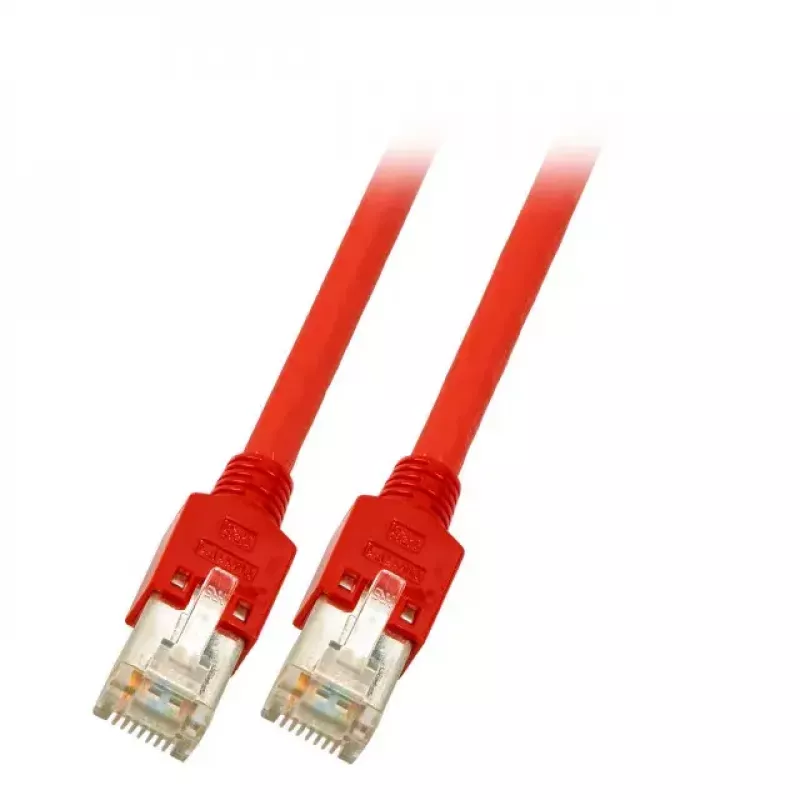

Tīkla kabelis EFB Elektronik K2793.10 — Cat5e S-FTP (SF/UTP), RJ-45 uz RJ-45, 10 m, sarkans

EFB Elektronik K2793.10 ir 10 m Cat5e krustojuma komutācijas kabelis sarkanā krāsā, paredzēts Gigabit Ethernet līdz 100 MHz. Kabelis izmanto SF/UTP (S-FTP) konstrukciju ar folijas un pinuma ekranējumu, un tam ir divi ekranēti Hirose TM11 RJ45 spraudņi (IEC 60603-7-3). Kabeļa vadītājs ir AWG26/7, un samontētā kabeļa diametrs ir aptuveni 5,7 mm. Elektroinstalācija seko krustojuma piešķīrumam 1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5. Kabeļa apvalks ir ar zemu dūmu līmeni, bez halogēna (LSZH) un atbilst liesmas slāpēšanas un dūmu/halogēna standartiem IEC 60332-1, IEC 61034 un IEC 60754-2.

Priekšrocības

SF/UTP (S-FTP) ekranējums nodrošina uzlabotu aizsardzību pret elektromagnētiskajiem traucējumiem salīdzinājumā ar neekranētiem kabeļiem, savukārt ekranētie Hirose TM11 RJ45 spraudņi nodrošina uzticamu signāla pārraidi un zemējumu. LSZH apvalks samazina toksisko gāzu un dūmu izdalīšanos ugunsgrēka gadījumā. Iepriekš uzstādīts sarkans stiepes atvieglojums bez aizbīdņa aizsardzības vienkāršo uzstādīšanu un samazina mehānisko slodzi uz savienotāju. Cat5e standarts atbalsta Gigabit Ethernet līdz 100 MHz tipiskām tīkla izmantošanas vajadzībām.

Piemērots

• Īsa attāluma Gigabit Ethernet savienojumiem, kur nepieciešams krustojuma kabelis
• Savienojumiem elektriski trokšņainā vidē, pateicoties folijas un pinuma ekranējumam
• Rūpnieciskām vai sabiedriskām instalācijām, kur nepieciešami apvalki ar zemu dūmu līmeni un bez halogēna
• Iekārtām ar RJ45 pieslēgvietām, kas pieņem Hirose TM11 stila ekranētus spraudņus

Galvenās specifikācijas

• Zīmols: EFB Elektronik, MPN: K2793.10, EAN: 4049759011192
• Garums: 10 m
• Standarts: Cat5e, 100 MHz, Gigabit Ethernet
• Konstrukcija: SF/UTP (S-FTP), folijas + pinuma ekranējums
• Vadītājs: 4 x 2 x AWG26/7, Ø ≈ 5,7 mm
• Savienotāji: 2 × Hirose TM11 RJ45 ekranēti (IEC 60603-7-3)
• Elektroinstalācija: Krustojuma (1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5)
• Apvalks: LSZH (zems dūmu līmenis, bez halogēna)
• Standarti: IEC 60332-1 (liesmas slāpēšana), IEC 61034 (zems dūmu līmenis), IEC 60754-2 (bez halogēna)

Kā lietot

Savienojiet ekranētos RJ45 spraudņus ar atbilstošajām RJ45 pieslēgvietām uz ierīcēm, kuras nepieciešams savienot, nodrošinot pareizu zemējumu, kur nepieciešams ekrāna nepārtrauktībai. Izmantojiet sarkano iepriekš uzstādīto stiepes atvieglojumu, lai nostiprinātu kabeli pie savienotāja; ņemiet vērā, ka stiepes atvieglojums neietver aizbīdņa aizsardzību. Novietojiet kabeli, izvairoties no asiem liekumiem un mehāniskās slodzes, lai saglabātu signāla integritāti. Pārbaudiet tīkla iestatījumus un testējiet savienojumu pēc uzstādīšanas, lai apstiprinātu pareizu krustojuma savienojumu un veiktspēju.

Ieteikumi

Izmantojiet šo kabeli pagaidu vai pastāvīgiem tiešiem ierīces-ierīces savienojumiem, kur nepieciešama krustojuma elektroinstalācija. Instalācijām, kur nepieciešama aizbīdņa aizsardzība vai citi savienotāju stili, izvēlieties atbilstošu kabeli vai adapteri. Nodrošiniet, lai abas savienotās ierīces atbalsta ekranētus savienotājus un lai ekrāni būtu pareizi iezemēti optimālai EMI aizsardzībai.
