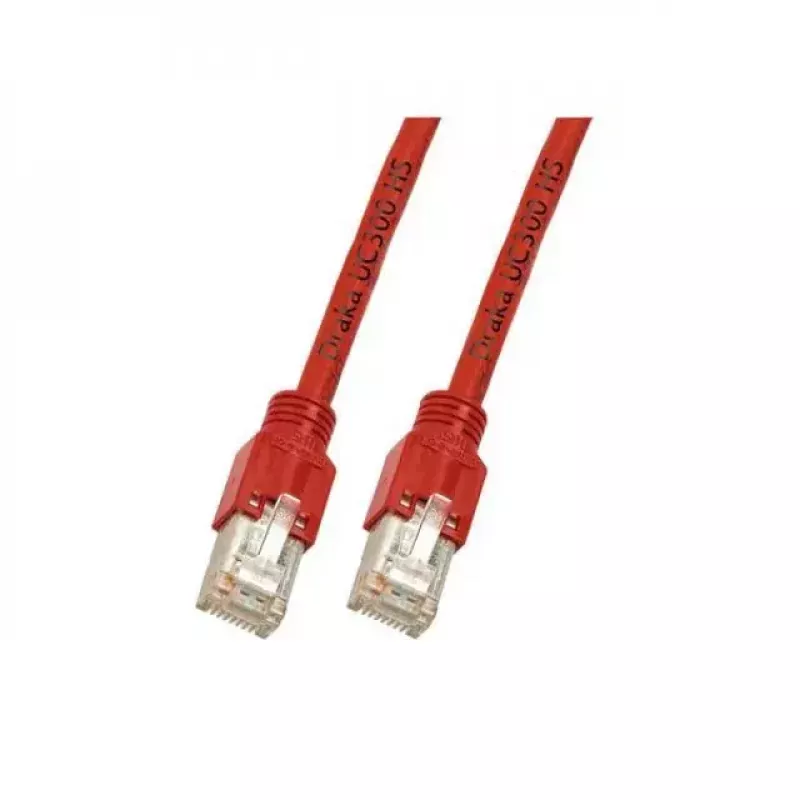

Tīkla kabelis EFB Elektronik K8012.2 RJ-45 Cat5e 2 m Sarkans

EFB Elektronik K8012.2 ir 2 m Cat5e tīkla kabelis ar ekranētiem RJ45 savienotājiem, paredzēts 1 Gigabit Ethernet. Kabelis izmanto SF/UTP konstrukciju ar folijas un pinuma ekranējumu, lai samazinātu elektromagnētiskos traucējumus, un atbilst TIA/EIA 568B spraudņu izvietojumam. Tas ir bezhalogēna, liesmu slāpējošs un rada maz dūmu saskaņā ar IEC standartiem, un tam ir sarkans apvalks ērtai identificēšanai.

Priekšrocības

SF/UTP dizains un ekranētie Hirose TM11 RJ45 spraudņi (IEC 60603-7-3) nodrošina uzlabotu signāla integritāti un aizsardzību pret ārējiem trokšņiem 10/100/1000Base-T(X) tīkliem. Kabelis atbilst vairākiem drošības standartiem, tostarp IEC 60332-1 (liesmu slāpējošs), IEC 60754-2 (bezhalogēna) un IEC 61034 (maz dūmu). Uzmontēts spriegojuma samazināšanas uzgalis bez fiksatora aizsardzības palīdz samazināt mehānisko slodzi pie savienotāja.

Piemērots

• Biroja un mājas tīkla savienojumi 1 Gbps ierīcēm
• Plāksteru paneļi un komutatori, izmantojot TIA/EIA 568B vadojumu
• Vidēm, kur nepieciešams ekranēts kabelis traucējumu samazināšanai
• Redzamiem kabeļu maršrutiem, kur sarkanā krāsa ir vēlama identificēšanai

Galvenās specifikācijas

• Garums: 2 m
• Standarts: Cat5e, 100 MHz, 1 Gigabit Ethernet
• Savienotāji: 2 × Hirose TM11 RJ45, ekranēti, IEC 60603-7-3
• Kabeļa tips: SF/UTP 4 × 2 × AWG26/7 LSZH, folijas un pinuma ekranējums, Ø=5,7 mm
• Spraudņu izvietojums: TIA/EIA 568B
• Drošība: IEC 60332-1 (liesmu slāpējošs), IEC 60754-2 (bezhalogēna), IEC 61034 (maz dūmu)
• Krāsa: Sarkana

Lietošana

Pievienojiet katru RJ45 spraudni attiecīgajam Ethernet portam ierīcēs, komutatoros vai plāksteru paneļos, ievērojot TIA/EIA 568B vadojumu. Pārliecinieties, ka savienotāji ir pilnībā ievietoti, līdz tie nofiksējas ar klikšķi; ņemiet vērā, ka kabelim ir uzmontēts spriegojuma samazināšanas uzgalis bez fiksatora aizsardzības, tāpēc, ievietojot vai izņemot, rīkojieties ar spraudni uzmanīgi, lai izvairītos no slodzes uz savienotāju. Izvietojiet kabeli, izvairoties no asiem līkumiem un spēcīgu elektromagnētisko traucējumu avotiem.

Ieteikumi

Optimālai veiktspējai izmantojiet šo Cat5e SF/UTP kabeli standarta 1 Gbps Ethernet instalācijās ar ekranētu aprīkojumu vai vietās ar iespējamiem traucējumiem. Nepārsniedziet ieteicamo liekuma rādiusu un izvairieties no mehāniskas slodzes uz savienotājiem, lai saglabātu signāla kvalitāti un savienotāju integritāti.
