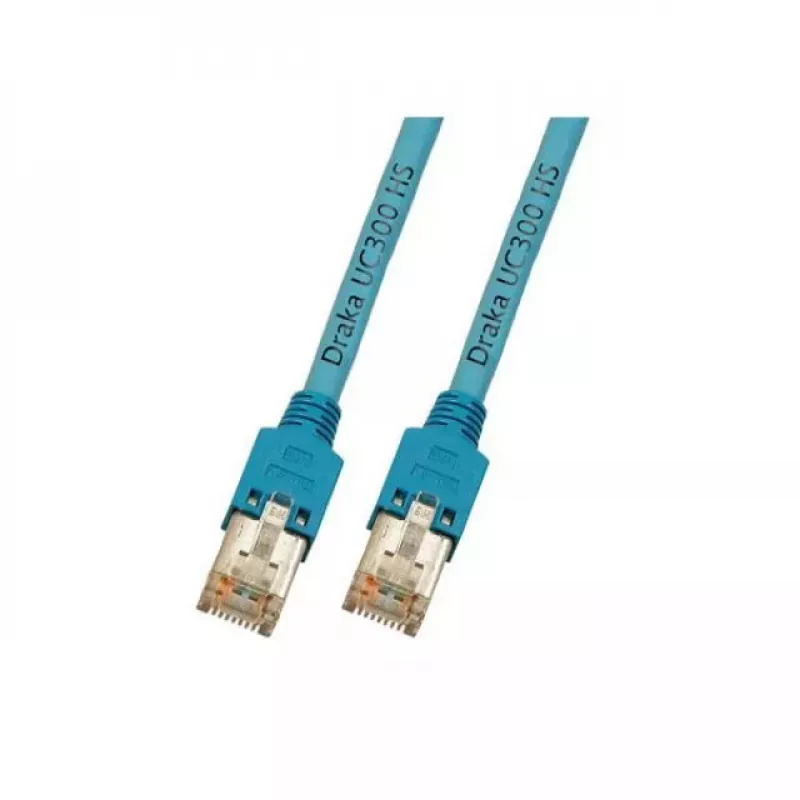

Tīkla kabelis EFB Elektronik K8014.5 RJ-45 Cat5e 5 m zils

EFB Elektronik K8014.5 ir 5 m Cat5e tīkla kabelis ar RJ-45 savienotājiem abos galos, paredzēts 10/100/1000Base-T(X) lietojumiem. Kabelis izmanto SF/UTP (S-FTP) konstrukciju ar folijas un pinuma ekranējumu, atbilst TIA/EIA 568B vadu shēmai, un ir aprīkots ar ekranētiem Hirose TM11 RJ45 spraudņiem, kas atbilst IEC 60603-7-3. Zilajam, zema profila kabelim ir uzmontēts stiepes samazināšanas uzgalis, un tas ir izgatavots atbilstoši zemu dūmu, halogēnu nesaturošiem un liesmu slāpējošiem standartiem.

Priekšrocības

SF/UTP (folija + pinums) ekranējums samazina elektromagnētiskos traucējumus un šķērsrunas, uzlabojot signāla integritāti Gigabit Ethernet tīklam. Ekranēti Hirose TM11 RJ45 spraudņi nodrošina uzticamu, IEC standartiem atbilstošu savienotāja veiktspēju, kamēr uzmontētais stiepes samazināšanas uzgalis aizsargā spraudņa un kabeļa savienojuma vietu. Kabeļa LSZH apvalks ierobežo dūmu un halogēnu izdalīšanos un atbilst IEC 60332-1, IEC 60754-2 un IEC 61034 drošības standartiem.

Piemērots

• Darbvirsmu, slēdžu un maršrutētāju vadu savienošanai biroja vai mājas tīklos
• Gigabit Ethernet (1000Base-T) savienojumiem
• Ekranētām LAN instalācijām, kur nepieciešama samazināta EMI ietekme

Galvenās specifikācijas

• Kabeļa tips: Cat5e (100 MHz), SF/UTP (S-FTP)
• Garums: 5 m
• Savienotāji: 2 × ekranēti Hirose TM11 RJ45, IEC 60603-7-3
• Kodējums: TIA/EIA 568B
• Vadītājs: 4 × 2 × AWG26/7
• Ārējais diametrs: Ø 5,7 mm
• Apvalks: LSZH (zemi dūmi, bez halogēniem)
• Standarti: Liesmu slāpējošs IEC 60332-1, bez halogēniem IEC 60754-2, zemi dūmi IEC 61034
• Krāsa: Zila

Lietošana

Pievienojiet katru RJ-45 spraudni tīkla portiem ierīcēs, piemēram, slēdžos, maršrutētājos vai tīkla interfeisa kartēs. Pārliecinieties, ka abi gali ir pilnībā ievietoti, līdz savienotājs nofiksējas, un uzmontētais stiepes samazināšanas uzgalis ir izlīdzināts, lai novērstu pārmērīgu liekšanos pie spraudņa. Izmantojiet TIA/EIA 568B termināciju, ja pievienojat kabeli strukturētās kabeļu sistēmās, lai saglabātu konsekventas vadu shēmas.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izvairieties no kabeļa novietošanas paralēli elektrības vadiem vai spēcīgu elektromagnētisko traucējumu avotu tuvumā. Nepārsniedziet maksimālo ieteicamo liekuma rādiusu un izvairieties no ciešiem locījumu punktiem; uzglabājiet un novietojiet kabeli tā, lai novērstu mehāniskus bojājumus.
