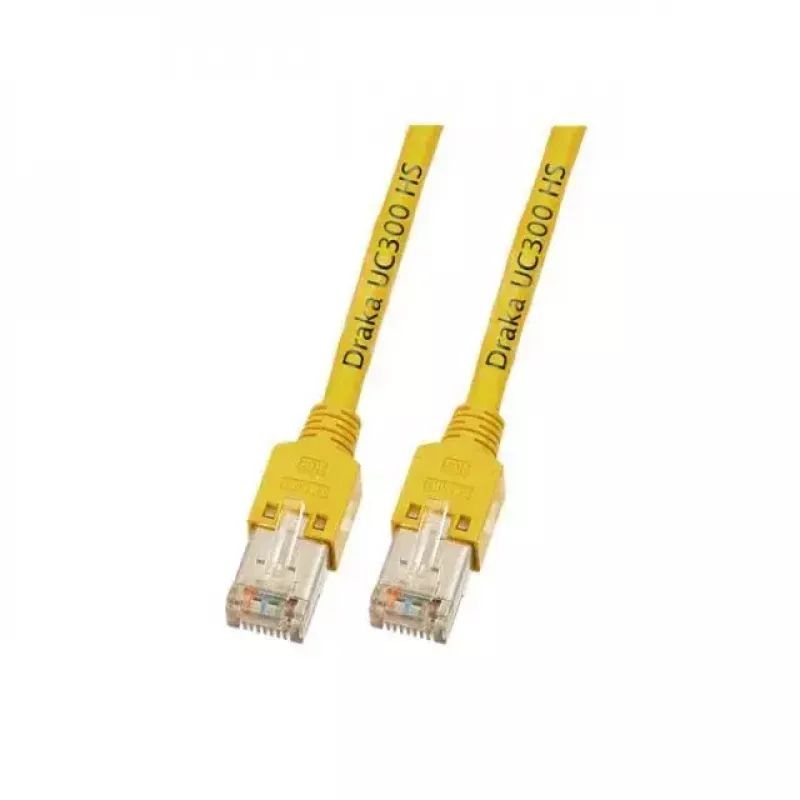

Tīkla kabelis EFB Elektronik K8015.1 RJ-45 Cat5e 1 m Dzeltens

EFB Elektronik K8015.1 ir 1 m Cat5e Ethernet komutācijas kabelis dzeltenā krāsā, paredzēts Gigabit Ethernet (10/100/1000Base-T(X)). Tam ir SF/UTP (S-FTP) konstrukcija ar folijas un pinuma ekranējumu ap četriem vītajiem pāriem, lai samazinātu elektromagnētiskos traucējumus. Abi gali ir aprīkoti ar ekranētiem Hirose TM11 RJ45 spraudņiem (IEC 60603-7-3), un kabelis ir savienots atbilstoši TIA/EIA 568B standartam.

Priekšrocības

Ekranētā S-FTP konstrukcija nodrošina uzlabotu aizsardzību pret šķērsrunu un ārējiem traucējumiem salīdzinājumā ar neekranētiem kabeļiem. Kompakti, ekranēti Hirose TM11 RJ45 spraudņi nodrošina uzticamu kontaktu savienojumu un mehānisko stabilitāti. Kabelis atbilst liesmas slāpēšanas un zemu dūmu, halogēnbrīvām prasībām (IEC 60332-1, IEC 61034, IEC 60754-2), un tam ir uzmontēts spriegojuma mazināšanas uzgalis, lai samazinātu slodzi pie savienotāja.

Piemērots

• Slēdžu, maršrutētāju un ielāpu paneļu savienošanai biroja vai serveru vidē
• Strukturizētai kabeļu sistēmai, kur nepieciešama samazināta EMI
• Īsa attāluma Gigabit Ethernet savienojumiem un ierīču starpsavienojumiem (1 m)

Galvenās specifikācijas

• Garums: 1 m
• Standarts: Cat5e, 100 MHz
• Datu pārraides ātrumi: 10/100/1000Base-T(X)
• Kabeļu sistēma: SF/UTP (S-FTP), 4 x 2 x AWG26/7
• Ārējais diametrs: Ø 5.7 mm
• Savienotāji: 2 × Hirose TM11 RJ45, ekranēti (IEC 60603-7-3)
• Savienojums: TIA/EIA 568B
• Drošība: Liesmas slāpēšana IEC 60332-1, halogēnbrīvs IEC 60754-2, zemi dūmi IEC 61034
• Krāsa: Dzeltena

Lietošana

Iespraudiet katru RJ45 savienotāju savienojamo ierīču tīkla pieslēgvietās (piemēram, no slēdža uz darbstaciju vai ielāpu paneli). Pārliecinieties, ka savienotāji ir pilnībā ievietoti, līdz ekranētais spraudnis nofiksējas un uzmontētais spriegojuma mazināšanas uzgalis ir vietā, lai samazinātu mehānisko slodzi. Izmantojiet kabeli īsiem, horizontāliem vai ielāpu savienojumiem, kur 1 m garums ir piemērots.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izvairieties no asiem līkumiem un samezglojumiem; saglabājiet liekuma rādiusu, kas ir vismaz četras reizes lielāks par kabeļa diametru. Uzstādiet vidē, kas ir saderīga ar kabeļa liesmas slāpēšanas un halogēnbrīvajiem novērtējumiem, un apsveriet papildu ekranēto instalāciju zemējumu, ja to pieprasa vietējie uzstādīšanas standarti.
