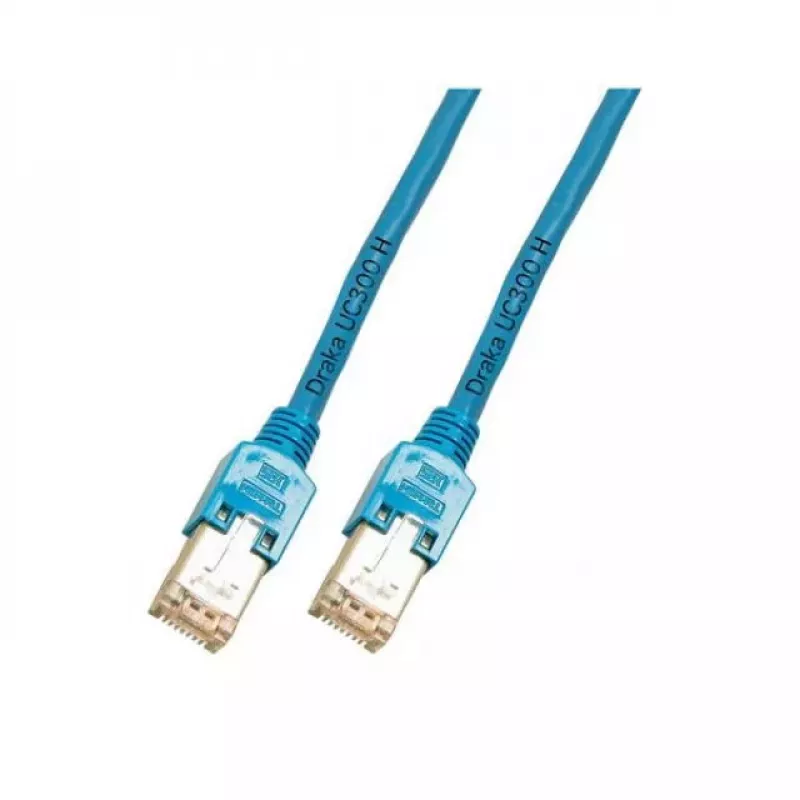

Tīkla kabelis EFB Elektronik K8074.5 RJ-45 Cat5e 5m zils

EFB Elektronik K8074.5 ir 5 m Cat.5e F/UTP komutācijas kabelis ar ekranētiem Hirose TM11 RJ45 savienotājiem abos galos. Paredzēts 10/100/1000Base-T(X) tīkliem, zilajam kabelim ir folijas ekranējums ap četriem vītajiem pāriem (4 x 2 x AWG26/7) un tas atbilst TIA/EIA 568B vadu savienojumam. Tas ir halogēnbrīvs un liesmu slāpējošs saskaņā ar IEC standartiem, un tam ir piestiprināta stiepes samazināšanas uzmava bez fiksatora aizsardzības.

Priekšrocības

Folijas ekranējums (F/UTP) nodrošina uzlabotu aizsardzību pret elektromagnētiskiem traucējumiem salīdzinājumā ar neekranētiem kabeļiem, savukārt ekranētie Hirose TM11 RJ45 savienotāji (IEC 60603-7-3) nodrošina uzticamu savienotāja ekranējumu. Kabeļa konstrukcija (AWG26/7) un Cat.5e specifikācija atbalsta gigabitu Ethernet (1 Gbit/s) līdz 100 MHz. LSZH (halogēnbrīvs, zems dūmu daudzums) apvalks atbilst IEC 60754-2 un IEC 61034, lai samazinātu bīstamas emisijas ugunsgrēka laikā, un IEC 60332-1 novērtējums nodrošina liesmu slāpēšanu. Piestiprinātā stiepes samazināšanas uzmava samazina spriedzi uz savienotāju bez fiksatora aizsardzības, lai atvieglotu lietošanu šaurās vietās.

Piemērots

• Darbvirsmas datoru, maršrutētāju un slēdžu savienošanai mājas un mazo biroju tīklos
• Tīkla ierīču savienošanai, kurām nepieciešama Cat.5e veiktspēja un ekranējums
• Strukturētu kabeļu pieslēgumiem līdz 5 m, kur nepieciešama EMI aizsardzība

Galvenās specifikācijas

• Garums: 5 m
• Kategorija: Cat.5e, 100 MHz
• Savienotāji: 2 × Hirose TM11 RJ45 ekranēti (IEC 60603-7-3)
• Kabelēšana: F/UTP, 4 × 2 × AWG26/7, Ø 5.4 mm
• Vadu kods: TIA/EIA 568B
• Standarti: IEC 60332-1 (liesmu slāpējošs), IEC 60754-2 (halogēnbrīvs), IEC 61034 (zems dūmu daudzums)
• Apvalks: LSZH (zils)
• Datu pārraides ātrums: 10/100/1000Base-T(X)

Lietošana

Iespraudiet katru RJ45 savienotāju attiecīgajā Ethernet pieslēgvietā jūsu ierīcēs (dators, slēdzis, maršrutētājs). Pārliecinieties, ka savienotāji ir pilnībā ievietoti, lai nodrošinātu pareizu ekrāna kontaktu. Izvietojiet kabeli, izvairoties no asiem līkumiem; saglabājiet līkuma rādiusu, kas piemērots 5.4 mm diametra kabelim, un izvairieties no pārmērīgas spriedzes. Piestiprinātā stiepes samazināšanas uzmava nodrošina mehānisku atbalstu pie savienotāja, taču neietver fiksatora aizsardzību, tāpēc rīkojieties ar kabeli uzmanīgi, pievienojot vai atvienojot ierobežotās vietās.

Ieteikumi

Izmantojiet šo Cat.5e F/UTP kabeli īsiem līdz vidējiem savienojumiem (līdz 5 m), kur vēlama ekranēta kabelēšana. Izvairieties no kabeļa novietošanas tiešā tuvumā lieliem strāvas kabeļiem vai spēcīgu elektromagnētisko traucējumu avotiem; garākiem posmiem vai augstākām frekvenču prasībām apsveriet Cat6/6A alternatīvas.
