Tīkla kabelis EFB Elektronik K8449.2 2m Cat5e F/UTP

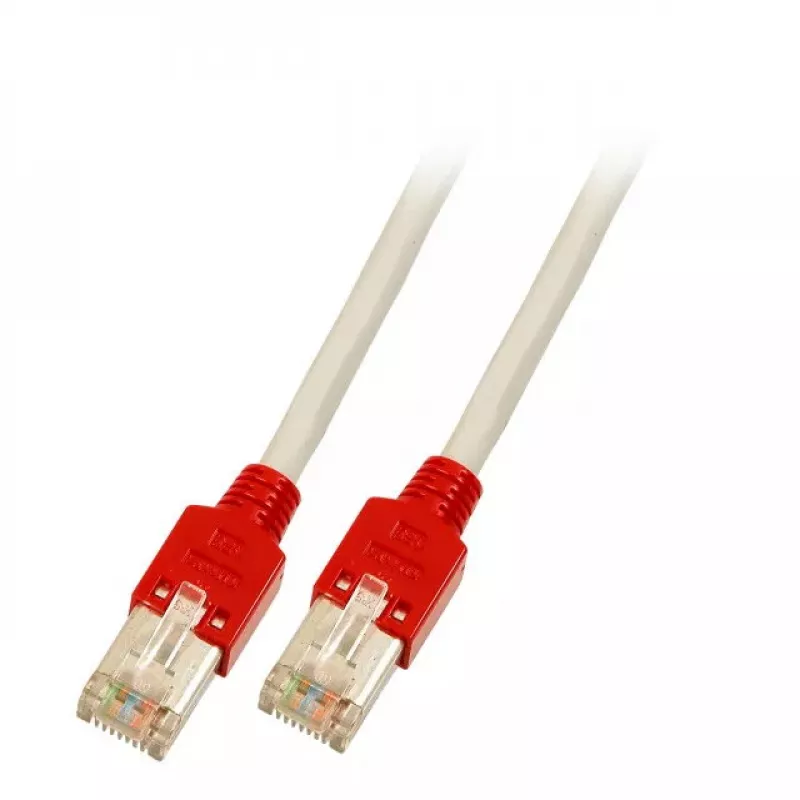

EFB Elektronik K8449.2 ir 2 m Cat5e F/UTP krustojuma komutācijas kabelis, kas paredzēts Gigabit Ethernet savienojumiem. Tas izmanto ar foliju ekranētus vītos pārus un ekranētus Hirose TM11 RJ45 spraudņus, lai samazinātu elektromagnētiskos traucējumus un nodrošinātu stabilu datu pārraidi. Kabelis ir liesmas slāpējošs un ar zemu dūmu izdalīšanos, nesatur halogēnus, un tam ir uzstādīts sarkans spriegojuma samazinājums bez fiksatora aizsardzības.

Priekšrocības

Šis Cat5e F/UTP krustojuma kabelis nodrošina uzticamu 1 Gigabit Ethernet veiktspēju līdz 100 MHz un uzlabotu noturību pret traucējumiem, pateicoties folijas ekranējumam. Ekranētie Hirose TM11 RJ45 spraudņi (IEC 60603-7-3) nodrošina drošu metāla ekranējumu savienotāju galos. Kabeļa konstrukcija ar AWG26/7 vadiem un 5,4 mm diametru līdzsvaro elastību un izturību. Drošības īpašības ietver liesmas slāpēšanu (IEC 60332-1), zemu dūmu emisiju (IEC 61034) un halogēnus nesaturošus materiālus (IEC 60754-2).

Piemērots

• Tiešiem ierīces-ierīcei savienojumiem, kur nepieciešama krustojuma vadu shēma (M:N vienādranga savienojumi)
• Mājas un mazā biroja Gigabit Ethernet saitēm
• Vidēm, kur nepieciešams samazināts elektromagnētiskais traucējums

Galvenās specifikācijas

• Garums: 2 m
• Kategorija: Cat5e, 100 MHz
• Kabeļa tips: F/UTP (ar foliju ekranēti pāri)
• Vads: 4 x 2 x AWG26/7
• Diametrs: Ø 5,4 mm
• Savienotājs: 2 × Hirose TM11 RJ45, ekranēts (IEC 60603-7-3)
• Vadu shēma: krustojuma piešķīrums 1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5
• Drošība: liesmas slāpējošs IEC 60332-1, nesatur halogēnus IEC 60754-2, zema dūmu izdalīšanās IEC 61034
• Krāsa: pelēka

Lietošana

Pievienojiet katru RJ45 spraudni attiecīgajiem tīkla portiem ierīcēs, kuras vēlaties savienot. Šim kabelim ir krustojuma vadu piešķīrums, tāpēc tas ir paredzēts tiešiem savienojumiem starp saderīgām ierīcēm (piemēram, starp diviem datoriem vai noteiktām tīkla ierīcēm, kurām nepieciešams krustojums). Pirms pievienošanas vai atvienošanas pārliecinieties, ka porti ir izslēgti, ja to pieprasa ierīces instrukcijas. Pārbaudiet savienojuma statusa LED indikatorus uz ierīcēm, lai apstiprinātu veiksmīgu savienojumu.

Ieteikumi

Standarta strukturētai kabeļu sistēmai, kur nepieciešama tiešā vadu shēma, izmantojiet standarta Cat5e ielāpu kabeli; izmantojiet šo krustojuma kabeli tikai tad, kad nepieciešams krustojuma savienojums. Izvairieties no asiem līkumiem un nepakļaujiet kabeli pārmērīgai vilkšanai, lai saglabātu savienotāju un ekranējuma integritāti.
