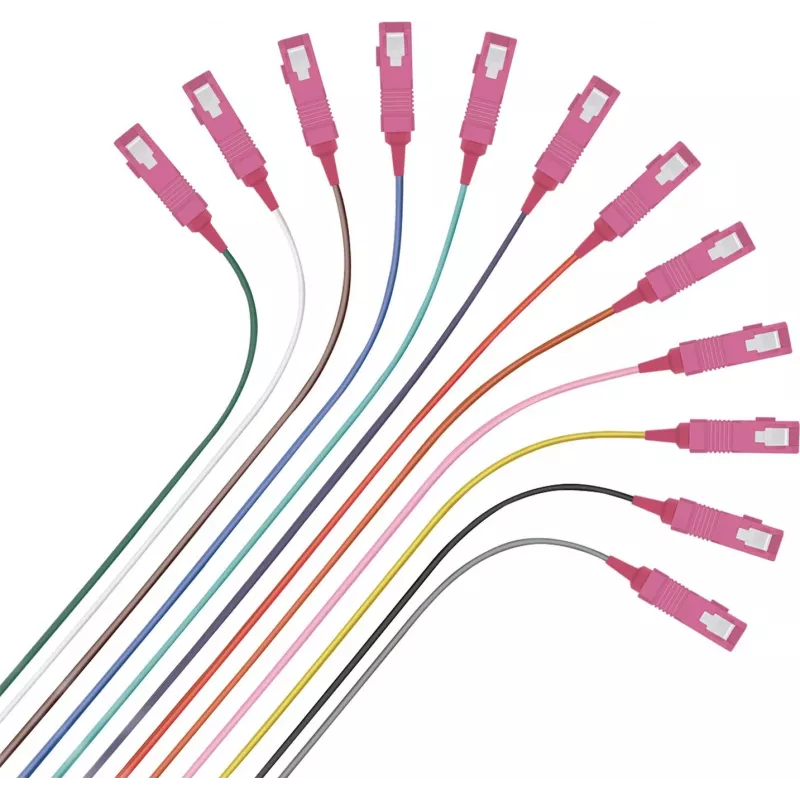

Tīkla kabelis Helos Faserpigtail 12 x SC OM4 50/125µm 2,0 m daudzkrāsains

Helos Faserpigtail 12 x SC OM4 50/125µm 2,0 m daudzkrāsains ir rūpnieciski izgatavots daudzmodu optiskais pigteils, kas paredzēts tūlītējai integrēšanai strukturētajās kabeļu sistēmās. Tas satur divpadsmit šķiedras, kas terminētas ar SC savienotājiem, atbilst OM4 daudzmodu šķiedras ģeometrijai (50/125 µm) un tiek piegādāts 2,0 metru garumā. Daudzkrāsainais apvalks nodrošina atsevišķu šķiedru vizuālu identifikāciju, lai vienkāršotu maršrutēšanu un terminēšanu plāksteru paneļos statīvos un korpusos.

Priekšrocības

Šis optiskais pigteils nodrošina OM4 veiktspēju ar lielāku joslas platumu un zemāku vājinājumu tipiskajos daudzmodu savienojumos, un SC terminējumi nodrošina uzticamu, atslēdzamu savienojumu ar standarta adapteriem un paneļiem. 2,0 m garums ir pietiekams daudziem plāksterošanas un iekšējiem statīvu savienojumiem, vienlaikus saglabājot pārvaldāmu šķiedras pārpalikumu. Daudzkrāsainais dizains samazina uzstādīšanas laiku, padarot atsevišķas šķiedras viegli identificējamas terminēšanas un apkopes laikā.

Piemērots

• Datu centru plāksteru paneļiem un statīvos montējamiem optisko šķiedru pārvaldības risinājumiem
• Optiskajiem sadales rāmjiem un savienojumu kārbām
• Augsta joslas platuma ēku un uzņēmumu daudzmodu savienojumiem
• Optisko šķiedru maģistrālajiem segmentiem, kur nepieciešama organizēta krāsu kodēšana

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM4
• Kodola/apvalka diametrs: 50/125 µm
• Šķiedru skaits: 12
• Savienotāja tips: SC (12 terminēti savienotāji)
• Garums: 2,0 m
• Apvalks: Daudzkrāsains atsevišķu šķiedru identifikācijai

Lietošana

Izvelciet 2,0 m pigteili no savienojumu paliktņa vai izvada vietas līdz plāksteru panelim vai adapteru panelim. Ja nepieciešama savienošana, nostipriniet atklāto šķiedru savienojumu turētājā un veiciet kausējošo vai mehānisko savienošanu atbilstoši objekta procedūrām, pēc tam aizsargājiet savienojumu ar atbilstošu termostūkstošo apvalku vai savienojumu aizsargiem. Ievietojiet SC savienotājus saderīgos adapteru portos, nodrošinot pareizu ievietošanu un savienotāju atslēgu izlīdzināšanu. Izmantojiet kabeļu pārvaldību, lai nostiprinātu pigteili un uzturētu pareizu lieces rādiusu, lai izvairītos no paaugstināta vājinājuma.

Ieteikumi

Ar OM4 šķiedrām rīkojieties uzmanīgi, lai saglabātu savienotāju gala virsmu tīrību un optisko veiktspēju. Pirms savienotāju saslēgšanas izmantojiet piemērotus tīrīšanas rīkus, izvairieties no stingriem izliekumiem (ievērojiet ražotāja minimālo lieces rādiusu) un abos galos uzstādiet marķējumu, integrējot paneļos, lai laika gaitā saglabātu skaidru identifikāciju.
