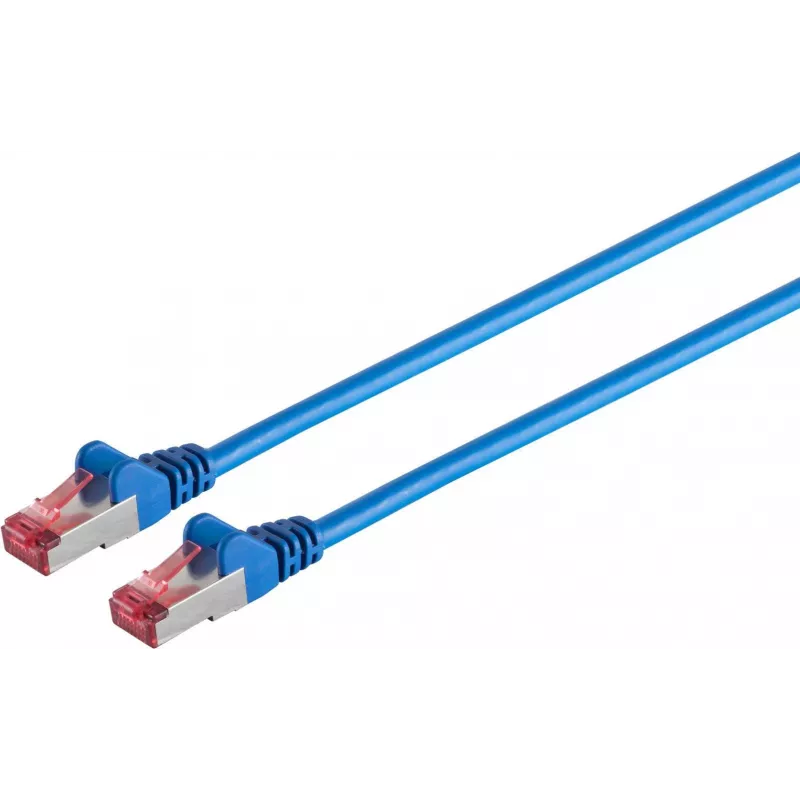

Tīkla kabelis ShiverPeaks 75711-AB CAT 6A S/FTP PIMF, saderīgs ar cietiem/savītiem vadiem

ShiverPeaks 75711-AB CAT 6A S/FTP PIMF tīkla kabelis ir paredzēts uzticamiem ātrgaitas Ethernet savienojumiem līdz 10 Gbps. Kabelim ir pāra metāla folijas (PIMF) konstrukcija ar kopēju pīto ekrānu (S/FTP), lai samazinātu ārējo šķērsrunu un elektromagnētiskos traucējumus. Tas ir saderīgs gan ar cietiem, gan savītiem noslēgumiem, tāpēc ir piemērots strukturētai kabeļu sistēmai, komutācijas kabeļiem un pastāvīgajiem savienojumiem datu centros, birojos un rūpnieciskās vidēs, kur nepieciešama CAT 6A veiktspēja un uzlabota trokšņu noturība.

Priekšrocības

S/FTP PIMF dizains apvieno individuālu folijas ekranējumu katram vītajam pārim ar kopēju pīto ekrānu, lai nodrošinātu pastiprinātu aizsardzību pret tuvās gala šķērsrunu un ārējiem EMI traucējumiem. Saderība gan ar cietiem, gan savītiem vadītājiem vienkāršo izvēršanu ielāpu paneļos, keystone ligzdās un ielāpu vados. Kabeļa konstrukcija atbalsta 10 Gbps Ethernet un uztur nemainīgu signāla integritāti tipisku horizontālu posmu garumā, padarot to piemērotu mūsdienīgām augsta blīvuma tīkla instalācijām.

Piemērots

• 10 Gigabit Ethernet savienojumiem datu centros un serveru telpās
• Biroju strukturētai kabeļu sistēmai un horizontālajām kabeļu sistēmām
• komutācijas kabeļiem un paneļu savienojumiem, kur nepieciešams S/FTP ekranējums
• Vidēm ar paaugstinātiem elektromagnētiskiem traucējumiem

Galvenās specifikācijas

• Kategorija: CAT 6A veiktspēja, atbalsta līdz 10 Gbps Ethernet
• Ekranējums: S/FTP — kopējs pītais ekrāns plus individuāla pāra folija (PIMF)
• Vadītāju saderība: piemērots gan cietiem, gan savītiem noslēgumiem
• Impedance: nozares standarta 100 Ω raksturīgā impedance
• Pielietojums: strukturēta kabeļu sistēma, komutācijas kabeļi un pastāvīgie savienojumi
• Tipiska lietošanas vide: datu centri, biroji, rūpnieciskas instalācijas

Kā lietot

Noslēdziet kabeli saskaņā ar attiecīgo vadu standartu (T568A vai T568B) un ievērojiet ieteicamo praksi ekranētai kabeļu sistēmai. Nodrošiniet, lai pītais ekrāns un pāra folija būtu pareizi iezemēti ielāpu paneļos vai kontaktligzdās, lai saglabātu ekranējuma efektivitāti. Veidojot ielāpu vadus vai lauka noslēgumus ligzdām, izvēlieties savienotājus un apvalkus, kas paredzēti S/FTP kabeļiem, un pārbaudiet saderību ar cietiem vai savītiem vadītājiem. Ievērojiet atbilstošu liekuma rādiusu un izvairieties no stingrām skavām vai locījumiem, lai saglabātu signāla veiktspēju.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, uzstādiet šo CAT 6A S/FTP PIMF kabeli saskaņā ar vietējiem kabeļu sistēmu standartiem un pārbaudiet katru savienojumu ar sertificētu Cat6A testa aprīkojumu. Iezemējiet ekranējumu vienā punktā, ja iespējams, lai samazinātu zemējuma cilpas riskus, un atdaliet strāvas un datu līnijas, lai mazinātu EMI iedarbību.
