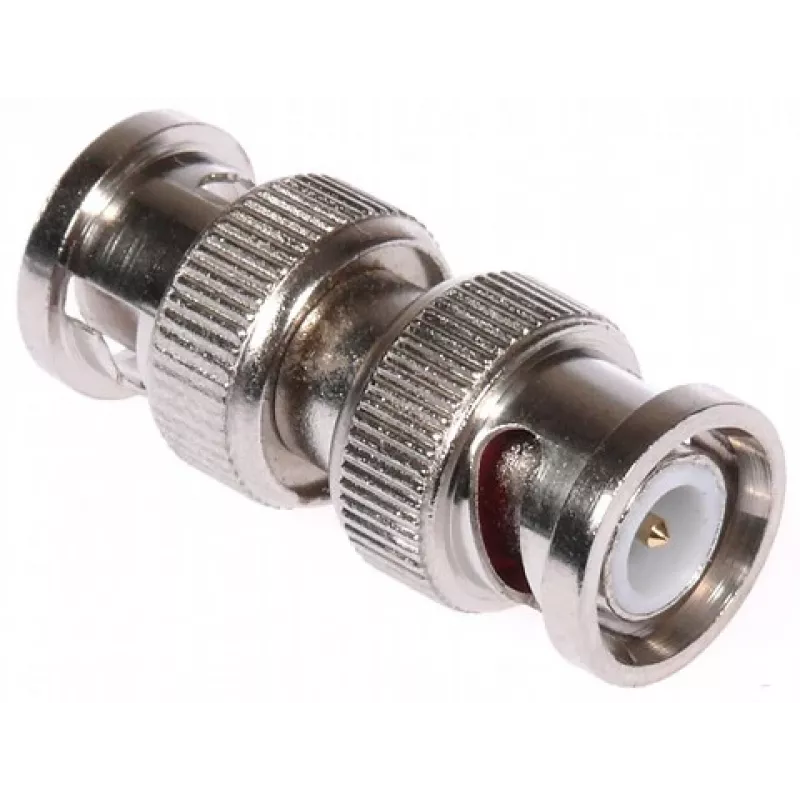

DELTA BNC vīrietis uz BNC vīrietis taisns savienotājadapteris, 75 omi, niķelēts misiņš, PTFE izolators

Instalācijām, kur nepieciešams savienot divus BNC kabeļus bez signāla zuduma vai apjomīgiem savienotājiem, šis DELTA BNC-W/BNC-W savienotājs nodrošina tiešu, lineāru savienojumu, kas saglabā pretestību un uztur kārtīgu video vai RF ķēdi. Atšķirībā no vispārējiem adapteriem, kas balstās uz plastmasas korpusiem un vaļīgiem centra kontaktiem, šis modelis izmanto mehāniski apstrādātu misiņa korpusu ar niķeļa pārklājumu un PTFE izolatoru, lai uzturētu stabilu 75 omu ceļu no līdzstrāvas līdz 4 GHz.

Galvenās iezīmes

• BNC vīrietis uz BNC vīrietis taisns savienotājs divu BNC sieviešu kabeļu vai ierīču savienošanai
• Patiesa 75 omu pretestība, ideāli piemērots CCTV, apraides video un RF testa iestatījumiem
• Niķelēts misiņa korpuss un kontakti iztur koroziju un nodilumu vairāk nekā 500 savienošanas ciklos
• PTFE izolators nodrošina zemu zudumu un stabilu veiktspēju līdz 4 GHz
• Kompakts, bez instrumentiem veicama uzstādīšana — vienkārši pieskrūvējiet BNC savienotājus katrā galā

Ikdienas lietošanā

Šis savienotājs ir trūkstošais posms, ja kabeļa garums ir nedaudz par īsu vai ja nepieciešams pagarināt sadales paneļa savienojumu. Tā kā abi gali ir BNC vīrieši, tas darbojas tieši ar standarta BNC sieviešu ligzdām, kas atrodamas kamerās, monitoros un testa instrumentos. Caurlaides konstrukcija rada minimālu ievietošanas zudumu, un niķelētās virsmas nodrošina drošu satvērienu bez berzes bojājumiem. CCTV sistēmās tas ļauj savienot iepriekš sagatavotus kabeļus bez atkārtotas presēšanas, ietaupot laiku uz vietas. RF darbagaldiem tas piedāvā uzticamu veidu, kā pagarināt mērīšanas kabeļus, saglabājot VSWR zem 1.2:1 pie 3 GHz.

Pilnas specifikācijas

• Savienotājs A: BNC vīrietis
• Savienotājs B: BNC vīrietis
• Adaptera veids: Taisns savienotājs
• Pretestība: 75 omi
• Korpusa materiāls: Misiņš, niķelēts
• Kontaktu materiāls: Misiņš, niķelēts
• Izolators: PTFE
• Frekvenču diapazons: DC – 4 GHz
• Nominālais spriegums: 500 V maks.
• VSWR: ≤ 1.2:1 @ 3 GHz
• Darba temperatūra: -40 °C līdz +85 °C
• Izturība: 500 savienošanas cikli
• Dielektriskā izturība: 1500 V RMS
• Izolācijas pretestība: ≥ 5000 MΩ
• Centra kontakta pretestība: ≤ 1.5 mΩ
• Ārējā kontakta pretestība: ≤ 1.0 mΩ
• Atbilst RoHS

Nobeiguma piezīme

Ja nepieciešams tīrs, zemu zudumu BNC pagarinājums, DELTA BNC-W/BNC-W savienotājs nodrošina profesionālas klases risinājumu, kas saglabā signāla integritāti un mehānisko uzticamību prasīgās vidēs.
