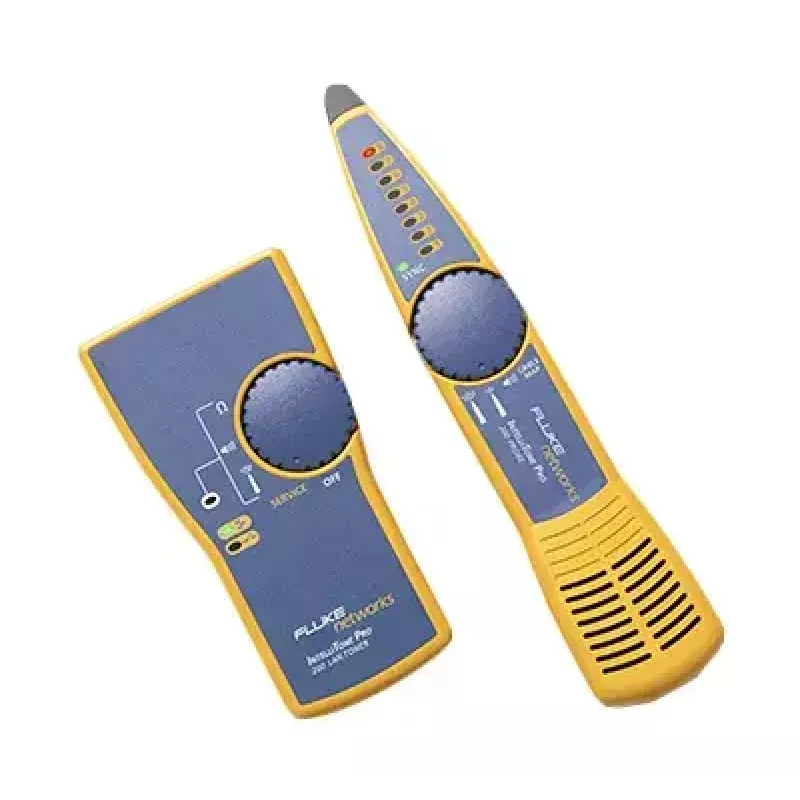

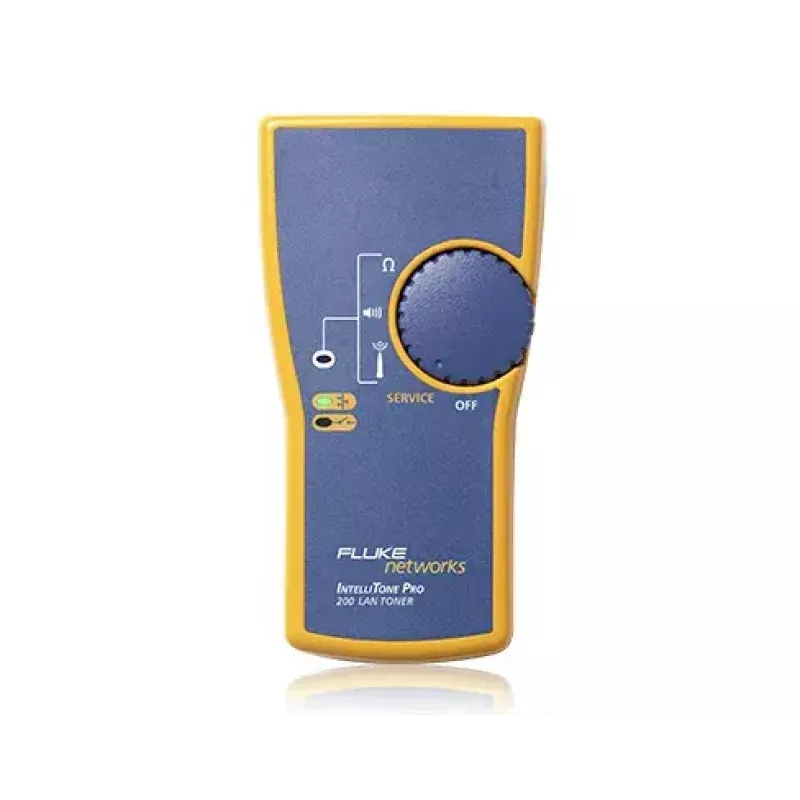

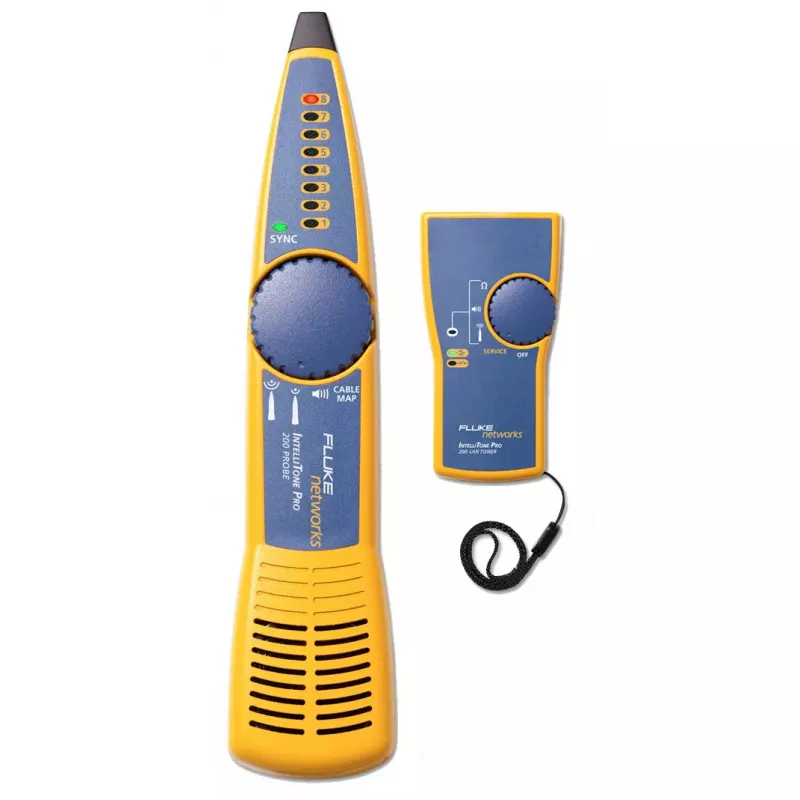

Tīkla kabeļu testeris Fluke MT-8200-60-KIT

Fluke MT-8200-60-KIT tīkla kabeļu testeris apvieno digitālās un analogās signalizācijas tehnoloģijas, lai izsekotu un atrastu vara kabeļus aktīvos un neaktīvos tīklos. Tas izmanto IntelliTone digitālo signalizāciju, lai atrastu kabeļus pat tad, kad tie ir pievienoti komutatoriem, un lai pārbaudītu savienojamību un vadu kļūdas, kā arī SmartTone analogo signalizāciju, lai izolētu atsevišķus vadu pārus un izsekotu balss, audio un video kabeļus.

Priekšrocības

Testeris nodrošina divu režīmu signalizāciju (digitālo un analogo) vienā komplektā, ļaujot precīzi identificēt kabeļus savienojuma paneļos, komutatoros, termināla blokos un kabeļu saišķos. Digitālais režīms noraida troksni un nepatiesus signālus aktīvos tīklos, un tam ir iebūvēta CableMap funkcija, lai apstiprinātu savienojamību un noteiktu pārrāvumus, īssavienojumus un apgrieztus pārus. Analogais SmartTone droši izolē atsevišķus pārus, mainot signāla ritmu, kad pāris tiek īssavienots, kas ir noderīgi balss kategorijas un zemas frekvences kabeļiem.

Piemērots

• Ethernet (Cat5e/Cat6/Cat6a) kabeļu instalēšanai un identificēšanai aktīvos tīklos
• Balss, audio, koaksiālo un signalizācijas/drošības vadu izsekošanai un izolēšanai
• Terminētu kabeļu atrašanai savienojuma paneļos, komutatoros vai paslēptos saišķos
• Katra kontakta vadu pārbaudei (TIA-568) un pārrāvumu, īssavienojumu un apgrieztu pāru diagnostikai

Galvenās specifikācijas

• Zīmols: FLUKE
• Modelis / MPN: MT-8200-60-KIT
• EAN: 0754082127444
• Signalizācijas režīmi: IntelliTone digitālais un SmartTone analogais
• Atbalstītie kabeļu tipi: vītā pāra datu kabeļi (Cat3–Cat6a), koaksiālie, balss, drošības/signalizācijas, skaļruņu vadi
• CableMap funkcija: katra kontakta pārbaude un kļūdu noteikšana (pārrāvumi, īssavienojumi, apgriezti pāri)
• Darbojas aktīvos tīklos un ar atvienotiem kabeļiem

Kā lietot

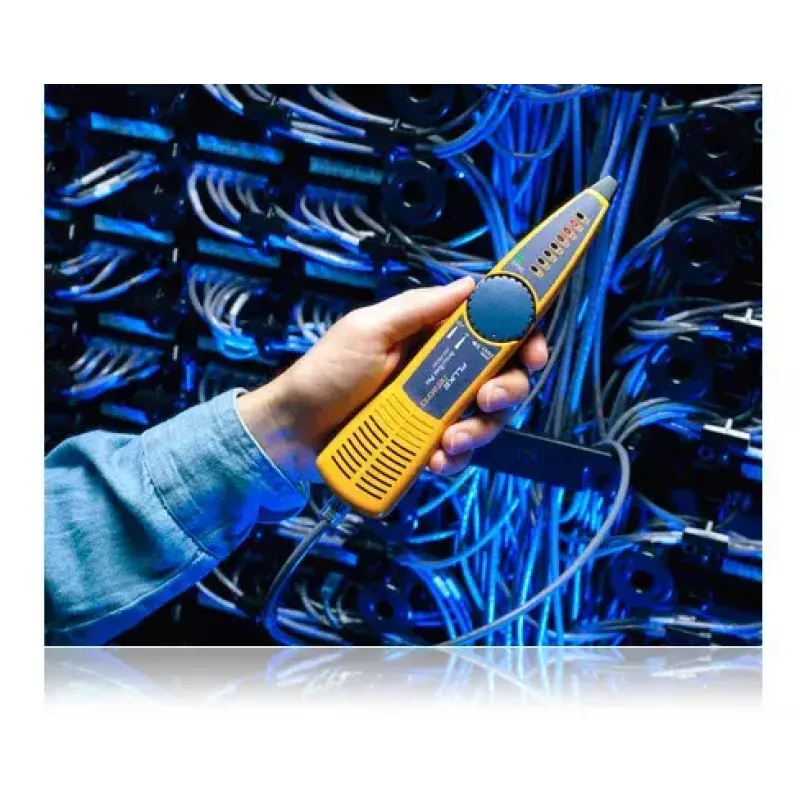

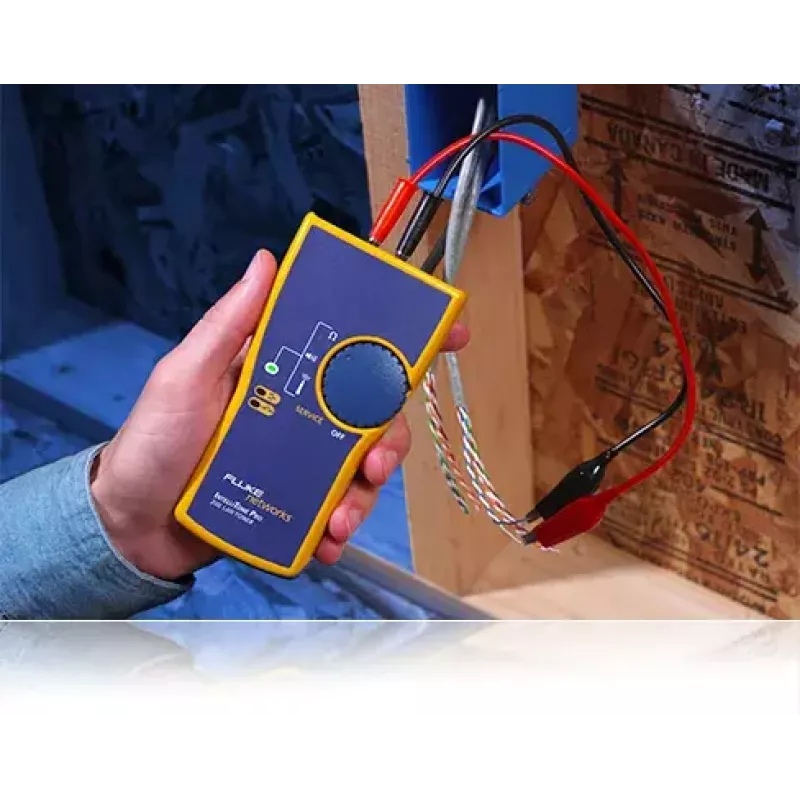

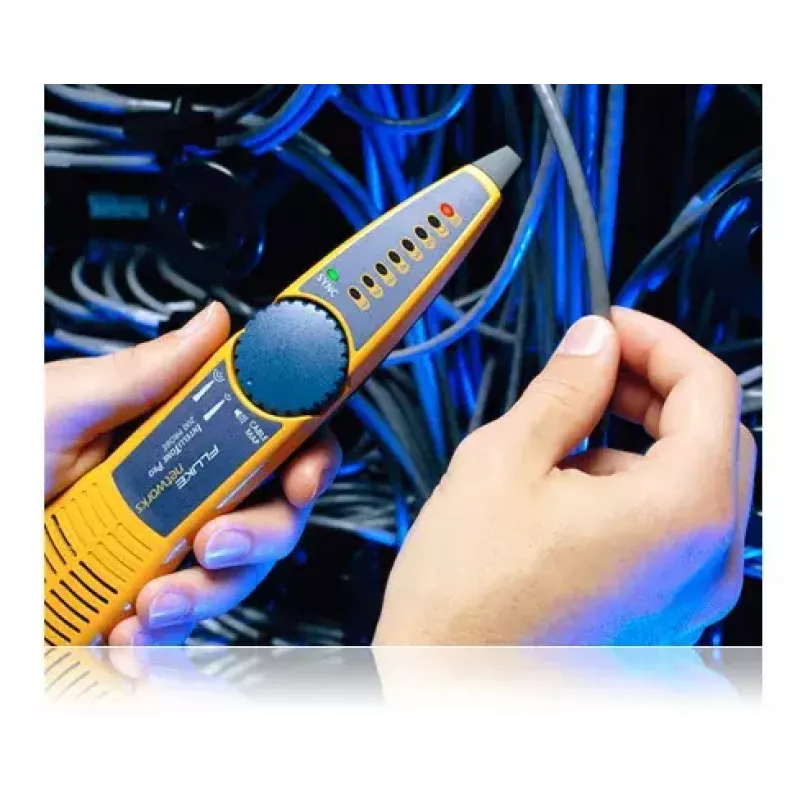

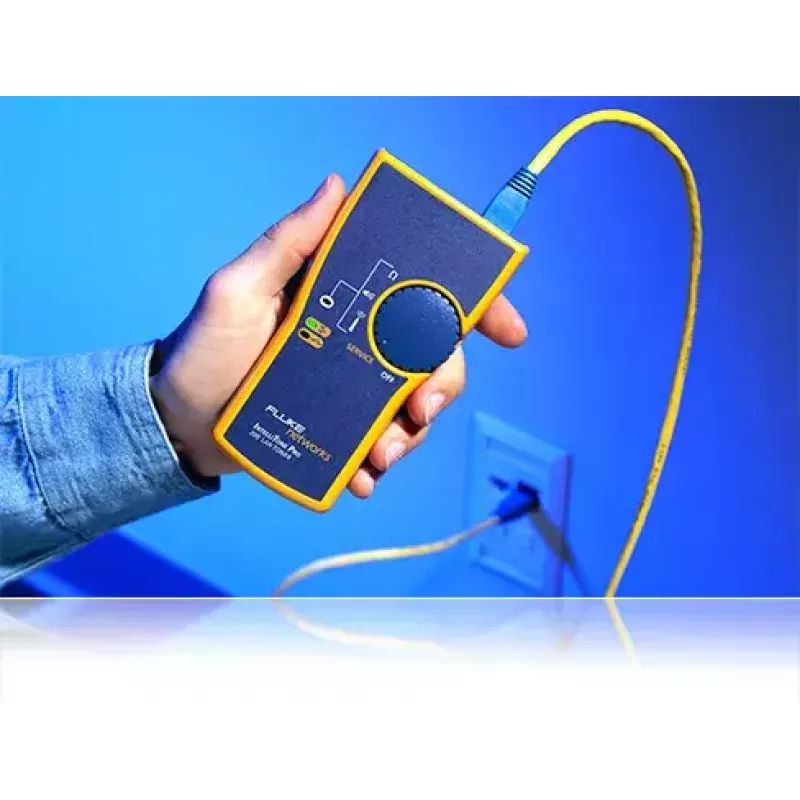

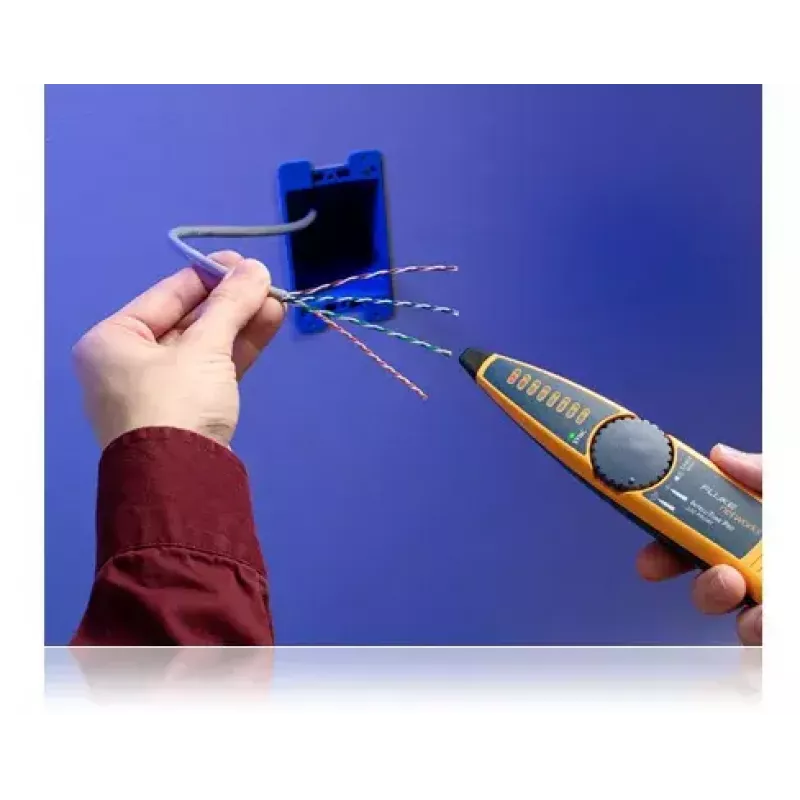

Pievienojiet signāla devēju testējamajam kabelim vai kontaktligzdai un izvēlieties digitālo vai analogo režīmu atkarībā no kabeļa tipa un vides. Izmantojiet IntelliTone digitālo režīmu augstas kategorijas Ethernet kabeļiem un aktīvajiem tīkla portiem; zonde audio un vizuāli identificēs pareizo kabeli, un to var pievienot savienojuma paneļiem vai sienas rozetēm, lai veiktu CableMap testu. Izmantojiet SmartTone analogo režīmu balss kategorijas, koaksiālajiem un zemas frekvences vadiem, īssavienojot testējamo pāri, lai apstiprinātu identifikāciju ar signāla maiņu. Balstieties uz LED norādēm un skaņas signāliem, lai atrastu kabeļus un noteiktu kļūdas.

Ieteikumi

Dodiet priekšroku digitālajam (IntelliTone) režīmam, izsekojot Cat5e/Cat6/Cat6a kabeļus aktīvos tīklos vai augsta traucējumu līmeņa zonās. Izmantojiet SmartTone analogo režīmu zemas frekvences kabeļiem (Cat3, koaksiālie, skaļruņu, signalizācijas) un tad, kad nepieciešama atsevišķa pāru izolācija. Vienmēr pārbaudiet savienojumus ar CableMap funkciju pirms galīgās terminēšanas un ievērojiet vietējās drošības procedūras, testējot strāvu vadošu aprīkojumu.
