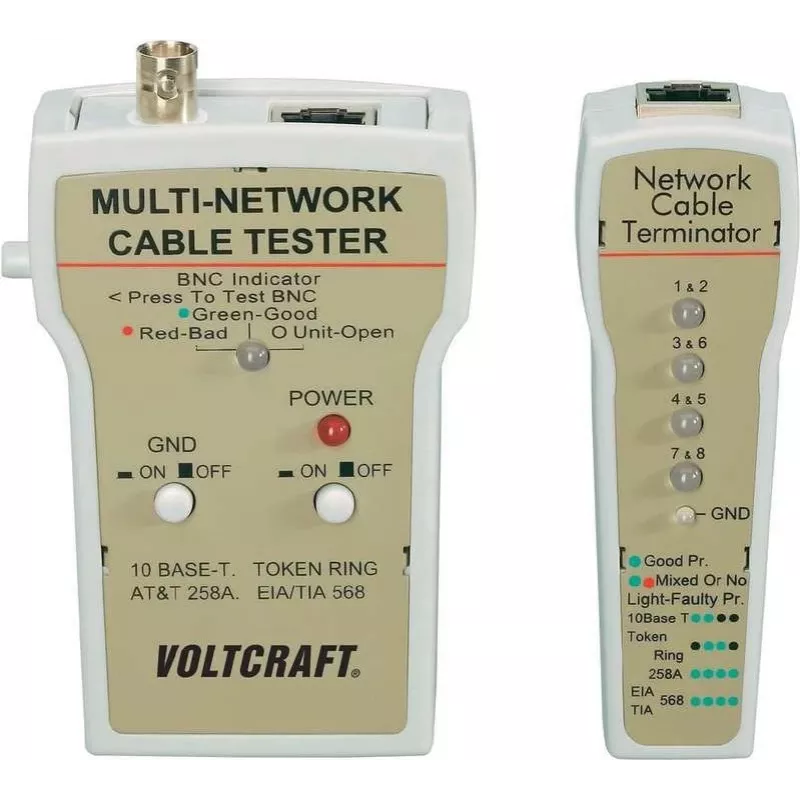

Tīkla kabeļu testeris Voltcraft CT-1 BNC un RJ-45, testē 10Base-T UTP/STP

Voltcraft CT-1 ir rokas tīkla kabeļu testeris, kas paredzēts, lai pārbaudītu savienojamību un vadu sistēmas integritāti BNC koaksiālajiem savienotājiem un RJ-45 Ethernet spraudņiem. Saderīgs ar 10Base-T UTP un STP kabeļiem, testeris pārbauda kontaktu savienojumus un identificē atvērtas ķēdes un īssavienojumus visā kabeļa garumā. Kompakta, pārnēsājama ierīce ir paredzēta uzstādīšanas un apkopes darbiem, kur ātra savienojuma vadu pārbaude palīdz samazināt traucējummeklēšanas laiku un novērst savienojuma problēmas.

Priekšrocības

Testeris nodrošina vienkāršu gan BNC, gan RJ-45 terminatoru pārbaudi bez sarežģītas iestatīšanas, ļaujot ātri atklāt vadu bojājumus. Tā vienkāršais interfeiss un vizuālie indikatori padara rezultātu interpretāciju uz vietas vieglu. Ierīce darbojas ar baterijām un ir viegla, atvieglojot transportēšanu starp darba vietām un piekļuvi šaurām vietām, kur uzstādīti kabeļi.

Piemērots

• 10Base-T Ethernet tīklu uzstādīšana un nodošana ekspluatācijā, izmantojot UTP vai STP kabeļus
• Koaksiālo BNC savienojumu lauka diagnostika videonovērošanas vai mantotajos tīklos
• Apkopes pārbaudes un verifikācija pēc kabeļu remonta vai atkārtotas terminācijas
• Ātras savienojamības pārbaudes uz vietas tīkla uzlabošanas vai pārvietošanas laikā

Galvenās specifikācijas

• Savienotāju atbalsts: BNC un 8P8C (RJ-45) savienotāji
• Kabeļu tipi: saderīgs ar neekranētu vīto pāru (UTP) un ekranētu vīto pāru (STP) kabeļiem un koaksiālo kabeli
• Funkcija: savienojamības pārbaude, vadu integritātes pārbaude, atvērtu/īssavienojumu noteikšana
• Barošanas avots: darbojas ar baterijām pārnēsājamai lietošanai
• Displejs/indikatori: vizuāla LED indikācija katram vadītāja statusam
• Formas faktors: kompakts, rokas dizains, piemērots lietošanai uz lauka

Kā lietot

Pievienojiet vienu kabeļa galu galvenajai ierīcei un otru galu attālinātajam vai sekundārajam savienotājam, kā piemērojams (BNC pie BNC vai RJ-45 pie RJ-45). Ieslēdziet testeri un novērojiet indikatoru secību vai LED, kas atbilst katram vadītājam. Nepārtraukta secība norāda uz pareizu vadu savienojumu un savienojamību; pārtrauktas vai trūkstošas indikācijas atklāj atvērtas ķēdes, savukārt vienlaicīgas indikācijas uz vairākiem vadītājiem var norādīt uz īssavienojumiem. Nomainiet bateriju, ja indikatori ir vāji vai neiedegas. Pirms testēšanas ievērojiet standarta drošības praksi, atvienojot spriegumam pieslēgtu tīkla aprīkojumu.

Ieteikumi

Izmantojiet Voltcraft CT-1, lai pārbaudītu vadu savienojumus pirms tīkla ierīču ieslēgšanas vai pievienošanas, un veiciet testus pēc jebkuras terminācijas, remonta vai kabeļu maršrutēšanas izmaiņām. Glabājiet testeri sausā vidē un periodiski nomainiet baterijas, lai nodrošinātu uzticamu darbību uzstādīšanas un apkopes uzdevumos.
