Tīkla kontaktligzda Digitus CAT 6A EA klase DN-9007-S-1

Digitus CAT 6A EA klase DN-9007-S-1 tīkla kontaktligzda ir ekranēta virsmas montāžas ligzda, kas paredzēta strukturētai kabeļu sistēmai un ātrdarbīgam Ethernet. Tā nodrošina divus ekranētus RJ45 portus kompaktā ABS korpusā (80 x 38,5 x 80 mm) un ir saderīga ar izplatītiem slēdžu programmu dizainiem. Kontaktligzda ir sertificēta atbilstoši CAT 6A ANSI/TIA 568 un ISO/IEC 11801, EN 50173 standartiem un atbalsta uzstādīšanu, izmantojot LSA sloksnes ar krāsu kodējumu saskaņā ar EIA/TIA 568 A & B.

Priekšrocības

Kontaktligzda nodrošina ekranētus savienojumus, lai samazinātu elektromagnētiskos traucējumus, un atbalsta CAT 6A veiktspēju augstiem datu pārraides ātrumiem. Tās dizains atbilst izplatītām slēdžu sistēmām, nodrošinot vieglu vizuālo integrāciju, un LSA sloksnes terminācija ļauj veikt uzticamu, instrumentiem draudzīgu kabeļa uzstādīšanu. Kompaktais ABS korpuss nodrošina izturīgu, neuzkrītošu virsmas montāžu, un produkts tiek piegādāts baltā krāsā.

Piemērots

• Strukturēta kabeļu sistēma birojos un komerciālās ēkās
• Ātrdarbīgi Ethernet lietojumi līdz CAT 6A/EA klase
• Virsmas montāžas instalācijas, kur nepieciešamas kompaktas, izturīgas kontaktligzdas
• Vidēm, kur nepieciešami ekranēti RJ45 savienojumi

Galvenās specifikācijas

• Ražotājs: DIGITUS
• Modelis: DN-9007-S-1
• Standarts: CAT 6A (EA klase), ANSI/TIA 568, ISO/IEC 11801, EN 50173
• Porti: 2 × ekranētas RJ45 ligzdas

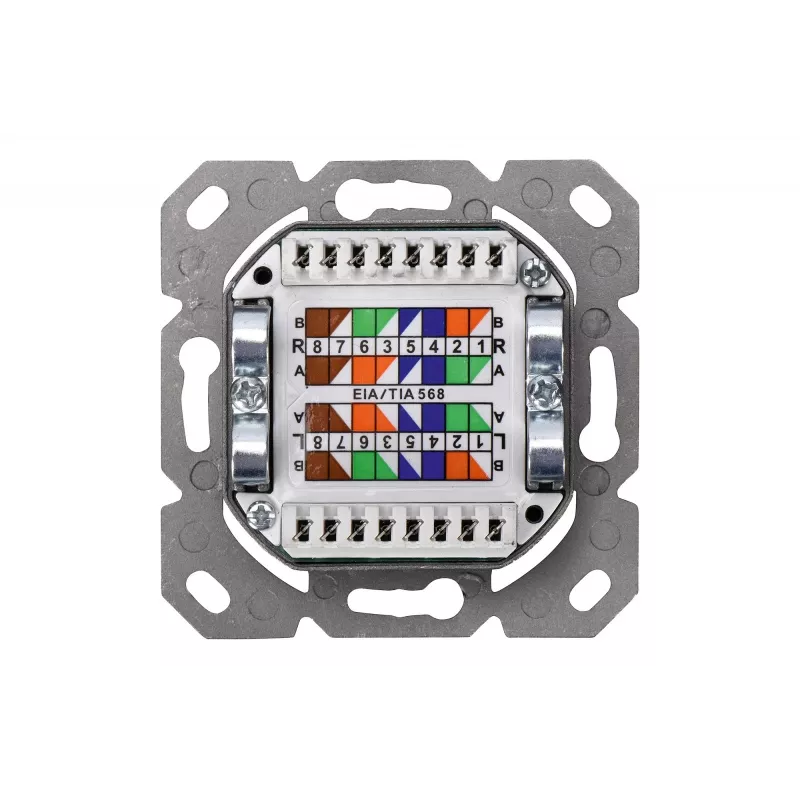

• Terminācija: LSA sloksnes, krāsu kodējums EIA/TIA 568 A & B
• Korpusa materiāls: ABS sintētika
• Krāsa: Balta
• Izmēri: 80 mm × 38,5 mm × 80 mm
• MPN: DN-9007-S-1
• EAN: 4016032320203

Lietošana

Uzstādiet virsmas kontaktligzdu izvēlētajā vietā un novadiet tīkla kabeļus uz korpusu. Noņemiet kabeļa apvalku un terminējiet katru vadu pāri LSA sloksnēs, ievērojot krāsu kodu EIA/TIA 568 A vai 568 B. Pārliecinieties, ka ekrāns ir pareizi pievienots, lai saglabātu kontaktligzdas ekranēto veiktspēju, pēc tam nostipriniet vāku un pārbaudiet katru RJ45 portu ar atbilstošu tīkla testēšanas aprīkojumu.

Ieteikumi

Lai nodrošinātu uzticamu CAT 6A veiktspēju, izmantojiet ekranētu CAT 6A kabeļu sistēmu un nodrošiniet pareizu ekrāna termināciju. Pēc terminācijas pārbaudiet uzstādītās saites, lai apstiprinātu atbilstību nepieciešamajai kategorijas veiktspējai.
