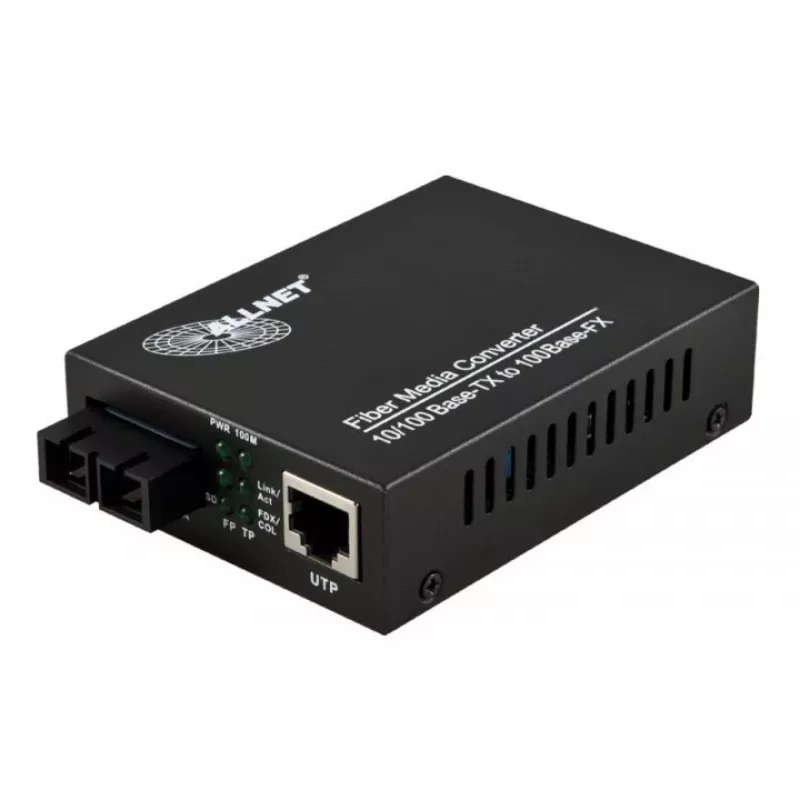

Tīkla mediju pārveidotājs ALLNET ALL-MC106-SC-SM

ALLNET ALL-MC106-SC-SM ir vienmodas tīkla mediju pārveidotājs, kas paredzēts Fast Ethernet vara un vienmodas optisko šķiedru savienojumu izveidei. Atbalstot IEEE 802.3 standartus, šī kompaktā melnā ierīce nodrošina vienu RJ-45 Fast Ethernet portu un vienu SC optiskās šķiedras portu darbībai ar ātrumu 10/100 Mbit/s. Ar maksimālo optiskās šķiedras sasniedzamību līdz 20 000 m un darba viļņa garumu 1310 nm, tā nodrošina liela attāluma vadu savienojumus, patērējot tikai 2,5 W un piedāvājot LED indikatorus savienojuma, barošanas un ātruma statusam.

Priekšrocības

Mediju pārveidotājs atbalsta gan 10, gan 100 Mbit/s Ethernet datu pārraides ātrumus un atbilst vispārpieņemtajām IEEE 802.3 specifikācijām, ļaujot to viegli integrēt esošajos tīklos. Tā SC optiskās šķiedras savienotājs un vienmodas dizains nodrošina uzticamu liela attāluma pārraidi līdz 20 km. Zems enerģijas patēriņš un vienkārši LED statusa indikatori atvieglo uzraudzību un darbību bez papildu aprīkojuma. Kompaktais, vieglais melnais korpuss vienkāršo montāžu ierobežotās telpās.

Piemērots

• Fast Ethernet tīkla paplašināšanai lielos attālumos, izmantojot vienmodas optisko šķiedru
• Izolētu tīkla segmentu savienošanai starp ēkām vai vietām
• Vara savienojumu nomaiņai uz optisko šķiedru, ja nepieciešama elektromagnētiskā izolācija vai lielāks attālums
• Maza biroja, mazumtirdzniecības vai rūpniecības tīkla ierīcēm, kurām nepieciešams viens optiskās šķiedras savienojums

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 100 Mbit/s
• Ethernet LAN porti: 1 × RJ-45 (Fast Ethernet)
• Optiskās šķiedras porti: 1 × SC (vienmodas)
• Atbalstītie Ethernet datu pārraides ātrumi: 10/100 Mbit/s
• Maksimālais optiskās šķiedras pārraides attālums: līdz 20 000 m
• Darba viļņa garums: 1310 nm
• Enerģijas patēriņš: 2,5 W
• Produkta krāsa: Melna
• Svars: 0,23 kg

Kā lietot

Uzstādiet ALLNET ALL-MC106-SC-SM, pievienojot RJ-45 Ethernet kabeli Fast Ethernet portam un vienmodas optisko šķiedru SC savienotājam. Pievienojiet atbilstošu barošanu un novērojiet LED indikatorus, lai apstiprinātu barošanas, savienojuma un ātruma statusu. Ja nepieciešams, konfigurējiet pievienotās tīkla ierīces atbilstoši 10/100 Mbit/s darbībai un dupleksa iestatījumiem. Novietojiet pārveidotāju sausā, bezputekļu vidē un ievērojiet vietējās zemēšanas un kabeļu pārvaldības paraugpraksi, lai uzturētu savienojuma stabilitāti.

Ieteikumi

Izmantojiet atbilstošas kvalitātes vienmodas optisko šķiedru un nodrošiniet tīrus SC savienotājus, lai saglabātu signāla integritāti lielos attālumos. Pārbaudiet optiskās šķiedras saites budžetu un viļņa garuma saderību (1310 nm) ar citu optisko iekārtu. Lai nodrošinātu uzticamu darbību, izvairieties no ierīces pakļaušanas ekstremālām temperatūrām, nodrošiniet pietiekamu ventilāciju un periodiski pārbaudiet savienotājus un kabeļus.
