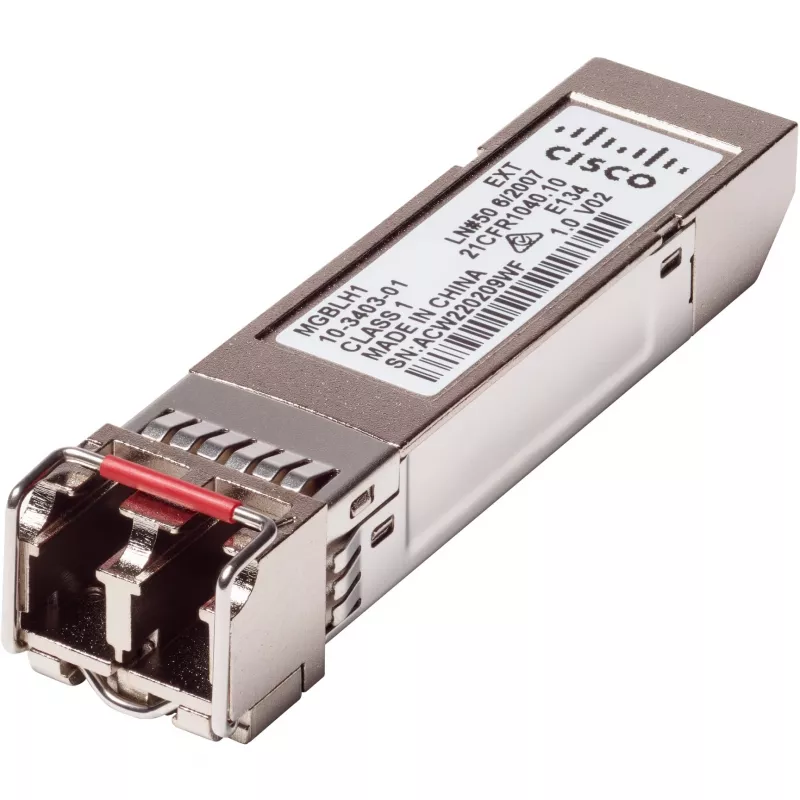

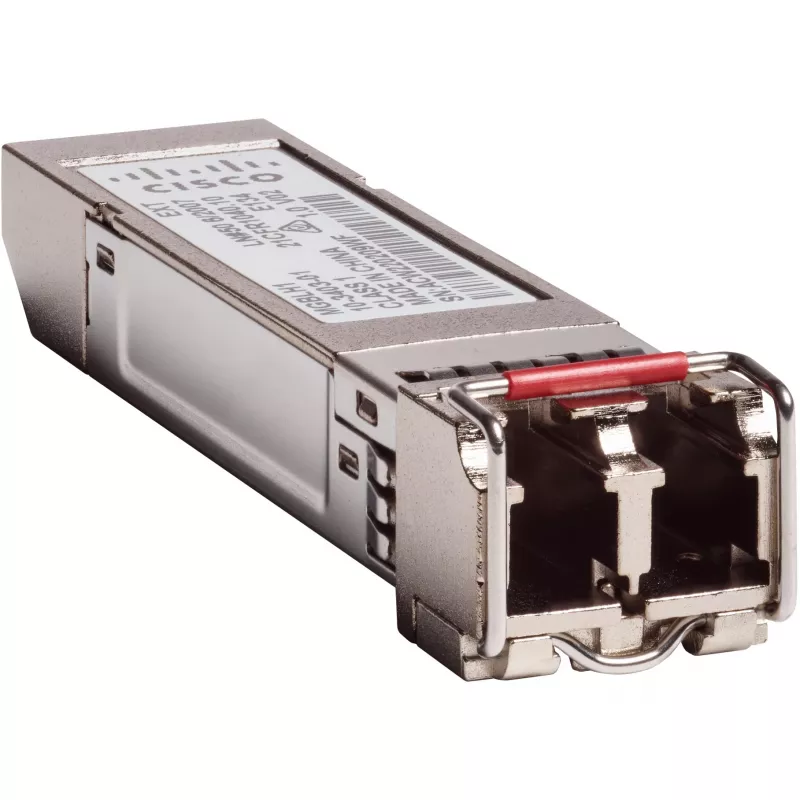

Tīkla multivides pārveidotājs Cisco Gigabit Ethernet LH Mini-GBIC SFP raiduztvērējs MGBLH1-EU

Šis Cisco tīkla multivides pārveidotāja Gigabit Ethernet LH Mini-GBIC SFP raiduztvērējs (MGBLH1-EU) ir viegli uzstādāms modulis, kas pievieno gigabitu optisko savienojamību saderīgiem komutatoriem un multivides pārveidotājiem. Modulis izmanto 1310 nm viļņa garumu un atbalsta daudzmodu un vienmoda optiskos savienojumus, nodrošinot saites attālumus no simtiem metru līdz pat 40 kilometriem atkarībā no izmantotā optiskā kabeļa veida.

Priekšrocības

SFP formas faktors nodrošina kompaktu, karsti pieslēdzamu risinājumu komutatora portu modernizēšanai uz gigabitu optisko tīklu. Darbojoties ar 1310 nm, modulis ir saderīgs gan ar daudzmodu, gan vienmoda optiskajiem kabeļiem un var sasniegt lielus attālumus līdz 40 km pa vienmoda optisko šķiedru. Tas ir savietojams ar ierīcēm, kuras pieņem standarta mini-GBIC/SFP raiduztvērējus, un to ir viegli uzstādīt bez speciāliem instrumentiem.

Piemērots

• Divu komutatoru savienošanai īsos līdz lielos attālumos pa optisko šķiedru
• Tīkla segmentu paplašināšanai starp ēkām vai stāviem
• SFP portu nomaiņai vai pievienošanai saderīgā Cisco aprīkojumā un citos SFP atbalstošos komutatoros

Galvenās specifikācijas

• Ražotājs: Cisco
• Modelis / MPN: MGBLH1-EU
• Formas faktors: Mini-GBIC (SFP)
• Viļņa garums: 1310 nm
• Atbalstītie optisko šķiedru veidi un diapazoni: 62,5/125 µm MMF līdz 500 m; 50/125 µm MMF līdz 2000 m; 9/125 µm SMF līdz 40 km
• Maksimālais pārraides attālums: 40 000 m (40 km)
• Saskarne: SFP optiskā

Lietošana

Izslēdziet barošanu vai izpildiet sava komutatora vai multivides pārveidotāja karstās nomaiņas procedūru, ja tāda tiek atbalstīta. Ievietojiet Mini-GBIC (SFP) raiduztvērēju brīvā SFP slotā, līdz tas nofiksējas. Pievienojiet atbilstošu optisko ielāpu kabeli (saskaņojot serdes izmēru un savienotāja tipu) un nostipriniet putekļu vāciņus. Konfigurējiet komutatora portu pēc nepieciešamības (ātruma/dupleksa un VLAN iestatījumi) un pārbaudiet saites statusu ierīcē.

Ieteikumi

Izmantojiet optisko komutācijas kabeļus un savienotājus, kas atbilst moduļa optiskās šķiedras veidam (daudzmodu vai vienmodu), un ievērojiet attāluma vadlīnijas: 62,5/125 µm MMF līdz 500 m, 50/125 µm MMF līdz 2000 m un 9/125 µm SMF līdz 40 km. Ievērojiet elektrostatiskās izlādes (ESD) piesardzības pasākumus, rīkojoties ar raiduztvērēju, un turiet optiskos portus aizklātus, kad tie nav pievienoti.
