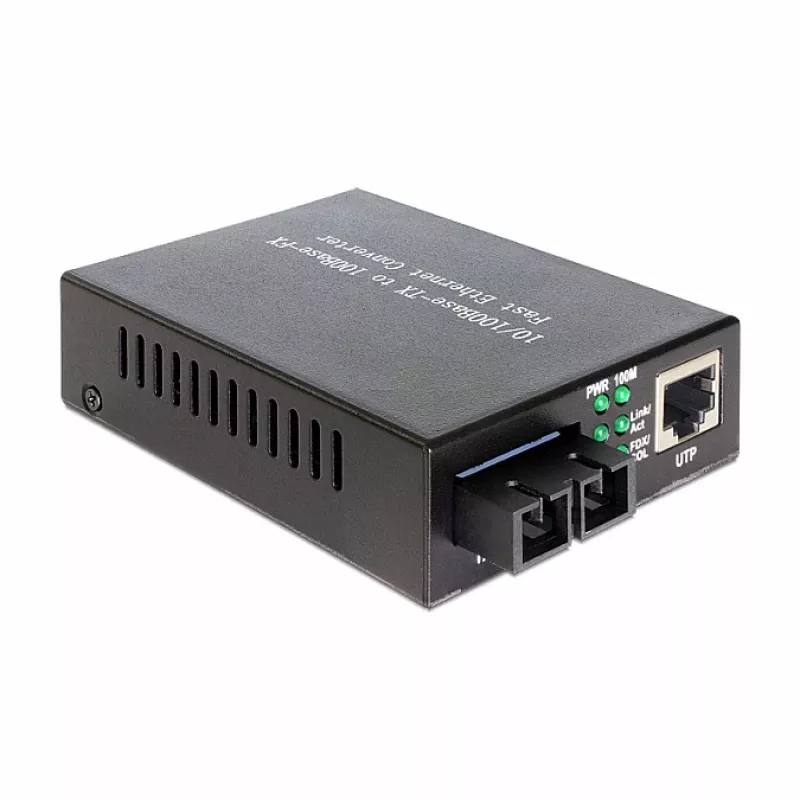

Tīkla multivides pārveidotājs DeLOCK 86216

DeLOCK 86216 tīkla multivides pārveidotājs ļauj pagarināt Ethernet tīklu, izmantojot optisko šķiedru. Tas atbalsta 100Base-TX un 10Base-T vara saskarnes un nodrošina 100Base-FX optiskās šķiedras izeju ar SC savienotāju. Ierīce ir paredzēta darbam ar daudzmodu šķiedru pie viļņa garuma 1310 nm, atbalsta maksimālo datu pārraides ātrumu 100 Mbit/s un var pārraidīt līdz 2000 m. Tipiskais enerģijas patēriņš ir 2,5 W; pārveidotājs tiek piegādāts ar barošanas adapteri un lietotāja rokasgrāmatu.

Priekšrocības

Pārveidotājs piedāvā vienkāršu integrāciju esošajos tīklos, zemu enerģijas patēriņu un atbalstu gan 10, gan 100 Mbit/s Ethernet ātrumiem. Ar SC šķiedras savienotāju un daudzmodu 1310 nm darbību tas ļauj izveidot garas distances optiskos savienojumus līdz 2000 m, saglabājot kompaktu melnu korpusu.

Piemērots

• LAN segmentu pagarināšanai pa optisko šķiedru
• Vara Ethernet iekārtu savienošanai ar šķiedras tīkliem
• Rūpniecisku vai komerciālu tīkla savienojumu izveidei, kam nepieciešams līdz 2000 m attālums

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 100 Mbit/s
• Ethernet LAN datu pārraides ātrumi: 100Base-TX, 10Base-T
• Optiskās šķiedras izeja: 100Base-FX (SC savienotājs)
• Šķiedras tips / viļņa garums: daudzmodu, 1310 nm
• Maksimālais pārraides attālums: 2000 m
• Tipiskais enerģijas patēriņš: 2,5 W
• Krāsa: melna

Lietošana

Pievienojiet vara Ethernet kabeli no sava slēdža vai ierīces pie 100Base-TX/10Base-T porta un pievienojiet SC-terminētu daudzmodu optiskās šķiedras kabeli pie 100Base-FX porta. Pievienojiet komplektā iekļauto barošanas adapteri pārveidotājam un strāvas kontaktligzdai. Pārbaudiet saites un aktivitātes LED indikatorus, lai apstiprinātu savienojuma statusu. Konfigurējiet pievienotās tīkla ierīces atbilstoši 10/100 Mbit/s darbībai.

Ieteikumi

Uzstādiet pārveidotāju ventilējamā, sausā vietā, prom no tiešiem siltuma avotiem. Izmantojiet daudzmodu šķiedru ar SC savienotājiem un nodrošiniet savienotāju tīrību, lai saglabātu optisko veiktspēju. Ja savienojuma garums tuvojas 2000 m, pārbaudiet kabeļa specifikācijas un vides apstākļus, lai nodrošinātu uzticamu pārraidi.
