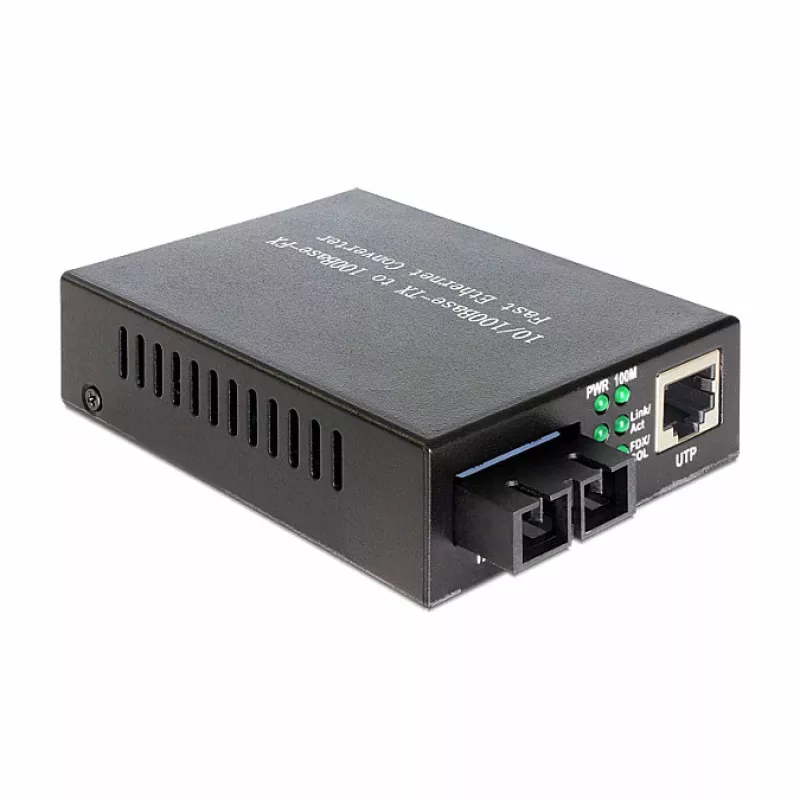

Tīkla multivides pārveidotājs DeLOCK 86215

DeLOCK 86215 ir tīkla multivides pārveidotājs, kas ļauj paplašināt vara Ethernet tīklus ar vienmoda optisko šķiedru saiti. Tas atbalsta 10/100 Mbit/s Ethernet vara pusē un nodrošina 100Base‑FX SC optisko šķiedru izeju, kas darbojas pie 1310 nm viļņa garuma pārraides attālumiem līdz 20 000 m. Ierīcei ir kompakts melns korpuss un zems enerģijas patēriņš 2,5 W, tā ir piemērota uzstādīšanai vietās, kur nepieciešams vienkāršs, vietu taupošs pārveidotājs.

Priekšrocības

Multivides pārveidotājs atbalsta gan 10Base‑T, gan 100Base‑TX ieeju un piedāvā 100 Mbit/s optisko šķiedru izeju ar SC savienotāju, nodrošinot liela attāluma vienmoda savienojumus. Tā zemais enerģijas patēriņš (2,5 W) un kompaktais dizains atvieglo integrāciju esošajos tīkla iestatījumos. Ierīce tiek piegādāta gatava lietošanai, komplektā ar strāvas adapteri un lietotāja rokasgrāmatu.

Piemērots

• Ethernet tīklu paplašināšanai lielos attālumos, izmantojot vienmoda optisko šķiedru
• 10/100 Mbit/s vara komutatoru vai maršrutētāju savienošanai ar optisko šķiedru saitēm
• Maziem biroju, universitātes pilsētiņu vai rūpniecisko tīklu segmentiem, kam nepieciešams SC optiskās šķiedras interfeiss

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 100 Mbit/s
• Ethernet LAN datu pārraides ātrumi: 10, 100 Mbit/s
• Optiskās šķiedras savienotājs: SC (vienmoda)
• Viļņa garums: 1310 nm
• Maksimālais pārraides attālums: 20 000 m
• Enerģijas patēriņš: 2,5 W
• Izstrādājuma krāsa: Melna

Kā lietot

Pievienojiet vara Ethernet kabeli 10/100Base‑T portam un pievienojiet vienmoda optiskās šķiedras kabeli ar SC savienotāju 100Base‑FX portam. Pievienojiet komplektā iekļauto barošanas bloku pārveidotājam un iespraudiet to elektrotīkla kontaktligzdā. Pēc ieslēgšanas savienojuma gaismas diodes norāda savienojuma statusu; pārliecinieties, ka abās optiskās šķiedras saites pusēs tiek izmantota saderīga optika un pareizais viļņa garums (1310 nm) uzticamai saziņai.

Ieteikumi

Uzstādiet pārveidotāju sausā, ventilējamā vietā, prom no spēcīgiem elektromagnētiskiem traucējumiem. Izmantojiet vienmoda optisko šķiedru un SC savienotājus, kas paredzēti 1310 nm, un pārbaudiet optiskās šķiedras nepārtrauktību un signāla līmeņus no gala līdz galam, izvietojot tuvu maksimālajam 20 km attālumam.
