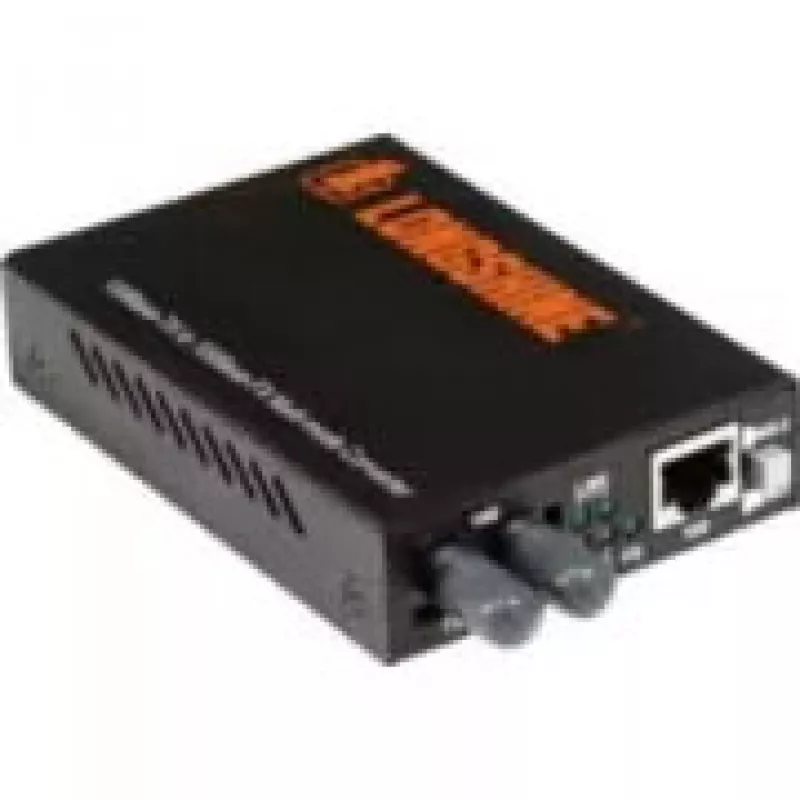

Tīkla multivides pārveidotājs Longshine LCS-C842MT

Longshine LCS-C842MT ir kompakts tīkla multivides pārveidotājs, kas paredzēts, lai savienotu uz vara bāzes veidotus 10/100Base-TX segmentus un uz optiskās šķiedras bāzes veidotus 100Base-FX posmus. Tas atbalsta daudzmodu un vienmoda optiskās šķiedras savienojumus, darbojas pilnā vai pusdupleksā režīmā un nodrošina rentablu veidu, kā paplašināt tīkla sasniedzamību līdz 2 km ar daudzmodu optisko šķiedru un līdz 60 km ar vienmoda optisko šķiedru atkarībā no moduļa un optiskās šķiedras veida. Ierīce atbilst IEEE 802.3/802.3u standartiem un tai ir FCC A klases un CE apstiprinājumi.

Priekšrocības

LCS-C842MT piedāvā plug-and-play darbību ar automātisko sarunu procedūru (NWay) un automātisko MDI/MDI-X noteikšanu RJ-45 pieslēgvietā, vienkāršojot uzstādīšanu un samazinot konfigurēšanas laiku. Iebūvētā Link Fault Signaling (LFS) nodrošina tūlītēju norādi par savienojuma atteicēm un var pārslēgt datplūsmu uz rezerves ceļu. Attālinātās un vietējās atpakaļcilpas pārbaudes, kas aktivizētas ar DIP slēdžiem, atvieglo ātru traucējummeklēšanu bez fiziskas pārbaudes. Vairākas barošanas iespējas un skaidri LED indikatori atbalsta elastīgu izvietošanu un vieglu statusa uzraudzību.

Piemērots

• Ethernet tīklu paplašināšanai pa optisko šķiedru starp ēkām vai uz attālinātiem sadales punktiem
• Uz vara bāzes veidotu LAN pāreja vai jaunināšana uz optiskās šķiedras posmiem
• Maziem birojiem vai galddatoru instalācijām, kur nepieciešama kompakta multivides pārveidošana
• Lietojumprogrammām, kur nepieciešama savienojuma dublēšana vai vienkārša diagnostikas pārbaude

Galvenās specifikācijas

• Modelis: Longshine LCS-C842MT (MPN: LCS-C842MT)
• Datu pārraides ātrums: līdz 100 Mbit/s
• Saskarnes: 10/100Base-TX (RJ-45) un 100Base-FX
• Maksimālais pārraides attālums: parasti 2000 m (daudzmodu) līdz 60 000 m (vienmoda, atkarībā no raiduztvērēja un optiskās šķiedras)
• Standarti: IEEE 802.3, IEEE 802.3u
• Diagnostika: Link Fault Signaling (LFS), attālināta/vietēja atpakaļcilpas pārbaude caur DIP slēdzi
• Automātiskās funkcijas: Automātiskā sarunu procedūra (NWay), Auto MDI/MDI-X
• Darbības režīms: store-and-forward ar vadu ātrumu; pilns/pusduplekss
• Sertifikāti: FCC A klase, CE
• Svars: 0,158 kg

Kā lietot

Uzstādiet LCS-C842MT uz galda, pie sienas stiprināmā vietā vai saderīgā vairāku vienību šasijā. Pievienojiet vara Ethernet kabeli RJ-45 pieslēgvietai un optiskās šķiedras kabeli FX pieslēgvietai, izmantojot atbilstošo raiduztvērēja tipu daudzmodu vai vienmoda optiskajai šķiedrai. Barojiet ierīci, izmantojot iekšējo vai ārējo barošanas avota iespēju. Ierīce veiks automātisko sarunu procedūru un automātiski konfigurēs savienojuma iestatījumus; izmantojiet DIP slēdžus, lai aktivizētu atpakaļcilpas pārbaudes vai mainītu konkrētus ierīces iestatījumus. Pārraugiet LED indikatorus, lai redzētu savienojuma statusu un LFS norādes.

Ieteikumi

Uzticamiem liela attāluma savienojumiem izvēlieties pareizo optiskās šķiedras tipu un raiduztvērēju, kas saderīgs ar LCS-C842MT; pārbaudiet optiskās šķiedras zudumus un izmantojiet vienmoda optiku attālumiem, kas pārsniedz 2 km. Izmantojiet LFS funkciju vidēs, kur nepieciešama ātra pāreja uz rezerves savienojumu, un instalēšanas laikā veiciet atpakaļcilpas pārbaudes, lai apstiprinātu pilnīgu savienojamību no gala līdz galam.
