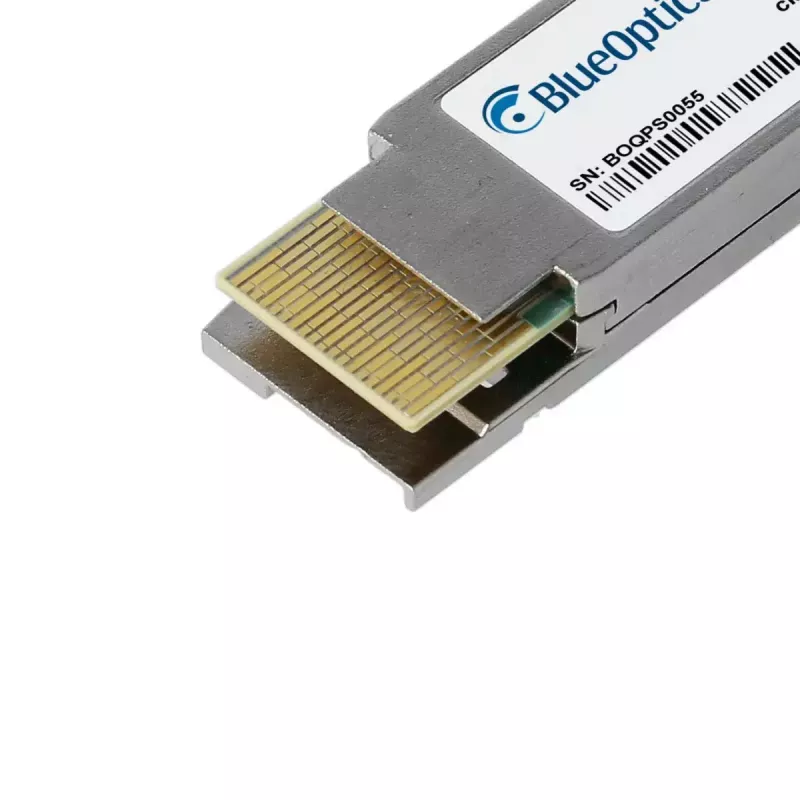

Tīkla raiduztvērēja modulis BlueOptics QDD-400G-SR8-S-BO, 400000 Mbit/s, QSFP-DD, MPO-16/MTP-16, 100 m

BlueOptics QDD-400G-SR8-S-BO ir QSFP-DD optiskās šķiedras raiduztvērēja modulis, kas paredzēts 400 Gbit/s daudzmodu īsa darbības rādiusa savienojumiem. Modulis realizē 400GBASE-SR8 SR8 topoloģiju, izmantojot MPO-16 / MTP-16 savienotāju, un darbojas ar 850 nm optisko raidīšanas un uztveršanas kanālu palīdzību. QSFP-DD formas faktors atbalsta augsta blīvuma portu izvietošanu datu centru komutācijas, agregācijas un glabāšanas starpsavienojumos. Raiduztvērējs atbalsta savienojuma attālumus līdz 100 m, izmantojot atbilstošu daudzmodu šķiedru, un tā MTBF vērtējums ir 3 000 000 stundu ilgtermiņa pieejamībai.

Priekšrocības

Raiduztvērējs atbilst MSA saderīgām QSFP-DD mehāniskajām un elektriskajām specifikācijām un ir savietojams ar izplatītām aparatūras platformām, kas pieņem 400GBASE-SR8 QSFP-DD moduļus. Tas integrē digitālo diagnostiku (DDM/DOM), lai reāllaikā uzraudzītu barošanas spriegumu, lāzera strāvu, optisko raidīšanas/uztveršanas jaudu un temperatūru. MPO-16/MTP-16 saskarne nodrošina astoņu līniju daudzmodu darbību (SR8) blīvai paralēlai optikai, un produkts tiek ražots, izmantojot rūpnieciskas klases optiskos komponentus, lai nodrošinātu nemainīgu veiktspēju un pagarinātu kalpošanas laiku.

Piemērots lietošanai

Galvenās specifikācijas

Lietošanas norādījumi

Uzstādiet moduli saderīgā QSFP-DD portā saskaņā ar resursiekārtas ražotāja vadlīnijām un pārliecinieties, ka ierīces programmaparatūra atbalsta trešo pušu 400GBASE-SR8 moduļus, ja nepieciešams. Pievienojiet MPO-16/MTP-16 daudzmodu ielāpu kabeli, kas atbilst raiduztvērēja kontaktu izvietojumam un šķiedras tipam (ieteicams OM3/OM4 100 m savienojumiem). Pārbaudiet optisko savienojumu un uzraugiet statusu, izmantojot resursiekārtas sistēmu un moduļa DDM/DOM nolasījumus, lai pirms savienojuma nodošanas ekspluatācijā apstiprinātu pareizu jaudas līmeni un temperatūru.

Ieteikumi

Izmantojiet OM3 vai OM4 daudzmodu šķiedru optimālai veiktspējai pie 400 Gbit/s un attālumiem līdz 100 m. Uzturiet MPO/MTP savienotājus tīrus un uzstādīšanas laikā izmantojiet atbilstošus pulēšanas vāciņus vai putekļu aizsargus. Apstipriniet, ka resursiekārtas aparatūra un pārvaldības programmatūra atbalsta QSFP-DD SR8 profilu un DDM/DOM funkcionalitāti pilnīgai uzraudzības iespējai.
