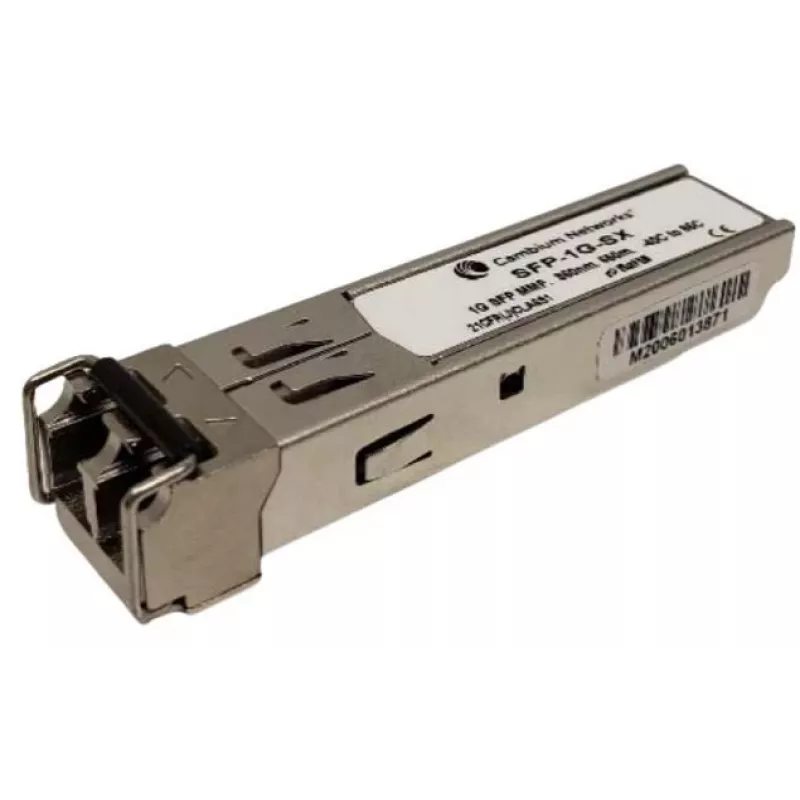

Tīkla raiduztvērēja modulis Cambium Networks SFP-1G-SX, SFP optiskās šķiedras 1000 Mbit/s 850 nm, 3.3 V

Cambium Networks SFP-1G-SX ir maza formfaktora pieslēdzams (SFP) optiskās šķiedras raiduztvērēja modulis, kas atbalsta līdz 1000 Mbit/s (1.25 Gbit/s līnijas ātrumu) daudzmodu šķiedrā, izmantojot 850 nm viļņa garumu un 3.3 V barošanu. Modulis paredzēts uzstādīšanai standarta SFP pieslēgvietās slēdžos, maršrutētājos un citās tīkla iekārtās, lai nodrošinātu īsa attāluma augšupsaites un serveru savienojamību ar pārraides attālumu līdz 550 metriem daudzmodu šķiedrā.

Priekšrocības

Raiduztvērējs piedāvā kompaktu SFP formfaktoru, kas atbilst SFP MSA un SFF-8472 specifikācijām, ļaujot karsti pieslēdzamu uzstādīšanu un plašu savietojamību ar tīkla iekārtām. Tas integrē VCSEL lāzera raidītāju, PIN fotodiodi ar transimpedances pastiprinātāju un uzraudzības/vadības MCU, nodrošinot uzticamu optisko pārraidi I klases lāzera drošības robežās. Modulis ir izmaksu ziņā efektīvs īsa attāluma daudzmodu saitēm, vienlaikus atbalstot standarta datu pārraides ātrumus gigabitu Ethernet un līdzīgām lietojumprogrammām.

Piemērots

• Īsa attāluma daudzmodu šķiedras augšupsaitēm starp slēdžiem un agregācijas ierīcēm
• Serveru–slēdžu savienojumiem datu centros vai serveru telpās
• Piekļuves slāņa saitēm universitātes un uzņēmumu tīklos
• Esošo SFP pieslēgvietu nomaiņai vai uzlabošanai, lai pievienotu optiskās šķiedras savienojamību

Galvenās specifikācijas

• Saskarnes veids: SFP (maza formfaktora pieslēdzams)
• Darbības viļņa garums: 850 nm
• Maksimālais datu pārraides ātrums: 1000 Mbit/s (1.25 Gbit/s līnijas ātrums)
• Barošanas spriegums: 3.3 V
• Maksimālais daudzmodu šķiedras sasniedzamība: līdz 550 m (atkarībā no šķiedras veida un saites apstākļiem)
• Raidītāja veids: VCSEL lāzers
• Uztvērējs: PIN fotodiode ar transimpedances pastiprinātāju (TIA)
• Atbilstība: saderīgs ar SFP MSA un SFF-8472; I klases lāzera drošība

Kā lietot

Uzstādiet SFP-1G-SX raiduztvērēju tukšā SFP pieslēgvietā saderīgā slēdžā, maršrutētājā vai datu nesēja pārveidotājā, kamēr ierīce ir ieslēgta vai izslēgta saskaņā ar resursiekārtas rokasgrāmatu. Pievienojiet daudzmodu šķiedras pārslēgšanas vadus moduļa LC dupleksajam savienotājam, nodrošinot pareizu polaritāti un drošu savienojumu. Pārbaudiet saites statusu resursiekārtas pārvaldības saskarnē un pārliecinieties, ka pieslēgvieta vienojas par gaidīto gigabitu saites ātrumu. Pārraugiet optiskos un diagnostikas parametrus, izmantojot resursiekārtu, ja to atbalsta SFF-8472 saskarne.

Ieteikumi

Izmantojiet kvalitatīvu OM3/OM4 daudzmodu šķiedru un pareizi terminētus LC pārslēgšanas vadus, lai sasniegtu norādīto sasniedzamību; izvairieties no šķiedras locīšanas, pārsniedzot ieteicamos rādiusus, un uzturiet tīras gala virsmas. Pārbaudiet savietojamību ar resursiekārtas ražotāju un programmaparatūru; ievērojiet ESD piesardzības pasākumus apstrādes laikā un standarta lāzera drošības praksi.
