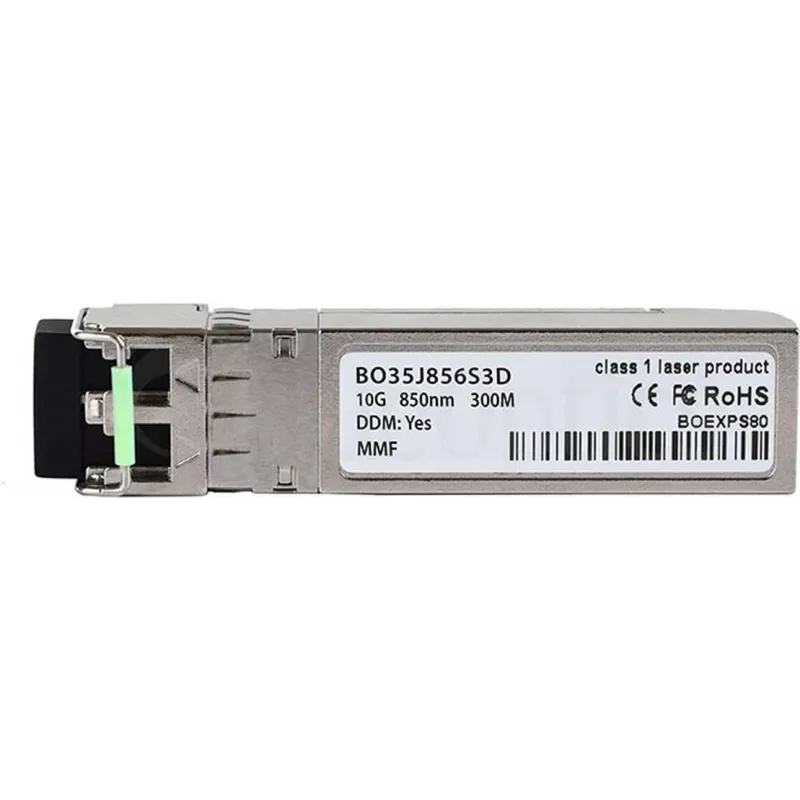

Tīkla raiduztvērēja modulis CBO 455883-B21-BO SFP+ 10 000 Mbit/s 850 nm

CBO 455883-B21-BO ir SFP+ tīkla raiduztvērēja modulis, kas paredzēts 10 000 Mbit/s savienojumiem, izmantojot daudzmodu optisko šķiedru ar 850 nm viļņa garumu. Modulis atbalsta īsa attāluma savienojumus, kas raksturīgi serveru-slēdžu augšupsaitēm, plauktu augšdaļas savienojumiem un apkopošanas portiem datu centru vai uzņēmumu LAN vidēs. Tā karsti pievienojamā SFP+ formas faktora priekšrocība ir iespēja ātri nomainīt vai uzlabot, neizslēdzot saimniekierīci.

Priekšrocības

Raiduztvērējs nodrošina kompaktu 10 Gbps saskarni ar zemu enerģijas patēriņu un standartizētiem elektriskajiem un optiskajiem raksturlielumiem, kas ir saderīgi ar SFP+ portiem. 850 nm daudzmodu konstrukcija ļauj ekonomiski izveidot īsa attāluma savienojumus, izmantojot plaši izplatītās daudzmodu šķiedras un savienojošos kabeļus. Karstā pievienošana un standartizētais savienotājs padara uzstādīšanu un apkopi vienkāršu statīvā montējamās un modulārās tīkla iekārtās.

Piemērots

• 10 Gbps serveru-slēdžu augšupsaitēm datu centros
• Plauktu augšdaļas un apkopošanas savienojumiem, izmantojot daudzmodu optisko šķiedru
• Ātrdarbīgiem savienojumiem starp slēdžiem un uzglabāšanas masīviem vienā ēkā
• Īsa attāluma optisko šķiedru uzlabojumiem, ja ir pieejami SFP+ porti

Galvenās specifikācijas

• Formas faktors: SFP+ (karsti pievienojams)
• Datu pārraides ātrums: 10 000 Mbit/s (10 Gbps)
• Optiskais viļņa garums: 850 nm
• Optiskās šķiedras veids: daudzmodu optiskā šķiedra (īsa attāluma savienojumi)
• Savienotāja veids: dupleksais LC
• Tipisks lietošanas attālums: īsa attāluma daudzmodu savienojumi (atkarīgs no šķiedras kategorijas un raiduztvērēja jaudas)

Kā lietot

Ievietojiet SFP+ raiduztvērēju saderīgā SFP+ portā slēdzī, servera tīkla kartē vai optiskā moduļa slotā, kamēr saimniekierīce ir ieslēgta, nodrošinot pareizu orientāciju, līdz tas cieši nofiksējas. Pievienojiet dupleksos daudzmodu LC savienojošos kabeļus starp raiduztvērējiem katrā galā, ievērojot pareizu raidīšanas/saņemšanas savienošanu. Pēc ievietošanas pārbaudiet savienojuma LED indikatorus un saimniekierīces saskarnes statusu, lai pārliecinātos par 10 Gbps saskaņošanu. Ja nepieciešams, konfigurējiet saimniekierīci vai slēdža portus atbilstošam ātrumam un dupleksajiem iestatījumiem un pārliecinieties, ka optiskās šķiedras veids un attālums atbilst raiduztvērēja īsa attāluma konstrukcijai.

Ieteikumi

Izmantojiet augstas kvalitātes OM3/OM4 daudzmodu optisko šķiedru un sertificētus LC dupleksos savienojošos kabeļus, lai panāktu uzticamus 10 Gbps savienojumus īsos attālumos. Izvairieties no optiskās šķiedras liekšanas, pārsniedzot ražotāja noteiktos liekuma rādiusa ierobežojumus, un pirms ievietošanas nodrošiniet tīras šķiedras gala virsmas, lai novērstu signāla zudumus. Nomaiņas vai uzlabošanas gadījumā izmantojiet karstās pievienošanas iespēju, lai apmainītu raiduztvērējus bez sistēmas dīkstāves, taču ievērojiet saimniekierīces ražotāja norādījumus par drošu karsto nomaiņu.
