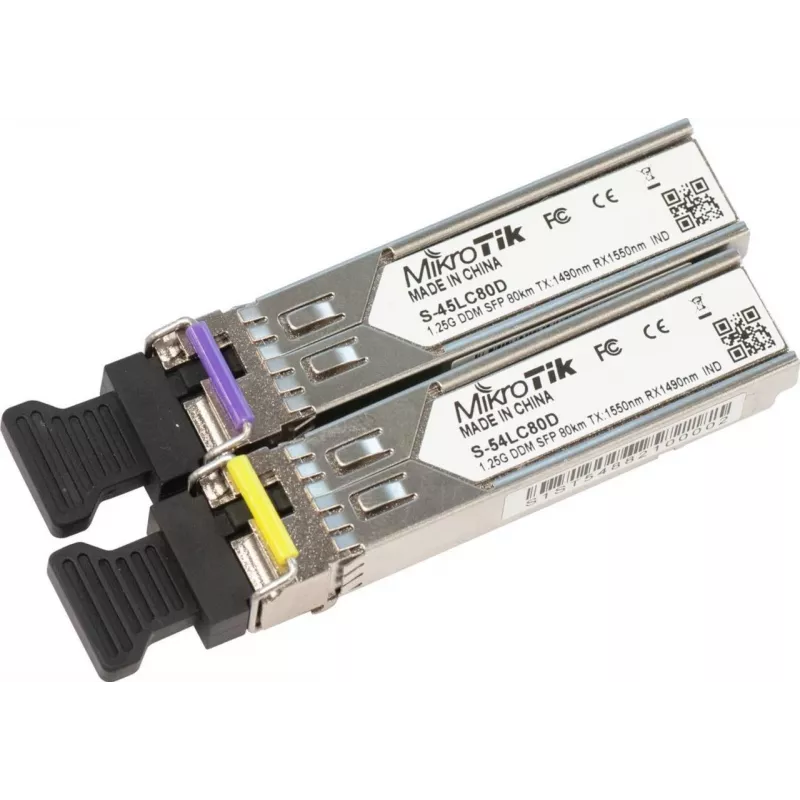

Tīkla slēdža modulis MikroTik S-4554LC80D

Rūpnieciskas temperatūras klases (-40 °C līdz +85 °C) SFP moduļu pāris vienmoda optiskās šķiedras savienojumiem līdz 80 km. Komplektā ietilpst viens S-45LC80D (T1490 nm/R1550 nm) un viens S-54LC80D (T1550 nm/R1490 nm). Abi moduļi darbojas ar 1,25 Gbps, izmanto LC savienotājus, atbalsta DDM un ir saderīgi ar MikroTik ierīcēm, kas aprīkotas ar SFP vai SFP+ ligzdām.

Priekšrocības

Šie vienmoda SFP moduļi ir paredzēti rūpnieciskiem temperatūras diapazoniem, atbalsta tālsatiksmes savienojumus līdz 80 km un nodrošina digitālo diagnostisko uzraudzību (DDM) optiskā raiduztvērēja statusa reāllaika izsekošanai. Saskaņotie TX/RX viļņu garumi (1490/1550 nm un 1550/1490 nm) ļauj vienkārši izvietot punktu-punkta optiskās šķiedras savienojumos, savukārt LC savienotāji garantē plašu saderību ar tīkla aprīkojumu.

Piemērots

• Punkta-punkta tālsatiksmes optiskās šķiedras savienojumiem līdz 80 km
• MikroTik maršrutētājiem un slēdžiem ar SFP vai SFP+ ligzdām
• Rūpnieciskām vidēm, kur nepieciešams darba temperatūras diapazons no -40 °C līdz +85 °C
• Tīkla segmentiem, kuriem nepieciešama uzraudzība, izmantojot DDM

Galvenās specifikācijas

• Iekļautie moduļi: S-45LC80D un S-54LC80D
• Datu pārraides ātrums: 1,25 Gbps
• Optiskās šķiedras veids: vienmoda (SM)
• Maksimālais savienojuma attālums: 80 km
• Viļņu garumi: S-45LC80D TX 1490 nm / RX 1550 nm; S-54LC80D TX 1550 nm / RX 1490 nm
• Savienotājs: LC
• Īpašības: DDM (digitālā diagnostiskā uzraudzība)
• Darba temperatūra: -40 °C līdz +85 °C

Lietošana

Uzstādiet vienu moduli katrā vienmoda optiskās šķiedras savienojuma galā tā, lai viena moduļa TX viļņa garums atbilstu otra moduļa RX viļņa garumam (S-45LC80D ↔ S-54LC80D). Ievietojiet SFP moduļus SFP vai SFP+ ligzdās uz saderīgajām MikroTik ierīcēm, nostipriniet moduļus saskaņā ar ierīces rokasgrāmatu un pievienojiet LC-terminētos vienmoda optiskās šķiedras kabeļus. Pārbaudiet savienojuma statusu tīkla ierīcē un, kur atbalstīts, uzraugiet raiduztvērēja parametrus, izmantojot DDM.

Ieteikumi

Turiet moduļus aiz korpusa, nepieskarieties optiskās šķiedras savienotāja gala virsmām, līdz savienošanai turiet putekļu aizsargvāciņus uzliktus un ievērojiet resursdatora ierīces norādījumus par karsto pievienošanu. Lai nodrošinātu uzticamu tālsatiksmes darbību, izmantojiet ITU standartiem atbilstošu vienmoda optisko šķiedru un pirms izvietošanas pārbaudiet signāla zudumu budžetu, ieskaitot zudumus un savienojumus.
