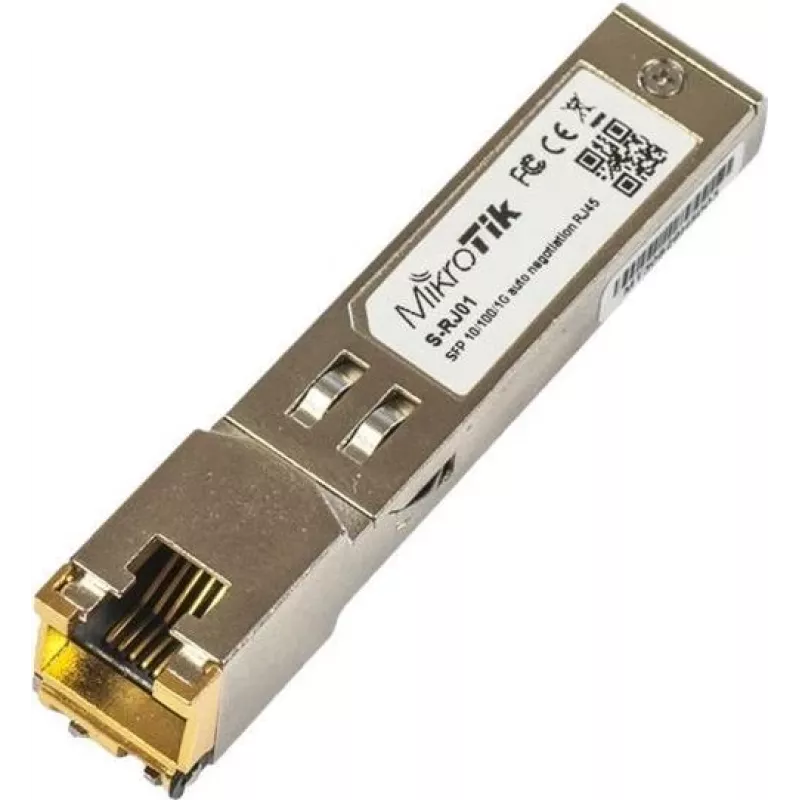

Tīkla slēdža modulis Mikrotik S-RJ01 Gigabit Ethernet

Mikrotik S-RJ01 Gigabit Ethernet modulis ir SFP vara raiduztvērējs, kas nodrošina 10/100/1000 Mbps Ethernet savienojumu, izmantojot RJ-45 portu. Paredzēts lietošanai SFP slotos slēdžos, maršrutētājos un citās tīkla ierīcēs, tas atbalsta līdz 1,25 Gb/s divvirzienu datu posmus un vara pārraides attālumu līdz 100 metriem pa neekranētu vītā pāra kabeli. Modulis atbilst SFP MSA un IEEE 802.3 specifikācijām un ir RoHS atbilstošs.

Priekšrocības

S-RJ01 izmanto karstās pieslēgšanas SFP formas faktoru un vienu +3,3 V barošanas avotu, nodrošinot ērtu uzstādīšanu un nomaiņu, neizslēdzot iekārtu. Tas nodrošina piekļuvi fiziskā slāņa IC caur 2 vadu seriālo kopni pārvaldībai vai uzraudzībai. Atbilstība SFP MSA un IEEE 802.3 nodrošina savietojamību ar lielāko daļu Gigabit SFP portu.

Piemērots

• Gigabit RJ-45 vara porta pievienošanai slēdžiem un maršrutētājiem, kas aprīkoti ar SFP
• Īsa attāluma vara augšupsaitēm un galddatoru/serveru savienojamībai (līdz 100 m)
• Vidēm, kur nepieciešami karstās nomaiņas datu nesēju moduļi

Galvenās specifikācijas

• Saskarne: RJ-45
• Atbalstītie ātrumi: 10/100/1000 Mbps
• Datu posma ātrums: līdz 1,25 Gb/s (divvirzienu)
• Maksimālais vara pārraides attālums: 100 m pa neekranētu vītā pāra kabeli
• Barošanas avots: +3,3 V viena barošanas līnija
• Standarti: IEEE 802.3, SFP MSA
• RoHS atbilstošs
• Darba korpusa temperatūra: 0°C līdz +85°C

Kā lietot

Ievietojiet S-RJ01 moduli saderīgā Gigabit SFP slotā, līdz tas nofiksējas. Pievienojiet standarta RJ-45 Ethernet kabeli modulim un attālajai ierīcei. Modulis ir karstās pieslēgšanas, tāpēc to var uzstādīt vai izņemt, kamēr resursdatora ierīce ir ieslēgta; pārliecinieties, ka resursdatora ierīce atbalsta SFP vara moduļus. Konfigurējiet tīkla iestatījumus savā slēdžā vai maršrutētājā pēc nepieciešamības; fiziskā posma sarunu procedūra apstrādās ātruma un dupleksa iestatījumus ar saderīgām ierīcēm.

Ieteikumi

Izmantojiet Cat5e vai labāku neekranētu vītā pāra (UTP) kabeli uzticamai Gigabit veiktspējai līdz 100 metriem. Izvairieties no moduļa uzstādīšanas vidēs, kas pārsniedz norādīto korpusa temperatūras diapazonu (0°C līdz +85°C). Tīkla pārvaldībai izmantojiet resursdatora ierīces rīkus, lai uzraudzītu posma statusu, izmantojot moduļa 2 vadu seriālās kopnes piekļuvi, ja tā tiek atbalstīta.
