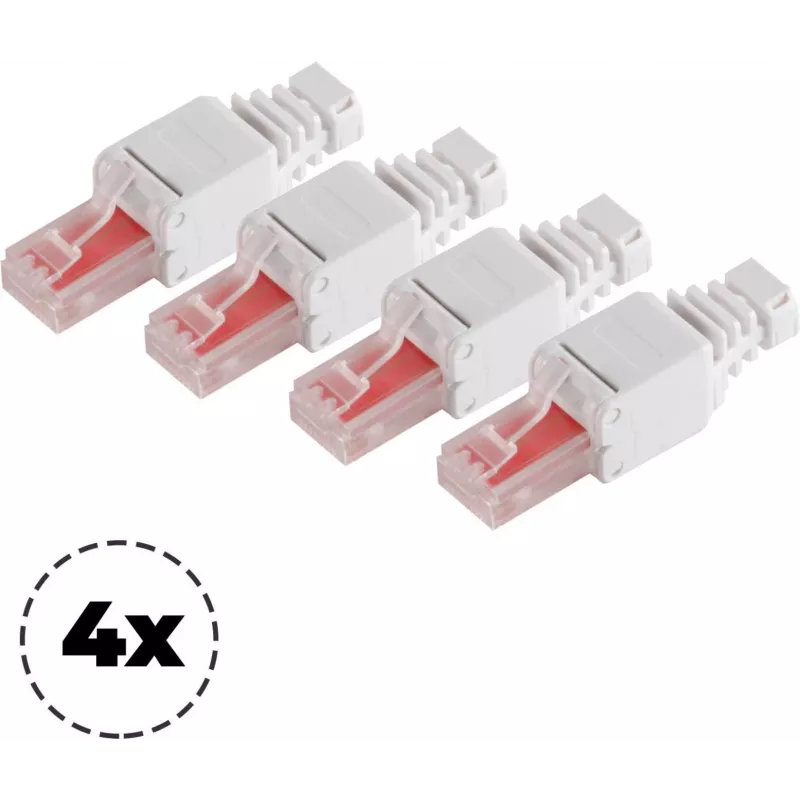

Tīkla spraudnis ShiverPeaks 75011-4 Cat. 6 bezinstrumentu RJ45 savienotājs, 8P8C

ShiverPeaks tīkla spraudnis 75011-4 ir bezinstrumentu RJ45 savienotājs Cat. 6 kabeļiem, paredzēts ātrai terminēšanai un remontam uz vietas. Šis 8P8C spraudnis pieņem gan cietos, gan daudzdzīslu Cat 6 vadus un nodrošina uzticamu Ethernet savienojumu līdz 1 Gbps. Tā bezinstrumentu konstrukcija vienkāršo komutācijas kabeļu izveidi vai savienojumu atjaunošanu birojos un tīkla skapjos bez nepieciešamības pēc presēšanas instrumentiem.

Priekšrocības

Savienotājam ir bezinstrumentu ievietošanas mehānisms, kas samazina uzstādīšanas laiku un mazina vajadzību pēc specializēta aprīkojuma. Iebūvēta stiepes slodzes samazināšana aizsargā kabeļa izeju un uztur kontaktu stabilitāti, savukārt kontaktu ģeometrija nodrošina nemainīgu elektrisko veiktspēju Cat 6 frekvencēm. Spraudnis ir piemērots ātram remontam un pielāgota garuma montāžām, kur nepieciešamas ērtas, atkārtojamas terminēšanas.

Piemērots

• komutācijas kabeļu montāžai un remontam uz vietas
• Pielāgota garuma Cat. 6 Ethernet kabeļu izveidei
• Maziem biroju un mājas tīklu uzstādījumiem
• Datu skapju un ielāpu paneļu apkopei

Galvenās specifikācijas

• Savienotāja tips: 8P8C (RJ45) bezinstrumentu spraudnis
• Kategorija: Cat. 6
• Kabeļa saderība: cietie un daudzdzīslu vadi
• Maksimālais atbalstītais ātrums: līdz 1 Gbps ar atbilstošu kabeli
• Stiepes slodzes samazināšana: integrēta, leņķiska izeja samazina lieces spriegojumu
• Iepakojums: 4 spraudņu komplekts

Lietošanas instrukcija

Sagatavojiet Cat. 6 kabeli, noņemot ārējo apvalku līdz ieteicamajam garumam un sakārtojot vadus atbilstoši izvēlētajam vadu standartam (T568A vai T568B). Ievietojiet atsevišķos vadus spraudņa kanālos, līdz tie pilnībā iegulti, nodrošinot pareizu secību un pilnu kontaktu savienojumu. Aizveriet korpusu, kā norādīts spraudņa konstrukcijā, lai nostiprinātu kontaktus un ieslēgtu integrēto stiepes slodzes samazināšanu. Pēc montāžas pārbaudiet terminēto kabeli ar tīkla testeri, lai pārliecinātos par nepārtrauktību un pāru integritāti.

Ieteikumi

Lai sasniegtu labākos rezultātus, izmantojiet Cat. 6 novērtētu kabeli ar atbilstošu diametru un saglabājiet pareizu vadu secību. Izvairieties no atkārtotas spraudņu izmantošanas, ja redzams kontaktu nodilums vai bojājumi. Pārbaudiet katru salikto kabeli ar kabeļu testeri, lai nodrošinātu uzticamu Gigabit Ethernet veiktspēju.
