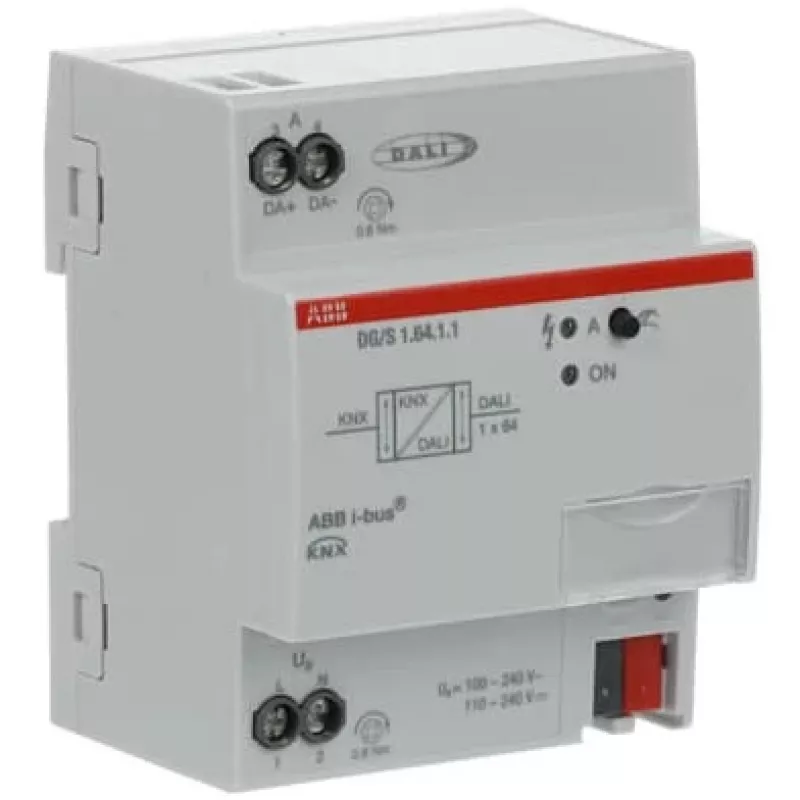

Tīkla vārteja/kontrolieris ABB 2CDG110198R0011, IP20, 264 V ieeja, 70×63,5×90 mm, pelēks

ABB 2CDG110198R0011 ir viena galvenā DALI kontroliera ar integrētu DALI barošanas avotu, sertificēts atbilstoši DALI‑2 (EN 62386). Ievietots pelēkā IP20 korpusā ar izmēriem 70 × 63,5 × 90 mm, tas pieslēdzas ABB i‑bus KNX un pieņem līdz 264 V ieejas spriegumu. Ierīce nodrošina vienu DALI izeju, kas atbalsta līdz 64 DALI dalībniekiem, un atbalsta standarta DALI ierīču tipu (piem., DT6, DT8) vadību, izmantojot EN 62386‑102 komandas. Ir iekļautas avārijas pārveidotāja funkcijas (DT1 saskaņā ar EN 62386‑202) un virkne kļūdu un statusa atgriezeniskās saites opciju.

Priekšrocības

Tīkla vārteja/kontrolieris piedāvā integrētu DALI barošanas avotu un KNX komunikāciju centralizētai apgaismojuma vadībai. Tas atbalsta līdz 64 DALI dalībniekiem, 16 apgaismojuma grupām un 16 ainām, kā arī translācijas vadību. Iebūvētais avārijas pārveidotāja atbalsts ļauj iedarbināt avārijas testus (funkciju un ilgumu) caur KNX. Ir pieejami vairāki funkcionālie režīmi, piemēram, pakārtotais, kāpņu, piespiedu, bloķēšanas un ainas režīms, un plaša kļūdu un traucējumu ziņošana vienkāršo uzraudzību un apkopi.

Piemērots

• Integrācijai KNX bāzētās ēku automatizācijas sistēmās
• Līdz 64 DALI gaismekļu vadībai komerciālās vai publiskās ēkās
• Projektiem, kur nepieciešama centralizēta ainu un grupu apgaismojuma vadība
• Instalācijām, kur nepieciešama avārijas apgaismojuma testēšana un uzraudzība caur KNX

Galvenās specifikācijas

• Ražotājs: ABB, modelis 2CDG110198R0011
• Sertifikācija: DALI‑2 (EN 62386)
• Ieejas: līdz 264 V
• Izmēri: 70 × 63,5 × 90 mm
• Aizsardzības pakāpe: IP20
• DALI izejas: 1 izeja, līdz 64 dalībniekiem
• Grupas/ainas: 16 apgaismojuma grupas, 16 ainas
• Avārijas: DT1 atbalsts saskaņā ar EN 62386‑202 (autonoms avārijas pārveidotājs)
• Atbalstītie ierīču tipi: standarta DALI ierīces (piem., DT6, DT8) caur EN 62386‑102

Lietošana

Uzstādiet ABB 2CDG110198R0011 piemērotā korpusā vai uz DIN sliedes, kur IP20 aizsardzība ir pieņemama. Pievienojiet KNX kopni un tīkla barošanu (līdz 264 V) saskaņā ar uzstādīšanas rokasgrāmatu un vietējiem noteikumiem. Pievienojiet DALI izeju DALI līnijai ar līdz 64 ierīcēm. Konfigurējiet ierīču adreses, grupas un ainas, izmantojot KNX nodošanas rīku, un iestatiet avārijas pārveidotāja parametrus, ja nepieciešamas avārijas apgaismojuma funkcijas. Pārraugiet statusa un kļūdu ziņojumus caur KNX, lai pārbaudītu pareizu darbību.

Ieteikumi

Izmantojiet ierīci iekštelpu elektroinstalācijās ar IP20 prasībām; pārliecinieties, ka DALI kabeļu instalācija atbilst EN 62386 ieteikumiem. Veiciet nodošanu un avārijas testus caur KNX sistēmu un turiet ABB uzstādīšanas rokasgrāmatu pie rokas, lai ievērotu elektroinstalācijas un drošības instrukcijas.
