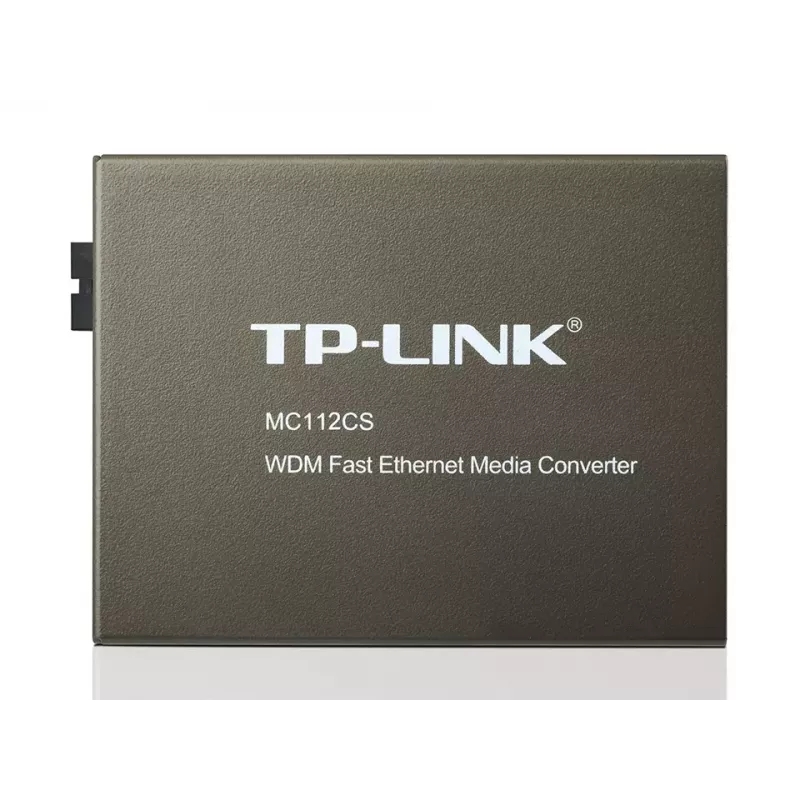

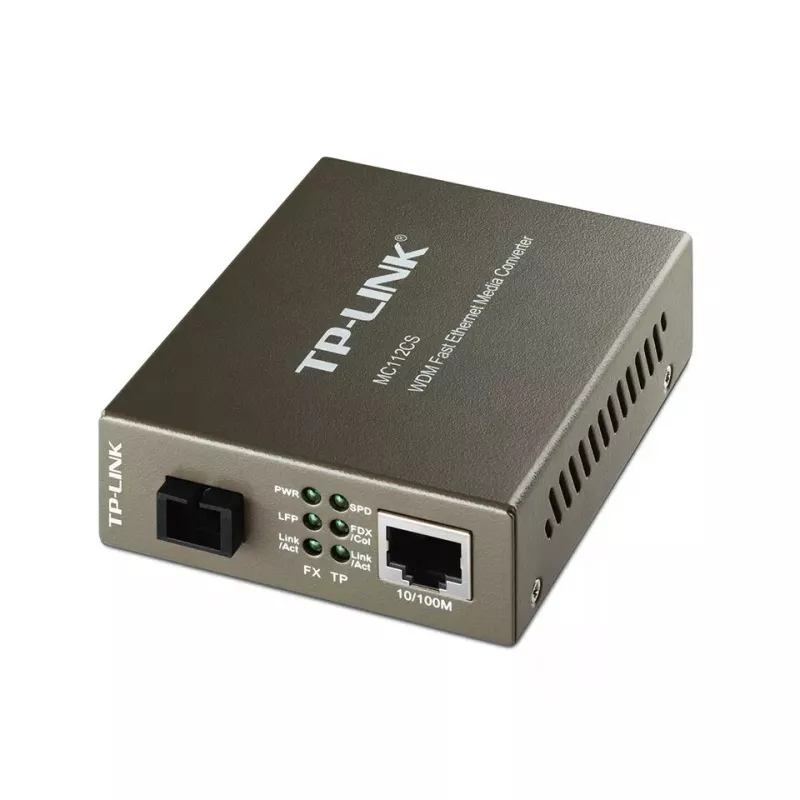

TP-Link MC112CS tīkla multivides pārveidotājs 100 Mbit/s vienmoda melns

TP-Link MC112CS ir WDM multivides pārveidotājs, kas pārveido 100BASE-FX vienmoda optisko šķiedru uz 100BASE-TX vara Ethernet vai otrādi, izmantojot vienu SC savienotāju. Atbilstoši IEEE 802.3u standartiem ierīce darbojas ar pilnu vadu ātrumu un atbalsta garo viļņu (LX) lāzera darbību: tā raida pie 1310 nm un uztver pie 1550 nm. Izmantojot WDM tehnoloģiju, MC112CS prasa tikai vienu šķiedras pavedienu divvirzienu datu pārraidei un atbalsta vienmoda optiskās šķiedras savienojumus līdz 20 km. Kompaktā autonoma ierīce ietver statusa gaismas diodes un neprasa šasiju.

Priekšrocības

MC112CS samazina kabeļu izmaksas, izmantojot WDM vienas šķiedras pārraidi, nodrošina automātisku MDI/MDI-X un automātisku sarunu veidošanu TX (RJ-45) portā, kā arī piedāvā IEEE atbilstošu 10/100Base-TX uz 100Base-FX pārveidošanu. Tā SC optiskās šķiedras savienotājs un atbalsts paplašinātiem attālumiem (līdz 20 000 m) padara to piemērotu tālsatiksmes tīkla savienojumiem, vienlaikus patērējot mazu jaudu.

Piemērots

• Ethernet paplašināšanai pa vienmoda optiskās šķiedras savienojumiem līdz 20 km
• Vara Ethernet iekārtu savienošanai ar optiskās šķiedras mugurkauliem
• Punktu-punktu savienojumiem, kur priekšroka tiek dota vienas šķiedras WDM kabeļu sistēmai
• Mazām instalācijām, kurām nepieciešams autonoms multivides pārveidotājs

Galvenās specifikācijas

• Modelis: TP-Link MC112CS (MPN: MC112CS)
• Standarti: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Optiskās šķiedras tips: Vienmoda (SC savienotājs)
• Viļņu garumi: Raida 1310 nm / Uztver 1550 nm (WDM)
• Maks. optiskās šķiedras attālums: 20 000 m (20 km)
• Ethernet ports: 1 × RJ-45 (Auto MDI/MDI-X, automātiskā sarunu veidošana)
• Datu pārraides ātrums: Atbalsta 10/100 Mbps Ethernet (ierīces datu lapa norāda līdz 1000 Mbit/s spēju)
• Enerģijas patēriņš: maks. 2,41 W
• Sertifikācijas: FCC, CE
• Krāsa: Melns

Kā lietot

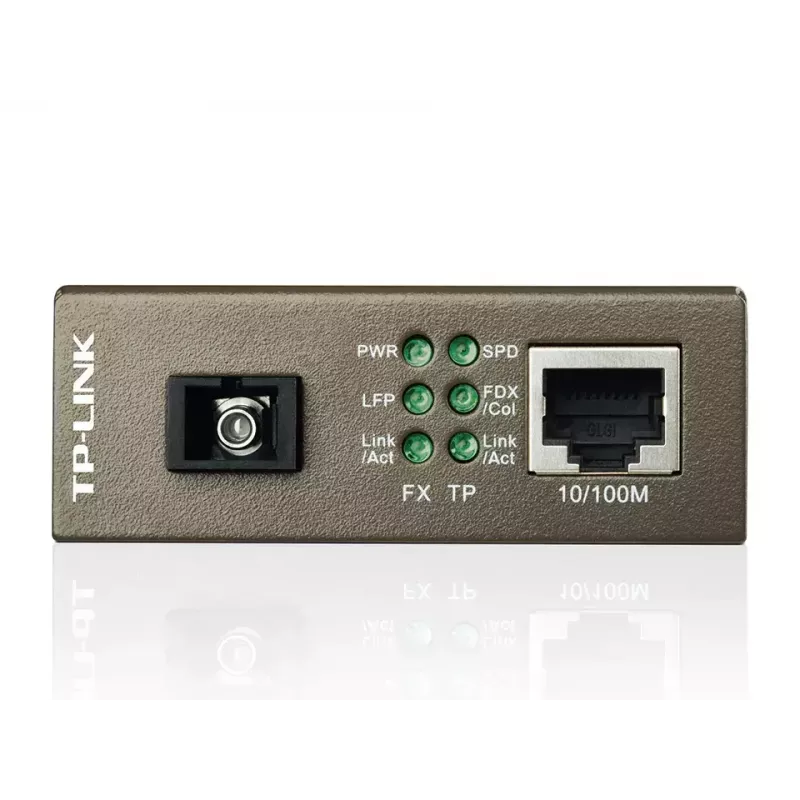

Uzstādiet MC112CS netālu no pievienojamās ierīces un barojiet to, izmantojot komplektā iekļauto adapteri. Pievienojiet vara Ethernet ierīci RJ-45 portam; pārveidotājs veiks automātisku MDI/MDI-X un automātiski vienosies par ātrumu un duplekso režīmu šajā portā. Izmantojiet vienmoda optiskās šķiedras kabeli ar SC savienotājiem un pārliecinieties, ka pretējā gala ierīce ir konfigurēta papildinošiem WDM viļņu garumiem (tai jāraida pie 1550 nm un jāuztver pie 1310 nm). Pārbaudiet savienojumu un aktivitāti, izmantojot priekšējā paneļa gaismas diodes, un apstipriniet pareizu darbību abos optiskās šķiedras savienojuma galos.

Ieteikumi

Izmantojiet sertificētu vienmoda SC optisko šķiedru un pārbaudiet, vai attālais multivides pārveidotājs vai raiduztvērējs atbalsta papildinošos WDM viļņu garumus (TX 1550 nm / RX 1310 nm), lai nodrošinātu pareizu divvirzienu darbību. Attālumiem tuvu 20 km pārbaudiet optiskās šķiedras vājinājumu un savienotāju kvalitāti; apsveriet iespēju pārbaudīt savienojuma veiktspēju pēc uzstādīšanas.
