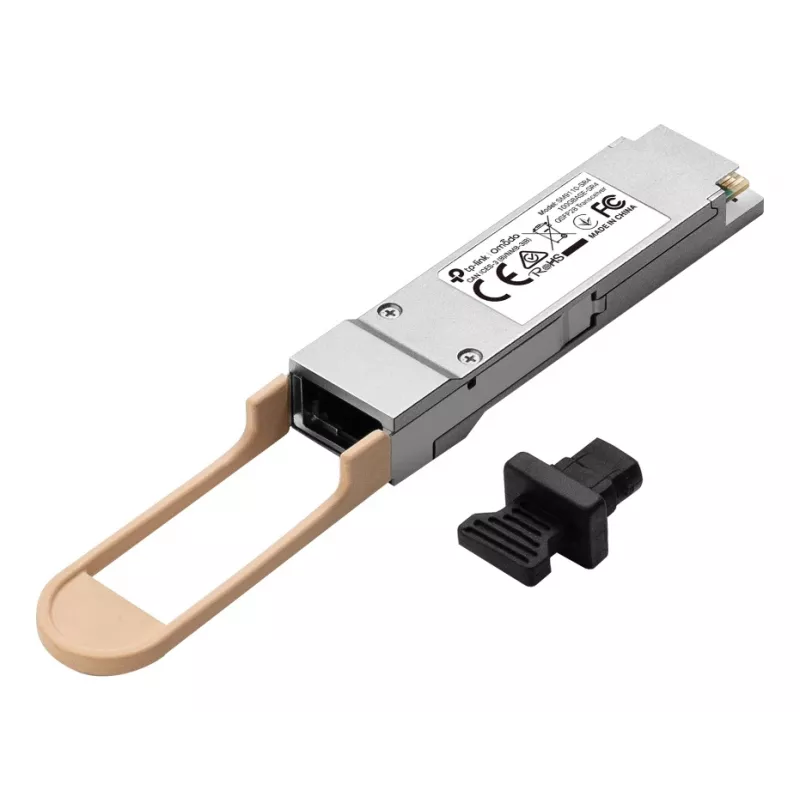

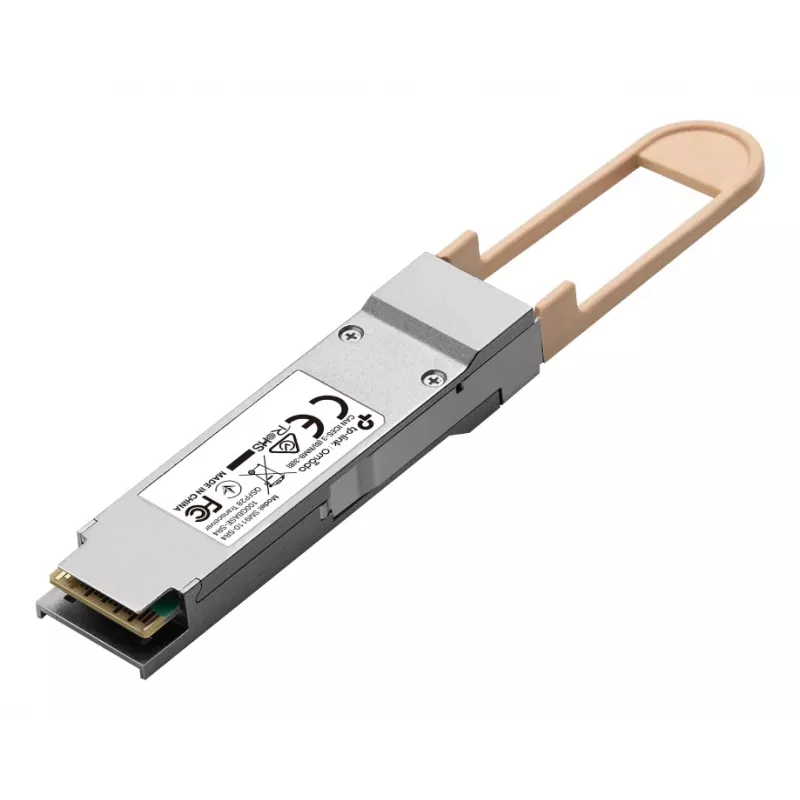

TP-Link Omada SM9110-SR4 tīkla raiduztvērēja modulis optiskās šķiedras 100000 Mbit/s QSFP28 850 nm

TP-Link Omada SM9110-SR4 ir QSFP28 daudzmodu optiskās šķiedras raiduztvērēja modulis, kas paredzēts īpaši ātriem Ethernet savienojumiem. Tas darbojas ar 850 nm viļņa garumu un atbalsta 100GBASE-SR4 un 40GBASE-SR4 lietojumus. Modulis ir karstās pieslēgšanas spējīgs un saderīgs ar QSFP28 portiem, nodrošinot augsta blīvuma savienojamību datu centru un uzņēmumu komutācijas iekārtām.

Priekšrocības

Šis raiduztvērējs atbalsta digitālo diagnostikas uzraudzību (DDM) reāllaika statusa informācijai un piedāvā kompaktu QSFP28 formas faktoru augstam portu blīvumam. Tas atbalsta 100G Ethernet līdz 100 m un 40G Ethernet līdz 150 m, izmantojot OM4 daudzmodu šķiedru, darbojas ar 3,3 V barošanu un atbilst RoHS prasībām. Modulis izmanto MPO/MTP savienotājus un ir piemērots integrēšanai esošajos optiskajos tīklos.

Piemērots

• Datu centru apkopošanas un mugurkaula-lapu komutācijai
• Ātrgaitas augšupsaitēm starp komutatoriem un maršrutētājiem
• Īsa attāluma 100G vai 40G savienojumiem, izmantojot OM4 daudzmodu šķiedru
• Augsta blīvuma QSFP28 portu izvietojumiem

Galvenās specifikācijas

• Modelis: SM9110-SR4
• Formas faktors: QSFP28
• Viļņa garums: 850 nm
• Standarti: 100GBASE-SR4, 40GBASE-SR4
• Maksimālais datu pārraides ātrums: 100000 Mbit/s (100 Gbit/s)
• Maksimālais attālums: 100 m (100G, OM4); 150 m (40G, OM4)
• Savienotāja tips: MPO-12 / MTP
• Barošanas spriegums: 3,3 V
• Diagnostika: atbalstīta digitālā diagnostikas uzraudzība (DDM)

Lietošana

Instalējiet SM9110-SR4 saderīgā QSFP28 portā komutatorā vai raiduztvērēja ligzdā, kamēr ierīce ir ieslēgta vai izslēgta (karstās pieslēgšanas iespēja). Pievienojiet MPO/MTP daudzmodu optiskās šķiedras kabeli (ieteicams OM4) modulim, nodrošinot pareizu orientāciju un drošu savienotāja fiksāciju. Pārbaudiet savienojuma statusu, izmantojot resursdatora ierīci, un uzraugiet diagnostikas parametrus caur atbalstītajām pārvaldības saskarnēm.

Ieteikumi

Izmantojiet OM4 daudzmodu šķiedru norādītajiem attālumiem, pārbaudiet saderību ar resursdatora ražotāja QSFP28 portiem, ja nepieciešams, un ievērojiet ESD apstrādes un ražotāja instalēšanas vadlīnijas, lai nodrošinātu uzticamu darbību.
