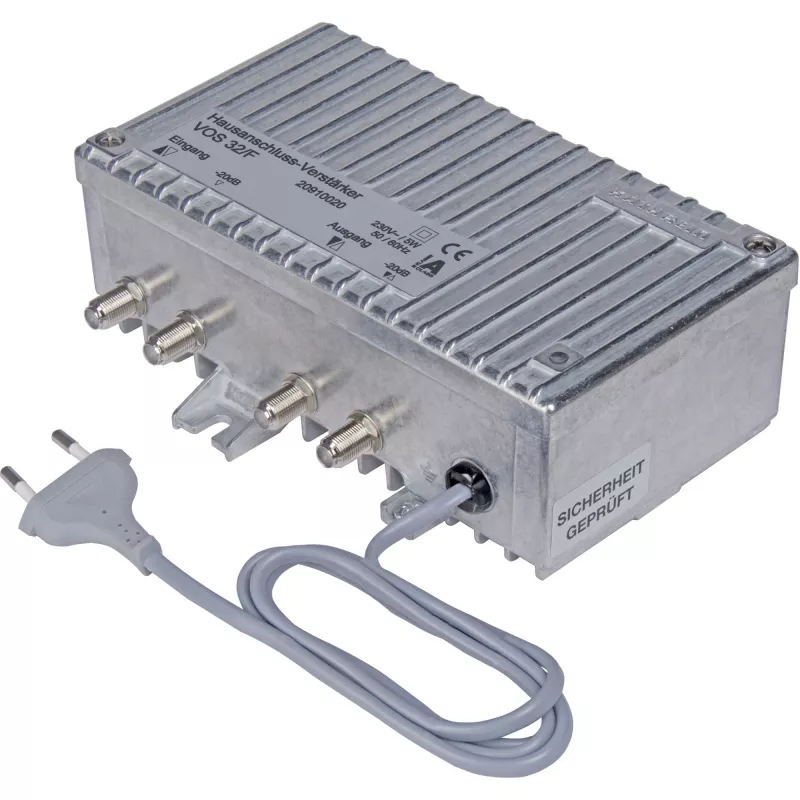

TV signāla pastiprinātājs Kathrein VOS 32/F

Kathrein VOS 32/F ir mājas sadales TV signāla pastiprinātājs, kas paredzēts stabilu, augsta līmeņa digitālo un analogo signālu nodrošināšanai plašā frekvenču diapazonā. Tas atbalsta lejupvērsto frekvenču diapazonu no 47 (vai 85) līdz 862 MHz, piedāvā izvēles atgriezeniskā kanāla iespēju un ir aprīkots ar F tipa savienotājiem ērtai integrācijai koaksiālajās instalācijās. Kompaktā ierīce apvieno mērenu enerģijas patēriņu ar mehānisku robustumu, lai to varētu izmantot sadales vajadzībām, stiprinot pie sienas vai masta.

Priekšrocības

Pastiprinātājs nodrošina izvēles pastiprinājuma iestatījumus (26 dB vai 32 dB) un nepārtraukti regulējamu izejas līmeni un izlīdzināšanu, lai pielāgotos dažādiem kabeļu garumiem un abonentu prasībām. Tas darbojas ar zemu enerģijas patēriņu (aptuveni 5 W) un uztur augstu darba līmeni 102 dBµV pie 60 dB CTB/CSO, nodrošinot labu nesēja/trokšņa veiktspēju. F tipa savienotāji nodrošina savietojamību ar standarta koaksiālajām instalācijām, un izvēles atgriezeniskais kanāls ļauj izmantot divvirzienu sistēmas, kur nepieciešams.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet Kathrein VOS 32/F sausā, vēdināmā vietā netālu no galvenās koaksiālās padeves līnijas. Pievienojiet ienākošo antenas vai sadales padevi pie ieejas F savienotāja un izvadus uz abonentu līnijām, izmantojot F savienotājus. Izvēlieties nepieciešamo pastiprinājumu (26 dB vai 32 dB) un noregulējiet līmeņa/izlīdzināšanas vadības elementus, lai kompensētu kabeļa vājinājumu un sasniegtu vēlamo signāla līmeni abonentu pieslēgvietās. Ja nepieciešama divvirzienu komunikācija, ieslēdziet un pievienojiet izvēles atgriezenisko kanālu saskaņā ar uzstādītāja norādījumiem. Nodrošiniet barošanas spriegumu 198–252 V, 50 Hz diapazonā.

Ieteikumi

Lai iegūtu vislabākos rezultātus, izmēriet signāla līmeņus pirms un pēc uzstādīšanas un precīzi noregulējiet pastiprinājumu un izlīdzināšanu, lai izvairītos no pārpiedziņas vai nepietiekama signāla gala punktos. Izmantojiet atbilstošu pārsprieguma aizsardzību un ievērojiet vietējos uzstādīšanas standartus, stiprinot un pievienojot pastiprinātāju.
