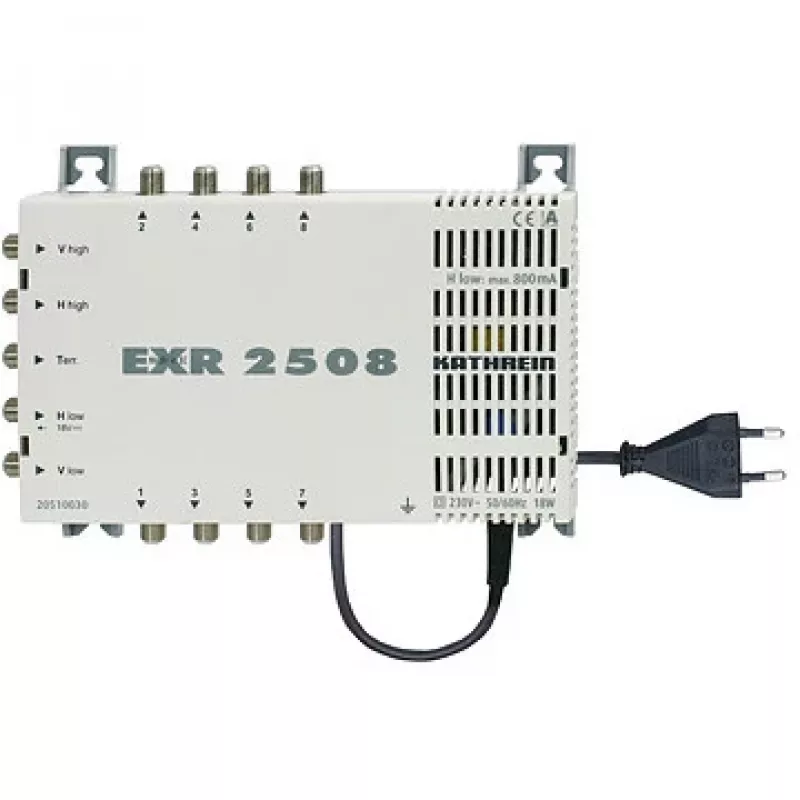

Multiswitch Kathrein EXR 2508 Pelēks

Kathrein EXR 2508 Pelēks multiswičs sadala četrus satelīta līmeņus kopā ar virszemes signāliem līdz pat astoņiem uztvērējiem. Tam ir viena virszemes ieeja un četras satelīta ieejas, ar astoņām izejām, un tas darbojas 47–862 MHz frekvenču diapazonā. Ierīce ietver integrētu pastiprinātāju un priekšuzsvaru, lai kompensētu kabeļa vājinājumu, nodrošina augstu izolāciju starp izejām un ir paredzēta iekštelpu uzstādīšanai. Multiswičs pieņem attālinātu barošanu pa horizontālajām zemajām ieejām un nodrošina virszemes uztveršanu pat tad, kad satelīta uztvērēji ir izslēgti.

Priekšrocības

Multiswičam ir nepieciešama tikai viena lejuplīnijas līnija katram uztvērējam (divas divu uztvērēju sistēmām) un tas nodrošina neatkarīgu horizontālās/vertikālās un zemās/augstās polarizācijas izvēli katram uztvērējam, izmantojot 14/18 V un 0/22 kHz vadības signālus pa koaksiālo kabeli. Iebūvētais pastiprinājums uztur zemu satelīta signāla vājinājumu, savukārt priekšuzsvars izlīdzina vājinājumu garos kabeļu maršrutos. Pasīvais virszemes joslas pārklājums (5–862 MHz) un augsta izejas izolācija samazina traucējumus starp uztvērējiem. Ierīce ir kompakta un zema enerģijas patēriņa, darbojoties ar barošanas spriegumu 198–253 V maiņstrāvas un tipisku strāvas patēriņu 20 mA.

Piemērots

Galvenās specifikācijas

Kā lietot

Pievienojiet četras satelīta ieejas un virszemes ieeju attiecīgajām padevēm. Izvelciet koaksiālos kabeļus no astoņām izejām uz uztvērējiem, nodrošinot, ka F-tipa savienotāji ir pareizi pievilkti. Kontrolējiet katra uztvērēja padeves polaritāti un joslu, izmantojot uztvērēja 14/18 V un 0/22 kHz komandas, kas tiek nosūtītas pa koaksiālo kabeli. Ja nepieciešama attālināta barošana, nodrošiniet strāvu caur horizontālajām zemajām ieejām; pārējās ieejas paliek bez sprieguma, lai nodrošinātu saderību ar vadības sistēmām, piemēram, UAS 485/585. Uzstādiet ierīci iekštelpās sausā, vēdināmā vietā un ievērojiet vietējos noteikumus attiecībā uz pieslēgšanu elektrotīklam.

Ieteikumi

Lai sasniegtu labāko veiktspēju, izmantojiet augstas kvalitātes koaksiālo kabeli ar pareizi uzstādītiem F-tipa savienotājiem, saglabājiet kabeļu maršrutus pēc iespējas īsākus un pārbaudiet uztvērēja iestatījumus sprieguma un toņa kontrolei. Plānojot lielākas kaskādētas sistēmas, ņemiet vērā pastiprinātāja pastiprinājumu un priekšuzsvaru, lai uzturētu atbilstošus signāla līmeņus tālākajās izejās.
