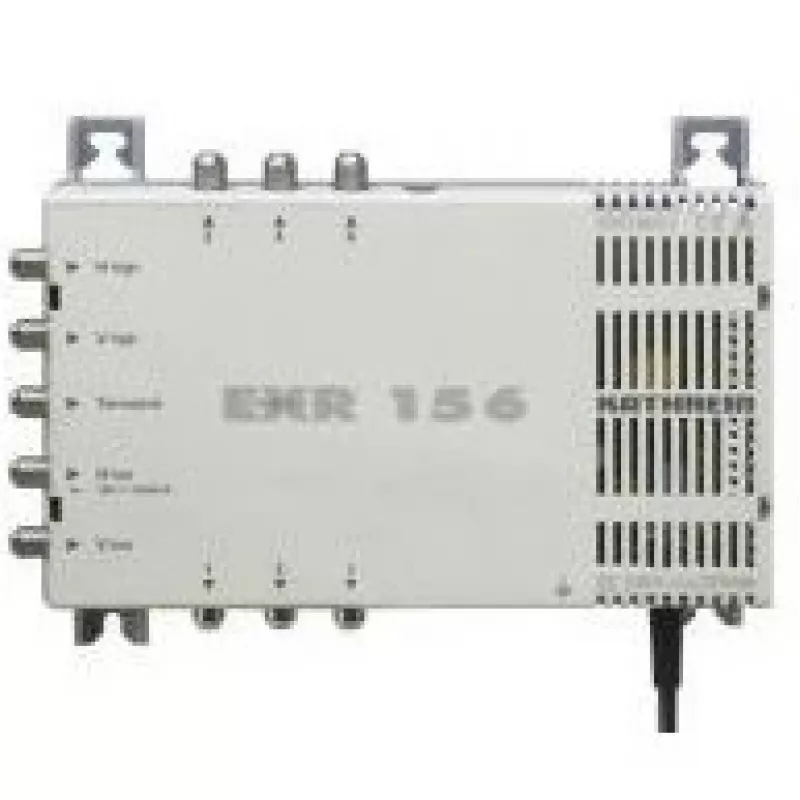

EXR 156 Kathrein pelēka

Kathrein EXR 156 pelēka ir kompakts daudzslēdžu sadales pastiprinātājs apvienotai virszemes un satelīta TV izplatīšanai. Tas aptver frekvenču diapazonu 47–862 MHz virszemes signāliem un 950–2150 MHz satelīta signāliem, nodrošina vienu virszemes ieeju, četras satelīta izejas un sešas apakšizejas, un izmanto F tipa RF savienotājus. Ierīcē ir integrēts 18 V / 550 mA barošanas avots, un tai ir zems iekšējais enerģijas patēriņš – 25 mA.

Priekšrocības

EXR 156 piedāvā elastīgu signāla sadali mazām līdz vidējām instalācijām, apvienojot virszemes un satelīta izplatīšanu vienā korpusā. Tā integrētais barošanas bloks vienkāršo uzstādīšanu, piegādājot nepieciešamo spriegumu pieslēgtajiem satelīta LNB, savukārt F tipa savienotāji nodrošina standarta, uzticamus RF savienojumus. Ierīce ir kompakta un viegla, tāpēc piemērota uzstādīšanai vietās ar ierobežotu telpu.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet EXR 156 sausā, vēdināmā vietā un pievienojiet virszemes antenu virszemes ieejai un satelīta šķīvja LNB(-us) satelīta ieejām, izmantojot F tipa savienotājus. Pievienojiet ierīci elektrotīklam (198–253 V maiņstrāva), lai integrētais barošanas bloks varētu nodrošināt 18 V / 550 mA satelīta izejām. Izvadiet izejas uz uztvērējiem vai skaņotājiem caur koaksiālajiem kabeļiem, kas aprīkoti ar F savienotājiem. Pārbaudiet signāla līmeņus katrā izejā un, ja nepieciešams, noregulējiet pakārtoto pastiprinājumu.

Ieteikumi

Uzticamai darbībai izmantojiet labas kvalitātes koaksiālos kabeļus un F savienotājus, saglabājiet kabeļu garumus pēc iespējas īsākus un pēc uzstādīšanas veiciet signāla līmeņa mērījumus. Nepakļaujiet ierīci mitrumam un nodrošiniet pietiekamu ventilāciju ap korpusu.
