Satelīta multisvičs Kathrein VWS 2900

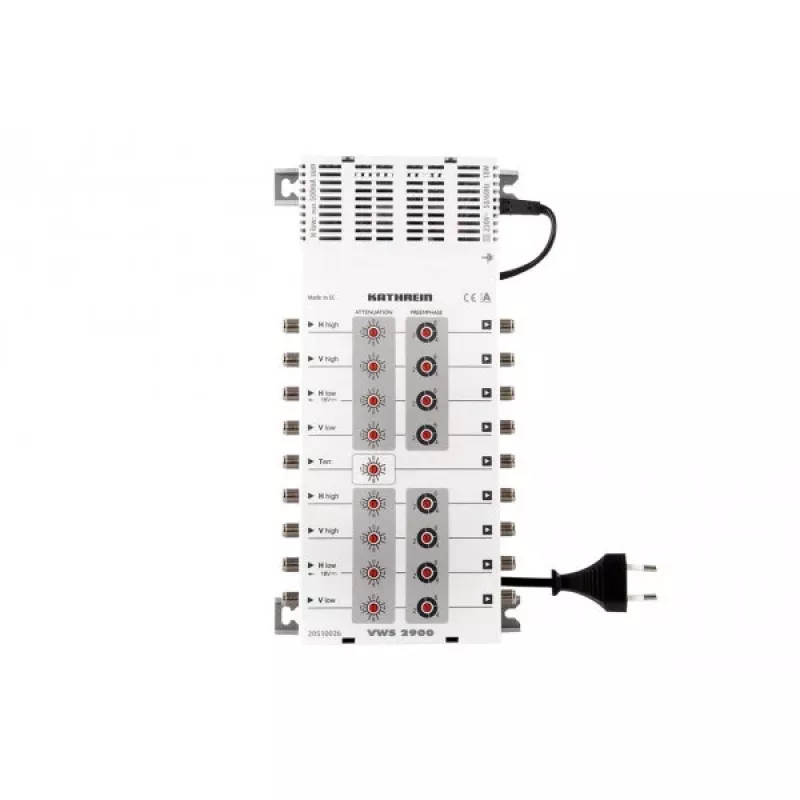

Kathrein VWS 2900 ir kompakts satelīta multisvičs, kas paredzēts satelīta signālu sadalei no vienas ieejas uz astoņām izejām. Tas aptver plašu frekvenču diapazonu no 950 līdz 2150 MHz, un tam ir iebūvēts barošanas bloks ar rezerves LNB barošanas strāvu 500 mA. Ierīce atbalsta virszemes frekvenču diapazonu no 47 līdz 862 MHz un nodrošina izejas līmeni līdz 104 dBµV, padarot to piemērotu mazām līdz vidējām multisviču instalācijām.

Priekšrocības

Multisvičs piedāvā apvienotu satelīta un virszemes sadales iespēju vienā korpusā, ar plašu satelīta frekvenču diapazonu (950–2150 MHz) un uzticamu LNB barošanu ar 500 mA rezerves strāvu. Tā kompaktie izmēri padara to piemērotu uzstādīšanai skapjos vai uz montāžas plāksnēm, un integrētais barošanas bloks vienkāršo sistēmas vadu izvietojumu.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet Kathrein VWS 2900 piemērotā vietā, piemēram, sadales skapī vai pie sienas kronšteina. Pievienojiet ienākošo satelītantenas kabeli pie satelīta ieejas un virszemes antenu pie virszemes ieejas. Pievienojiet līdz astoņiem uztvērēja kabeļiem pie izejas portiem. Nodrošiniet, lai ierīce būtu pieslēgta elektrotīklam (198–253 V), lai integrētais barošanas bloks varētu barot LNB. Pārbaudiet signāla līmeņus katrā izejā un, ja nepieciešams, pielāgojiet pakārtoto aprīkojumu.

Ieteikumi

Izmantojiet piemērotus koaksiālos kabeļus un savienotājus, lai samazinātu zudumus; pēc uzstādīšanas veiciet signāla līmeņa mērījumus, lai apstiprinātu atbilstošus līmeņus visās pieslēgvietās. Pirms paļaušanās uz multisviču LNB barošanai pārliecinieties, ka 500 mA rezerves LNB strāva ir pietiekama jūsu LNB konfigurācijai.
