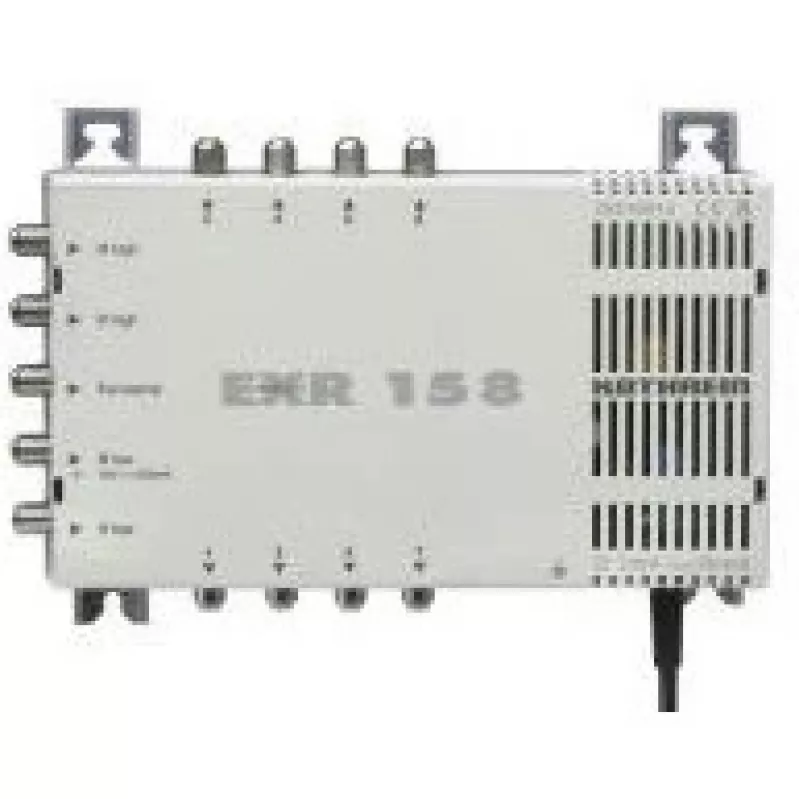

Multiswitch Kathrein EXR 158 Pelēks

Kathrein EXR 158 Pelēks vairāku pieslēgumu slēdzis sadala satelīta un virszemes signālus vairākiem abonentiem. Tas pieņem četras satelīta ieejas un vienu virszemes ieeju, aptverot frekvenču diapazonu 47–862 MHz. Ierīce ietver F tipa RF savienotājus un integrētu 18 V/550 mA barošanas avotu satelīta līniju barošanai, atbalstot signāla sadali līdz astoņām abonentu izejām. Kompakts un viegls, tas ir paredzēts strukturētai sadalei dzīvojamo vai nelielu komerciālo satelītu uztveršanas sistēmās.

Priekšrocības

Vairāku pieslēgumu slēdzis nodrošina vienlaicīgu satelīta un virszemes signālu sadali uz astoņām izejām ar zemu savienojuma zudumu norādītajās joslās. Iebūvētais barošanas avots samazina nepieciešamību pēc ārēja barošanas bloka, un standarta F savienotāji nodrošina savietojamību ar parastajiem koaksiālajiem kabeļiem. Tā frekvenču diapazons 47–862 MHz atbalsta gan satelīta starpfrekvences, gan virszemes apraides pakalpojumus.

Piemērots

Galvenās specifikācijas

Kā lietot

Savienojiet četras satelīta LNB padeves ar satelīta ieejām un virszemes antenu ar virszemes ieeju, izmantojot F tipa koaksiālos savienotājus. Pievienojiet katru abonenta kabeli astoņām izejas pieslēgvietām. Pārliecinieties, ka integrētais barošanas avots ir pievienots elektrotīklam (198–253 V AC), lai vairāku pieslēgumu slēdzis varētu piegādāt 18 V/550 mA satelīta līnijām. Pārbaudiet polaritāti un nostipriniet savienojumus, lai samazinātu signāla zudumu.

Ieteikumi

Uzstādiet vairāku pieslēgumu slēdzi sausā, vēdināmā vietā tuvu ienākošajai antenas kabeļu sistēmai. Izmantojiet kvalitatīvus koaksiālos kabeļus un pareizi pievilktus F savienotājus. Ja signāla līmeņi ir vāji, pirms pastiprinātāju pievienošanas pārbaudiet LNB izlīdzinājumu un kabeļu integritāti; plānojot sadali, ievērojiet norādītās savienojuma zudumu vērtības.
