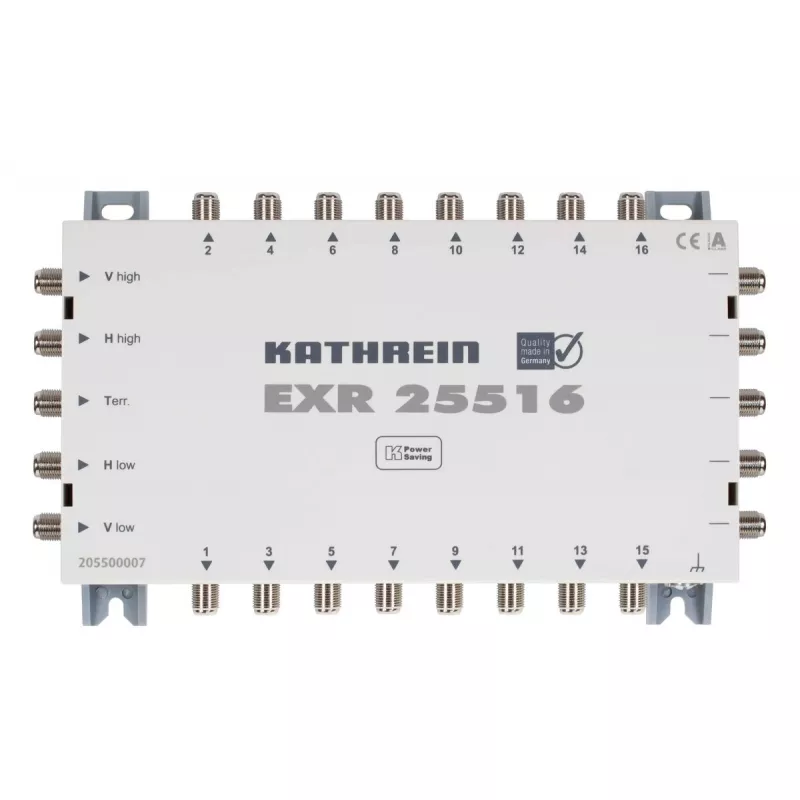

Satelīta multiswičs Kathrein EXR 25516 5 ieejas 16 izejas

Kathrein EXR 25516 satelīta multiswičs nodrošina 5 ieejas un 16 izejas, lai sadalītu četrus satelīta polarizācijas/pozicionēšanas līmeņus, kā arī virszemes signālus vairākiem uztvērējiem. Tas nodrošina 25 dB atsaisti horizontālajiem un vertikālajiem signāliem un izejas līmeni līdz 109 dBµV. Kompaktais korpuss (239 mm × 43 mm × 148 mm) ir paredzēts iekštelpu uzstādīšanai un atbalsta kaskadētu sistēmas paplašināšanu.

Priekšrocības

Multiswičs ļauj katram uztvērējam izmantot vienu koaksiālo līniju (divas līnijas dvīņu uztvērējiem), vienlaikus ļaujot neatkarīgi izvēlēties horizontālo/vertikālo un zemo/augsto joslu no jebkura uztvērēja, izmantojot 14/18 V un 0/22 kHz signālus. Integrētais pastiprinātājs ar priekškorekciju kompensē kabeļa vājinājumu, lai samazinātu savienojuma zudumus satelīta diapazonā. Augsta atsaiste starp izejām samazina traucējumus, un virszemes ceļš paliek pieejams pat tad, kad satelīta uztvērēji ir izslēgti. Ierīce atbalsta caurlaides savienojuma paplašināšanu ar 16 savienojumiem katrai ierīcei, un var kaskadēt līdz sešām ierīcēm. Enerģijas taupīšanas funkcija izslēdz LNB spriegumu gala multiswičā, kad netiek konstatēta uztvērēja darbība.

Piemērots

• Daudzdzīvokļu ēkām un vairāku mājokļu instalācijām, kas izplata satelīta un virszemes televīziju
• Mazām komerciālām vietām, kur nepieciešamas vairākas uztvērēja pieslēgvietas
• Sistēmām, kur nepieciešama kaskādes paplašināšana līdz sešiem multiswičiem

Galvenās specifikācijas

• Zīmols: Kathrein
• Modelis: EXR 25516 (MPN 205500007, EAN 4063242002191)
• Ieejas: 5 (četri satelīta līmeņi + virszemes)
• Izejas: 16
• Atsaiste: 25 dB (H/V)
• Izejas līmenis: līdz 109 dBµV
• Virszemes diapazons: 5–862 MHz pasīvs
• Kaskadējams: līdz 6 ierīcēm; caurlaides savienojuma paplašināšana par 16 savienojumiem katrai
• Vadība: 14/18 V un 0/22 kHz pārslēgšana caur koaksiālo kabeli
• Uzstādīšana: iekštelpās
• Izmēri (P × D × A): 239 × 43 × 148 mm

Lietošana

Uzstādiet multiswiču iekštelpās un pievienojiet satelīta antenu un virszemes antenu norādītajām ieejām. No katras uztvērēja izejas izvelciet vienu koaksiālo kabeli; dvīņu uztvērējiem nepieciešamas divas līnijas. Uztvērēji kontrolē polarizācijas un joslas pārslēgšanu, nosūtot 14/18 V un 0/22 kHz signālus pa koaksiālo kabeli. Lielākām sistēmām pievienojiet papildu EXR 25516 vienības kaskādē, izmantojot caurlaides savienojumus, ievērojot maksimālo sešu kaskādētu ierīču ierobežojumu un paplašinot ar 16 savienojumiem katrai ierīcei. Nodrošiniet pareizu polaritāti un drošus RF savienojumus, lai izvairītos no signāla zudumiem.

Ieteikumi

Izmantojiet kvalitatīvu koaksiālo kabeli un pievelciet F tipa savienotājus atbilstoši specifikācijām. Saglabājiet kabeļa garumu, cik vien īsu praktiski iespējams, un, ja nepieciešams, izmantojiet priekškorekcijas iestatījumus, lai kompensētu garo kabeļu vājinājumu. Novietojiet multiswiču ventilējamā iekštelpu vietā, prom no mitruma. Sarežģītām instalācijām vai traucējummeklēšanai konsultējieties ar kvalificētu uzstādītāju.
