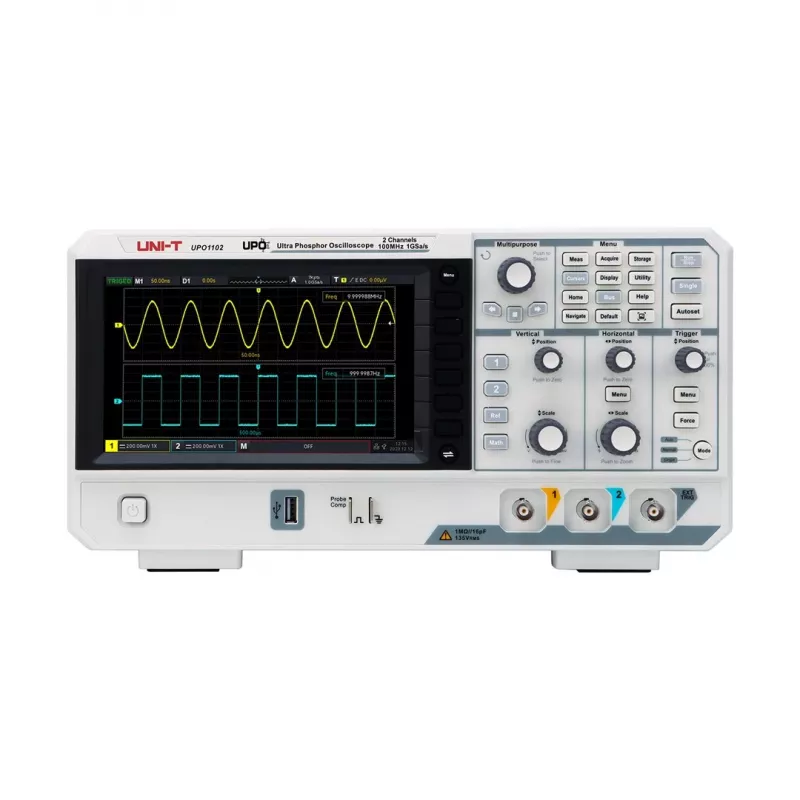

Uni-T UPO1102 100 MHz 2-Kanālu Digitālais Osciloskops

Uni-T UPO1102 ir augstas veiktspējas 100 MHz digitālais osciloskops ar 2 kanāliem, reālā laika iztveršanas ātrumu 1 GSa/s un atmiņas dziļumu 56 Mpts. Paredzēts profesionāliem inženieriem un tehniķiem, tas nodrošina uzlabotu trigerēšanu, automātiskos mērījumus un seriālās kopnes dekodēšanu efektīvai problēmu novēršanai un analīzei.

Priekšrocības

Ar viļņu formu uztveršanas ātrumu līdz 400 000 wfms/s secības režīmā, UPO1102 viegli uztver retus kļūmes signālus un pārejošus notikumus. 8 collu TFT LCD displejs ar 800x600 izšķirtspēju nodrošina skaidru viļņu formu apskati. Tā visaptverošie trigeru veidi un 34 automātiskie mērījumi vienkāršo atkļūdošanas uzdevumus.

Piemērots

• Elektronikas remonta un apkopes laboratorijām
• Iebūvēto sistēmu izstrādei
• Izglītības iestādēm un apmācībai
• Pētniecībai un attīstībai

Galvenās specifikācijas

• Joslas platums: 100 MHz
• Kanāli: 2
• Reālā laika iztveršanas ātrums: 1 GSa/s
• Atmiņas dziļums: 56 Mpts
• Displejs: 8 collu TFT LCD, 800x600 pikseļi
• Vertikālā jutība: 1 mV/div līdz 20 V/div
• Laika bāzes diapazons: 2 ns/div līdz 1000 s/div
• Trigeru veidi: Edge, Pulse, Runt, Window, Nth Edge, Delay, Timeout, Duration, Setup/Hold, Slope, Video, Code, Bus
• Automātiskie mērījumi: 34 veidi
• Matemātiskās funkcijas: +, -, *, /, FFT, Integral, Differential, Square Root, User Defined
• Seriālās kopnes dekodēšana: RS232/UART, I2C, SPI, CAN, LIN
• Saskarnes: USB Host, USB Device, LAN, AUX Out
• Barošana: 100V-240V AC, 50/60Hz

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet iekļautās zondes un nodrošiniet pareizu zemējumu. Osciloskops atbalsta programmatūras atjauninājumus caur USB. Sīkāku informāciju par uzlabotu trigerēšanu un dekodēšanas iestatīšanu skatiet rokasgrāmatā.
