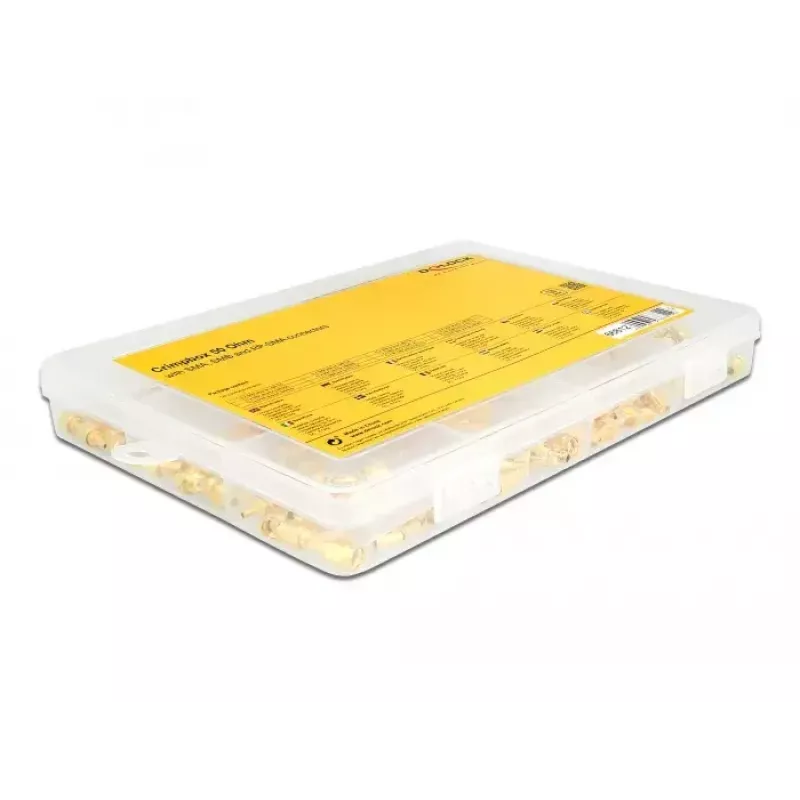

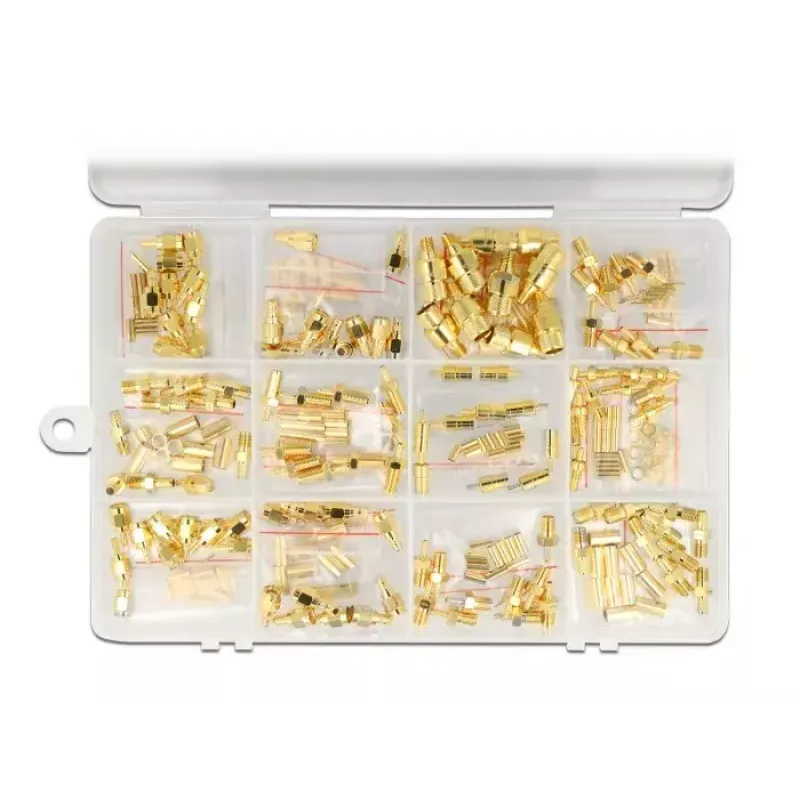

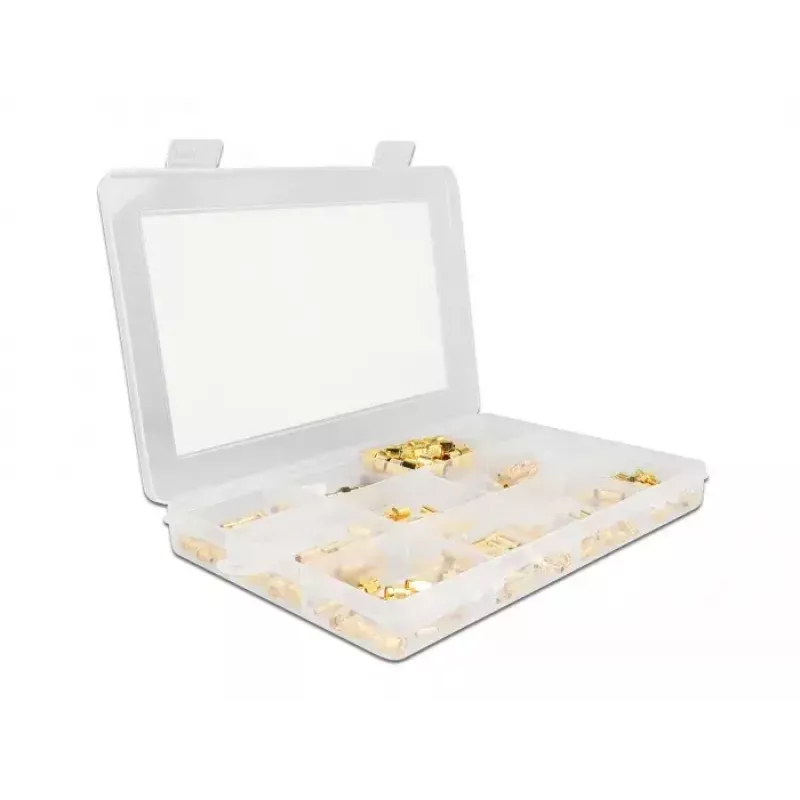

Vadu savienotājs DeLOCK 66812 SMA SMB RP-SMA zelta

DeLOCK 66812 vadu savienotāju komplektā ir iekļauti augstfrekvences SMA, RP-SMA un SMB savienotāji ar zelta pārklājumu. Komplektā ir 120 kontaktdakšas un ligzdas, kas piemērotas antenu, telekomunikāciju iekārtu un citu RF komponentu savienošanai. Kompakti iepakotais komplekts ir paredzēts tehniķiem un hobijiem, kuriem nepieciešami vairāki savienotāju veidi un izmēri kabeļiem LMR100, LMR200, LMR400 un RG-174.

Priekšrocības

Ar zeltu pārklātie SMA, RP-SMA un SMB kontakti uzlabo korozijizturību un nodrošina uzticamu elektrisko savienojumu. Komplektā ir iekļauti gan kontaktdakšu, gan ligzdu varianti vairākiem kabeļu veidiem, tādējādi samazinot nepieciešamību iegādāties atsevišķus savienotājus. SMA skrūvējamā fiksācijas konstrukcija nodrošina mehānisku izturību kompaktos izmēros, savukārt RP-SMA piedāvā apgrieztās polaritātes variantu, ko parasti izmanto WLAN ierīcēs.

Piemērots

• Antenu savienojumi WLAN un telekomunikāciju ierīcēm
• RF un datu komunikācijas projekti, izmantojot LMR100, LMR200, LMR400 vai RG-174 kabeļus
• RF kabeļu mezglu remonts, prototipēšana un partiju montāža

Galvenās specifikācijas

• Saturs: kopā 120 savienotāji (skatīt zemāk esošo sarakstu)
• Ietver: SMA kontaktdakšas un ligzdas, RP-SMA kontaktdakšas un ligzdas, SMB kontaktdakšas un ligzdas
• Savienotāja pārklājums: zelts
• Kabeļu saderība: LMR100, LMR200, LMR400, RG-174 (konkrēti priekšmeti pieskaņoti kabeļu veidiem)
• Zīmols: DELOCK, MPN: 66812, EAN: 4043619668120
• Izcelsmes valsts: Taivāna

Kā lietot

Izvēlieties savienotāja veidu un atbilstošu savienotāju norādītajam kabelim (LMR100, LMR200, LMR400 vai RG-174). Sagatavojiet kabeļa galu saskaņā ar savienotāja montāžas instrukcijām (noņemiet ārējo apvalku, atsedziet pinumu un dielektriķi pēc nepieciešamības). Piestipriniet savienotāja daļas un nostipriniet atbilstoši savienotāja veidam: pieskrūvējiet SMA savienotājus un salieciet SMB vai RP-SMA atbilstoši to attiecīgajām iespiešanas/fiksācijas metodēm. Pirms galīgās montāžas pārliecinieties par pareizu centrālā vada izlīdzināšanu kontaktdakšas/ligzdas kontaktu saderībai.

Ieteikumi

Izmantojiet piemērotus kabeļu noņemšanas rīkus un ievērojiet standarta RF montāžas praksi, lai nesabojātu vadu vai dielektriķi. Verificējiet polaritāti, izmantojot RP-SMA savienotājus WLAN iekārtās. Uzglabājiet neizmantotos savienotājus sausā, no putekļiem brīvā vidē, lai saglabātu zelta pārklājumu.
