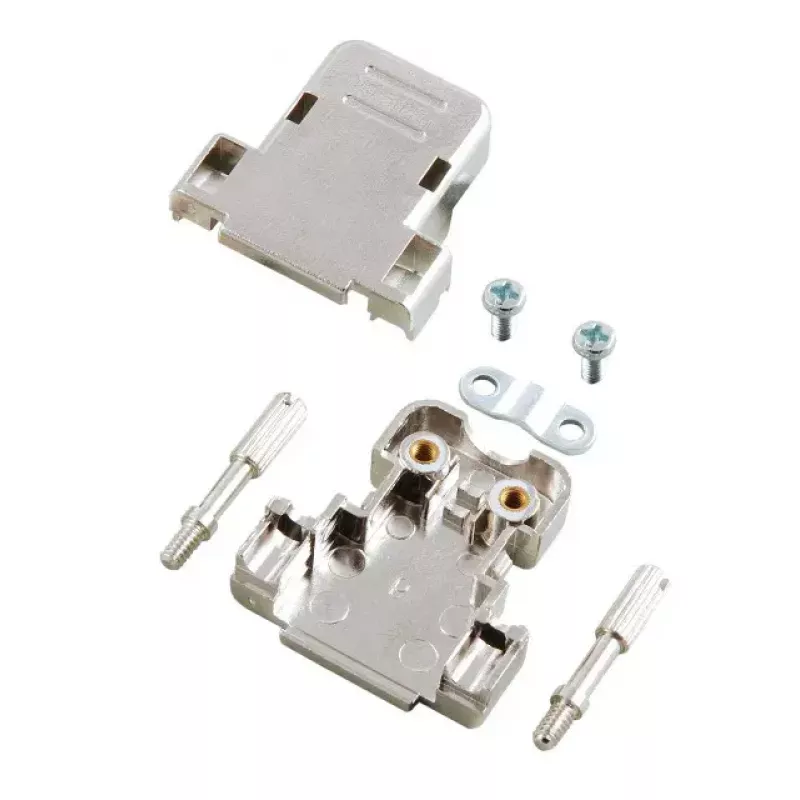

Vadu savienotājs Dsub 15-pin EFB Elektronik 29522.1

EFB Elektronik 29522.1 vadu savienotājs ir D-Sub 15-pin savienotājs, kas paredzēts uzticamiem signāla un zemsprieguma elektriskajiem savienojumiem. Tam ir sudraba krāsas metāla korpuss un kompakti izmēri, kas padara to piemērotu integrēšanai iekārtu paneļos, kabeļu komplektos un remonta projektos, kur nepieciešams standarta D-sub interfeiss. Savienotājs tiek piegādāts atsevišķi un ir paredzēts lietošanai vidēs, kur nepieciešams izturīgs savienotāja korpuss ar noteiktiem mehāniskiem izmēriem.

Priekšrocības

Sudraba krāsas metāla konstrukcija nodrošina mehānisku izturību un elektromagnētiskās ekranēšanas īpašības salīdzinājumā ar nemetāla korpusiem. Dsub 15-pin izkārtojums atbalsta izplatītas 15-pin vadu shēmas un ļauj viegli savienot pāri ar atbilstošām ligzdām. Tā kompaktais izmērs un standartizētā forma vienkāršo uzstādīšanu ierobežotās telpās vai uz iekārtu priekšējiem paneļiem, vienlaikus saglabājot konsekventu savienojuma interfeisu.

Piemērots

• Signāla pārraidei starp ierīcēm, izmantojot 15-pin D-sub interfeisu
• Esošo D-sub savienotāju remontam un nomaiņai iekārtās
• Pielāgotiem kabeļu komplektiem un paneļos montējamiem savienojumiem
• Industriāliem un laboratorijas instrumentiem, kam nepieciešams kompakts metāla savienotājs

Galvenās specifikācijas

• Savienotāja tips: D-sub 15-pin (vīrišķā/sieviešu dzimuma konfigurācija atkarīga no savienojamās aparatūras)
• Korpusa materiāls: sudraba krāsas metāls
• Ārējais diametrs: 8 mm
• Platums: 31 mm
• Dziļums: 32 mm
• Pārdots kā: viens gabals

Kā lietot

Izlīdziniet savienotāju ar atbilstošo D-sub ligzdu, nodrošinot, ka tapu orientācija atbilst savienojamajam savienotājam. Nostipriniet savienotāju, izmantojot tā montāžas vai bloķēšanas mehānismu, kā to paredz savienojamā aparatūra vai kabeļa montāžas procedūra. Lodējot vai presējot vadus pie savienotāja tapām, ievērojiet standarta praksi attiecībā uz stiepes samazināšanu un izolāciju, lai uzturētu uzticamu elektrisko kontaktu un novērstu mehānisko spriedzi uz galiem.

Ieteikumi

Izmantojiet savienotāju sausos, tīros apstākļos un izvairieties no pakļaušanas korozīvai videi. Pirms strāvas pieslēgšanas pārbaudiet tapu vadu savienojumus ar nepārtrauktības testeri un nodrošiniet atbilstošu kabeļa stiepes samazināšanu, lai novērstu bojājumus lodētajiem vai presētajiem savienojumiem.
