Vadu savienotājs EFB Elektronik 37512.1-100

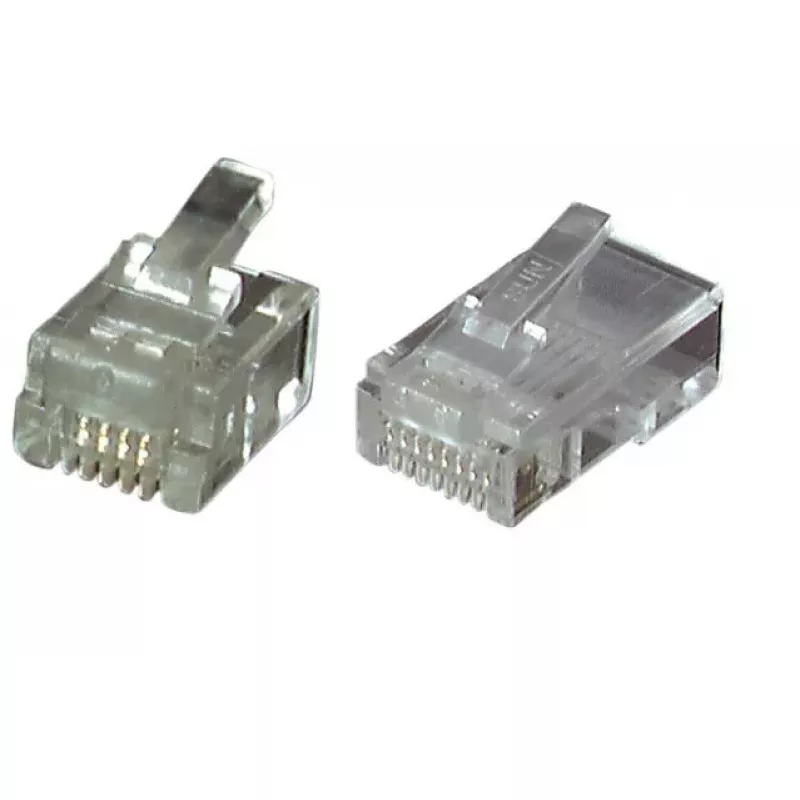

EFB Elektronik 37512.1-100 ir caurspīdīgs modulārais savienotājs (RJ10, 4P4C), kas paredzēts lietošanai ar plakaniem U/UTP (UTP) kabeļiem. Piegādāts iepakojumā pa 100 gabaliem, savienotājs ir paredzēts tālruņu un zema ātruma datu savienojumu veidošanai, kur nepieciešams neekranēts 4 dzīslu modulārais spraudnis. Caurspīdīgais korpuss ļauj vizuāli pārbaudīt vadītāju novietojumu, lai atvieglotu pareizu savienošanu.

Priekšrocības

Caurspīdīgs korpuss vieglai vadītāju secības un pareizas ievietošanas identificēšanai. Savietojams ar standarta plakaniem tālruņa kabeļiem un piemērots parastiem 4P4C lietojumiem. Piegādāts 100 gabalu iepakojumā, lai atbalstītu vairākus savienojumus un nelielas ražošanas sērijas. Neekranēta konstrukcija padara savienotāju vienkāršu un rentablu neekranētiem instalācijām.

Piemērots

• Tālruņu klausulēm un īsiem mājas tālruņa pagarinātājiem
• Zema ātruma datu līnijām, kurām nepieciešami 4P4C savienojumi
• Plakanu U/UTP (UTP) tālruņa kabeļu labošanai vai montāžai

Galvenās specifikācijas

• Tips: Modulārais savienotājs RJ10 (4P4C), neekranēts
• Materiāls: Caurspīdīgas plastmasas korpuss
• Kabeļa tips: Plakans U/UTP (UTP) tālruņa kabelis
• Daudzums iepakojumā: 100 gab.
• Zīmols: EFB Elektronik
• MPN: 37512.1-100
• EAN: 4049759133863

Kā lietot

Sagatavojiet plakano kabeli, noņemot ārējo apvalku, lai atklātu četrus vadītājus, un izlīdziniet tos vajadzīgajā krāsu secībā. Ievietojiet vadītājus pilnībā savienotājā, lai katrs vads atrastos zem sava kontakta. Izmantojiet saderīgu presēšanas instrumentu, kas paredzēts RJ10/RJ11/RJ12/RJ45 savienotājiem (EFB Elektronik Art.-Nr. E-MUC410), lai droši nopresētu savienotāju. Par citiem saderīgiem presēšanas instrumentiem pārbaudiet ražotāja ieteikumus.

Ieteikumi

Vienmērīgiem savienojumiem izmantojiet ieteikto presēšanas instrumentu (Art.-Nr. E-MUC410). Izvairieties no šo neekranēto savienotāju lietošanas vidē ar augstu elektromagnētisko traucējumu līmeni; ja nepieciešams, izvēlieties ekranētas alternatīvas. Uzglabājiet savienotājus sausā vietā, lai novērstu kontaktu piesārņošanu.
