Ventilatora panelis EFB Elektronik 691655V3

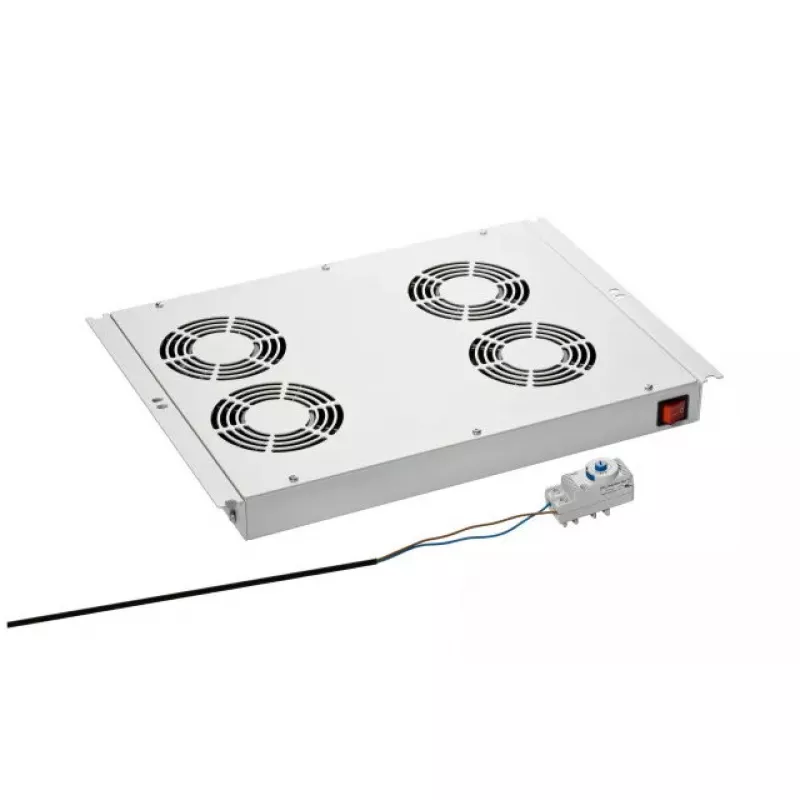

EFB Elektronik 691655V3 ventilatora panelis ir 19 collu, montējams statīvā dzesēšanas bloks, kas paredzēts uzstādīšanai tīkla un serveru skapju jumtā. Panelis ir izgatavots no tērauda loksnes ar gaiši pelēku (RAL7035) vai dziļi melnu (RAL9005) krāsojumu, tā dziļums ir 352 mm un platums 48,3 cm, un tajā ir četri ventilatori efektīvai gaisa plūsmai. Ierīce ir paredzēta nominālajam spriegumam 230 V, 50 Hz, un tai ir apgaismots IESLĒGŠANAS/IZSLĒGŠANAS slēdzis, aizmugurē izvietota IEC C14 strāvas ieeja un zemējuma ligzda. Termostats un montāžas materiāli ir iekļauti; papildu 19" montāžas komplekts ir pieejams atsevišķi.

Priekšrocības

Ventilatora panelis nodrošina kompaktu 19" savietojamību un nelielu 352 mm dziļumu, kas piemērots standarta statīviem, kur nepieciešama jumta montāža. Iekļautais termostats un montāžas materiāli vienkāršo uzstādīšanu un nodrošina temperatūras kontrolētu ventilatora darbību. Aizmugurē izvietotā IEC C14 strāvas ieeja un atsevišķs zemējuma savienojums uztur strāvas kabeļus kārtīgus un pieejamus. Tērauda konstrukcija ar industriālo krāsojumu nodrošina mehānisko stabilitāti un savietojamību ar izplatītākajām statīvu krāsām.

Piemērots

• Tīkla un serveru skapju dzesēšanai no jumta
• Lietojumam, kam nepieciešama 19" statīvu savietojamība ar ierobežotu dziļumu
• Temperatūras kontrolētai ventilācijai, izmantojot ārēju termostatu

Galvenās specifikācijas

• Formas faktors: 19" ventilatora panelis uzstādīšanai skapju jumtā
• Izmēri: platums 48,3 cm (19"), dziļums 352 mm
• Materiāls: tērauda loksne
• Apdare: RAL7035 gaiši pelēks / RAL9005 dziļi melns
• Ventilatori: četri integrēti ventilatori (rūpnīcā uzstādīti)
• Nominālais ieejas spriegums: 230 V, 50 Hz
• Strāvas pieslēgums: aizmugurē izvietota IEC C14 ieeja (barošanas kabelis nav iekļauts)
• Vadība: caur pievienotu termostatu (termostats iekļauts)
• Slēdzis: apgaismots IESLĒGT/IZSLĒGT
• Aizmugures zemējuma savienojums: zemējuma ligzda
• Svars: 7 kg

Kā lietot

Montējiet ventilatora paneli saderīga tīkla vai serveru skapja jumta sadaļā, izmantojot piegādātos montāžas materiālus vai papildu 19" montāžas komplektu, ja nepieciešams. Pievienojiet piemērotu IEC C13 barošanas kabeli aizmugurējai IEC C14 ieejai un iespraudiet 230 V, 50 Hz barošanas avotā. Pievienojiet iekļauto termostatu un iestatiet vēlamo temperatūras slieksni, lai iespējotu automātisku ventilatora darbību; izmantojiet apgaismoto IESLĒGŠANAS/IZSLĒGŠANAS slēdzi manuālai kontrolei. Pārliecinieties, ka aizmugures zemējuma ligzda ir savienota ar skapja zemējumu drošai darbībai.

Ieteikumi

Uzstādiet ierīci skapjos ar atbilstošiem gaisa plūsmas ceļiem un izvairieties no ieplūdes vai izplūdes zonu aizsegšanas. Izmantojiet termostatu, lai novērstu nevajadzīgu ventilatora darbības laiku un uzturētu stabilu iekšējo skapja temperatūru. Izvēlieties barošanas kabeli, kas atbilst vietējam elektrotīklam, un pārliecinieties, ka skapja montāžas punkti sakrīt ar paneļa dziļumu un 19" montāžas shēmu.
