Vertiv Geist VP4G20AE strāvas sadales bloks (PDU) 42 maiņstrāvas kontaktligzdas 0U melns

Vertiv VP4G20AE ir pārraugāms vertikāls 0U trīsfāžu strāvas sadales bloks (PDU), kas paredzēts statīva elektroenerģijas sadalei un attālinātai strāvas pārvaldībai. Ierīce nodrošina IEC C13 un IEC C19 kontaktligzdu kombināciju – 36 C13 un 6 C19 – kopā 42 maiņstrāvas kontaktligzdas, un savienošanai tiek izmantots 3 m IEC 60309 ievades kabelis (3P+N+E, IP44). Tā atbalsta nominālo ieejas spriegumu 200–240/346–415 V ar frekvenci 50–60 Hz un līdz 16 A uz vienu ieeju, nodrošinot pieejamo jaudu, kas piemērota trīsfāžu statīvu videi. Integrētā pārraudzība sniedz strāvas, jaudas un sprieguma mērījumus un nodrošina tīkla piekļuvi, izmantojot tādus protokolus kā SNMP, HTTP/S, SSH un NTP. Ierīcei ir viegli nolasāms 128 x 128 pikseļu skārienekrāna LCD displejs, kas ļauj tieši uz ierīces attēlot jaudas datus, kā arī iekšējs orientācijas sensors, kas nodrošina pareizu displeja izkārtojumu gan horizontālā, gan vertikālā uzstādīšanā. Sertifikāti ietver IEC 62368-1, CE un UKCA, kā arī reģionālās EMC atbilstības zīmes.

Priekšrocības

Pārraugāmā konstrukcija sniedz katras ieejas un kopējos jaudas mērījumus, palīdzot novērtēt enerģijas patēriņu un identificēt neparastus apstākļus bez papildu ārējiem mērītājiem. Kompaktais 0U vertikālais formas faktors ietaupa statīva U vietu, vienlaikus nodrošinot lielu kontaktligzdu blīvumu, kas piemērots C13 un C19 savienojumiem. Iebūvētie tīkla protokoli un skārienekrāna displejs ļauj piekļūt reāllaika jaudas datiem gan lokāli, gan attālināti. Ierīces drošās sāknēšanas iespēja un nozares drošības sertifikāti nodrošina drošu un standartiem atbilstošu izvietošanu datu centru un tīkla statīvos.

Piemērots

• Rack strāvas sadalei datu centros un serveru telpās
• Vidēm, kur nepieciešami jaukti IEC C13 un IEC C19 kontaktligzdu savienojumi
• Attālinātai statīva līmeņa enerģijas patēriņa pārraudzībai un pārvaldībai
• Vertikālām 0U instalācijām, kur svarīgi taupīt statīva U vietu

Galvenās specifikācijas

• Formas faktors: 0U vertikāls PDU
• Maiņstrāvas kontaktligzdu skaits: 42 kopā (36 IEC C13, 6 IEC C19)
• Ievades savienojums: 3 m IEC 60309 kabelis (3P+N+E, IP44)
• Nominālais ieejas spriegums: 200–240 V / 346–415 V (trīsfāžu)
• Frekvence: 50–60 Hz
• Nominālā ieejas strāva: līdz 16 A
• Jaudas kapacitāte: līdz aptuveni 11 kW (trīsfāžu, atkarībā no ieejas sprieguma un instalācijas)

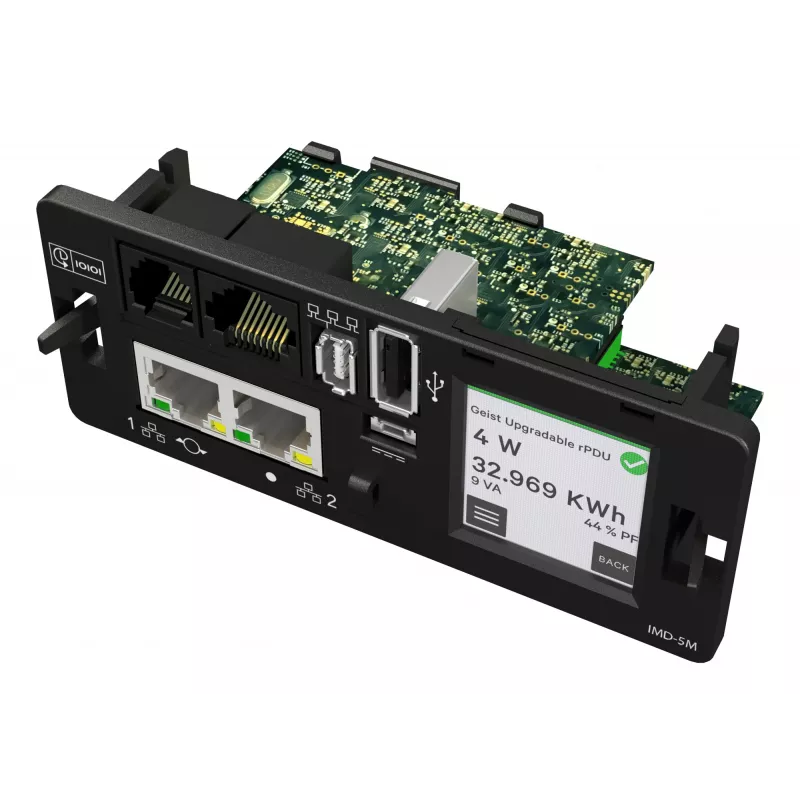

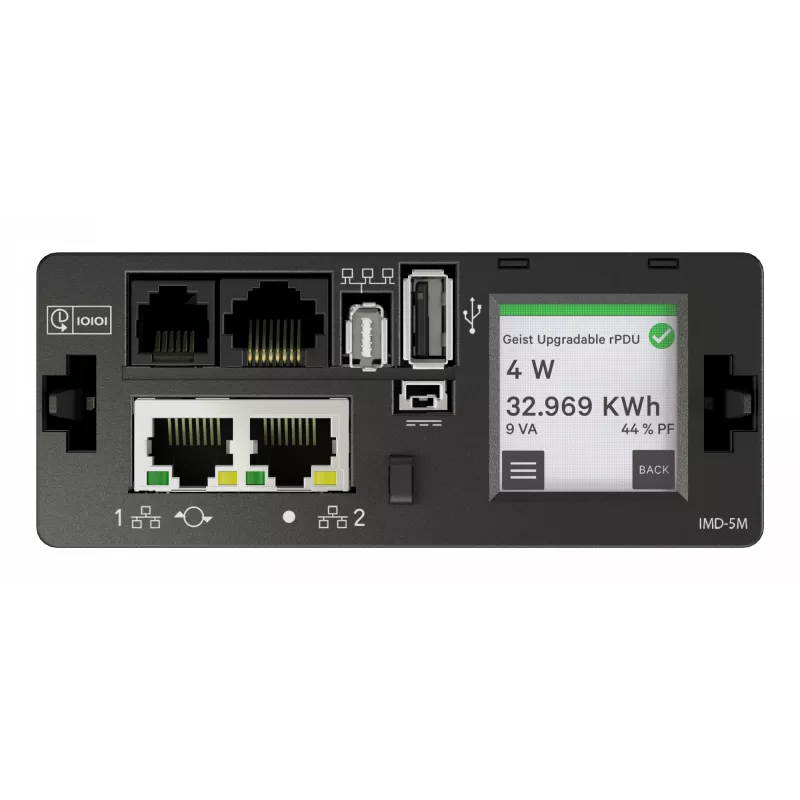

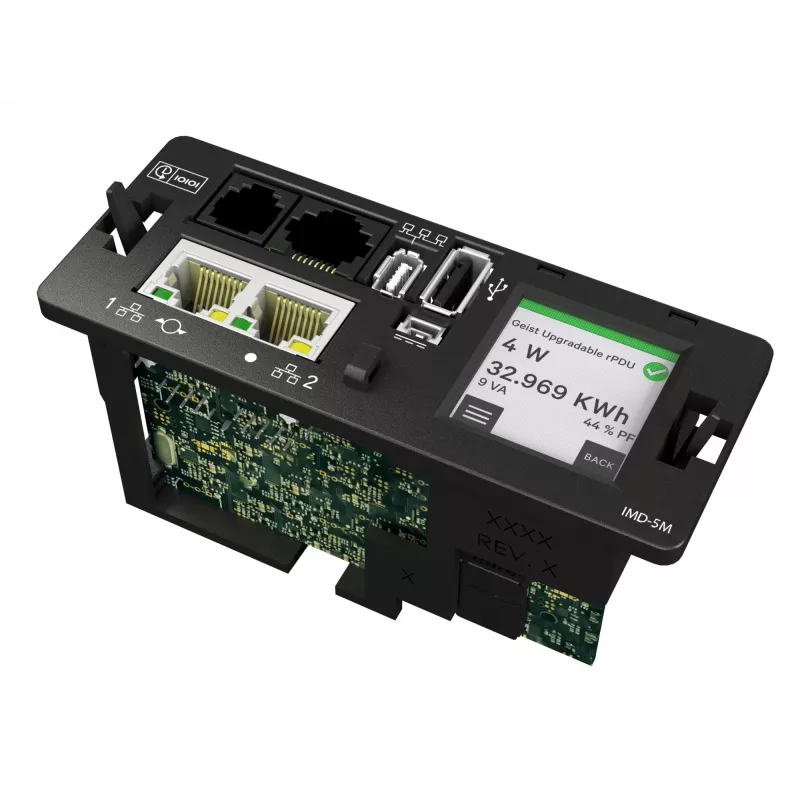

• Lokālais displejs: 128x128 pikseļu skārienekrāna LCD ar orientācijas sensoru
• Pārraudzība: strāvas, jaudas, sprieguma mērījumi
• Tīkla protokoli: SNMP, HTTP/S, SSH, NTP (tīkla pārraudzība un pārvaldība)
• Drošība: droša sāknēšana ierīces integritātes nodrošināšanai
• Drošība un atbilstība: sertificēts atbilstoši IEC 62368-1, CE, UKCA un reģionālajām EMC atbilstības zīmēm; atbilst RoHS

Kā lietot

Uzstādiet Vertiv VP4G20AE vertikāli gar statīva sliedi, izmantojot ražotāja montāžas aprīkojumu, lai ierīce neaizņemtu U vietu. Pievienojiet IEC 60309 ievades kabeli atbilstošam trīsfāžu barošanas avotam, kas konfigurēts atbalstītajam nominālajam spriegumam, un pārliecinieties, ka instalācija atbilst vietējiem elektrodrošības noteikumiem. Pievienojiet statīva aprīkojumu C13 un C19 kontaktligzdām pēc nepieciešamības, ievērojot slodzes sadalījumu pa fāzēm. Piekļūstiet lokālajiem jaudas metrikas datiem iebūvētajā skārienekrānā vai konfigurējiet tīkla piekļuvi, izmantojot SNMP, HTTP/S vai SSH, lai iegūtu mērījumus un integrētos ar attālinātām pārraudzības sistēmām. Izmantojiet NTP, lai nodrošinātu pareizu ierakstīto datu laika zīmogus.

Ieteikumi

Lai nodrošinātu uzticamu darbību, līdzsvarojiet slodzes pa fāzēm, lai izvairītos no jebkuras vienas fāzes pārslodzes, pirms pievienošanas pārbaudiet ieejas barošanas avota un slēdžu nominālos parametrus un aizsargājiet tīkla piekļuvi ar atbilstošiem akreditācijas datiem un tīkla kontrolēm. Regulāri pārskatiet pārraudzītos metrikas datus, lai atklātu tendences, un uzstādīšanas laikā ievērojiet Vertiv instalēšanas instrukcijas un vietējos elektrodrošības noteikumus.
