Viena pola slēdža modulis Busch-Jaeger 2020 US-206, 1P, 10 A, 250 V, zili metālisks, 71×71×25 mm

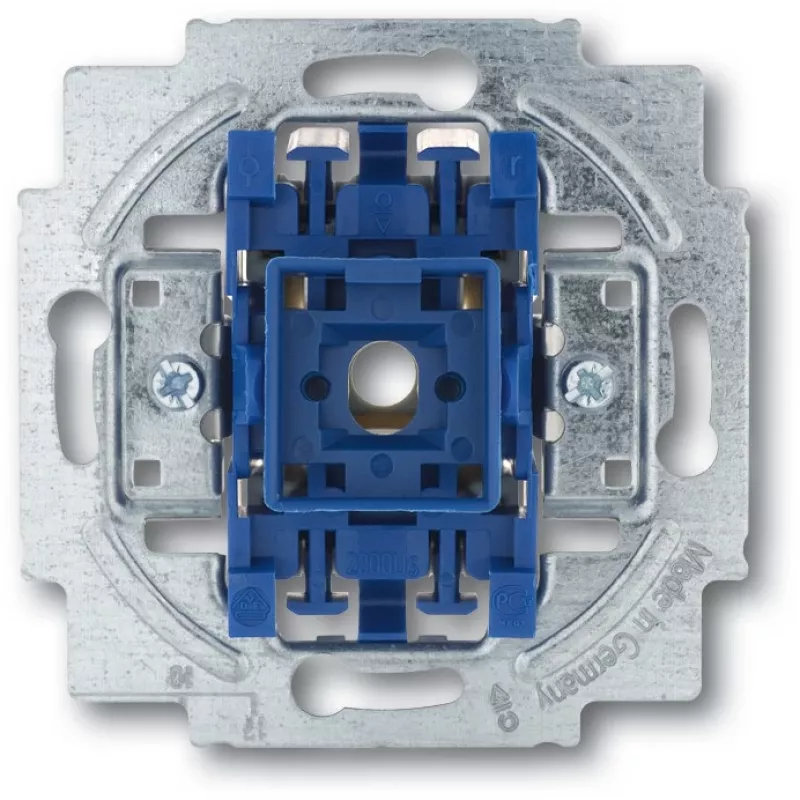

Busch-Jaeger 2020 US-206 ir viena pola slēdža modulis zili metāliskā apdarē, paredzēts uzstādīšanai standarta padziļinājuma montāžas kārbās. Kompaktais modulis ir 71 × 71 × 25 mm liels un paredzēts 10 A nominālajai strāvai un 250 V maiņstrāvai. Tam ir N spaile, un to var savienot gan kā normāli atvērtu (gaidīšanas strāva), gan kā normāli aizvērtu (darba strāva) kontaktu konfigurāciju.

Priekšrocības

Modulis atbalsta gan normāli atvērtu, gan normāli aizvērtu savienojumu, piedāvājot elastību dažādām vadības shēmām. Tas ir saderīgs ar standarta padziļinājuma montāžas kārbām saskaņā ar DIN 49073, 1. daļu, un ar Busch-Jaeger sienas kārbām (3040, 3050, 3060). Kompaktie izmēri ļauj to uzstādīt tipiskos slēdžu rāmjos, vienlaikus nodrošinot 10 A/250 V nominālu, kas piemērots apgaismojuma ķēdēm un mazām slodzēm.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet moduli tikai piemērotās padziļinājuma montāžas kārbās (DIN 49073, 1. daļa) vai norādītajās Busch-Jaeger sienas kārbās. Izvēlieties savienojumu normāli atvērtiem vai normāli aizvērtiem kontaktiem atbilstoši nepieciešamajai vadības uzvedībai un pievienojiet vadus norādītajām spailēm, ieskaitot N spaili. Ievērojiet vietējos elektroinstalācijas noteikumus un pirms uzstādīšanas atslēdziet strāvu. Pēc montāžas uzlieciet slēdža rāmi un pārsegplāksni, kas ir saderīgi ar moduļa izmēriem.
