Vivolink VL120016 AV paplašinātājs AV raidītājs un uztvērējs Melns

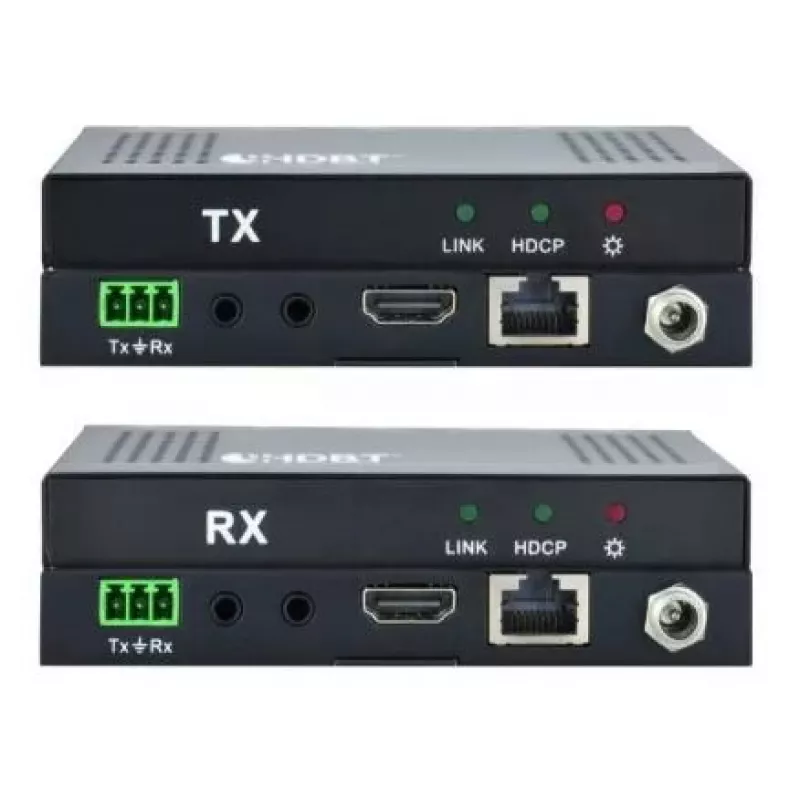

VivoLink VL120016 ir kompakts HDBaseT paplašinātāja komplekts, kas sastāv no raidītāja (VL120016T) un uztvērēja (VL120016R). Tas nodrošina vadu AV sadali pa vienu CAT5e/6 kabeli, atbalstot 1080p līdz 70 m (230 pēdām) un 4K/1080p līdz 40 m (131 pēdai). Komplekts atbalsta CEC, divvirzienu RS-232 un IR vadību, un ietver vienvirziena PoH (Power over HDBaseT) funkciju. Ierīces darbojas no 24 V, un integrētais barošanas avots pieņem 100–240 V maiņstrāvu ar frekvenci 50–60 Hz, savukārt kompaktie izmēri vienkāršo uzstādīšanu šaurās vietās.

Priekšrocības

VL120016 komplekts nodrošina uzticamu AV pārraidi lielos attālumos, izmantojot standarta Cat5e/6 kabeļus, samazinot nepieciešamību pēc dārgiem optisko šķiedru vai HDMI vadiem. Tā atbalsts RS-232, IR un CEC ļauj veikt tālvadību un integrāciju ar vadības sistēmām. Miniatūrais formas faktors un universālā maiņstrāvas ieeja padara paplašinātāja komplektu piemērotu dažādām instalācijām un viegli montējamu vai paslēpjamu.

Piemērots

• Ciparu izkārtnēm un vide sienām mazumtirdzniecības vai publiskās telpās
• Sapulču telpām un konferenču instalācijām
• Klašu AV sadalei un lekciju zālēm
• Mājas kino un gariem HDMI pieslēgumiem dzīvojamās telpās

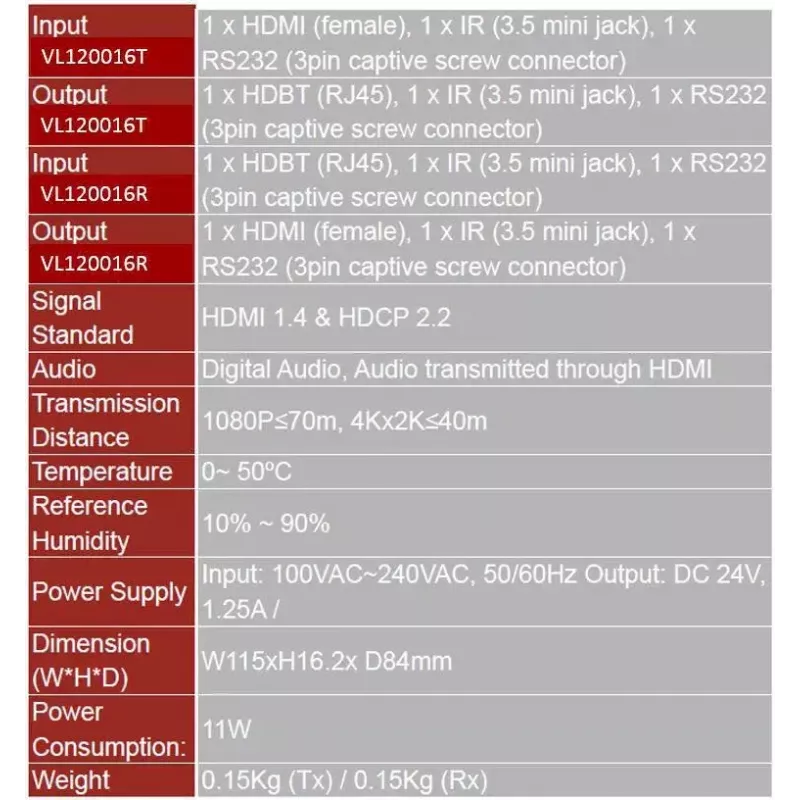

Galvenās specifikācijas

• Modelis: VivoLink VL120016 (raidītājs VL120016T + uztvērējs VL120016R)
• Pārraides standarts: HDBaseT
• Maksimālais attālums: 1080p līdz 70 m (230 pēdām); 4K/1080p līdz 40 m (131 pēdai) pa vienu CAT5e/6
• Vadības saskarnes: CEC, divvirzienu RS-232, divvirzienu IR
• Barošana: darbojas no 24 V; maiņstrāvas ieeja 100–240 V, 50–60 Hz
• Izmēri (komplekta vienības): 184 x 160 x 129 mm
• MPN: VL120016, EAN: 5712505765043

Kā lietot

Uzstādiet raidītāju pie avota ierīces un uztvērēju pie displeja. Savienojiet avotu un displeju ar HDMI kabeļiem attiecīgi raidītājam un uztvērējam, pēc tam savienojiet abas vienības ar vienu atbilstoša garuma CAT5e/6 kabeli. Pievienojiet barošanas avotu raidītājam vai uztvērējam atbilstoši sistēmas projektam un, ja izmantojat PoH, strāvu var nodrošināt pa HDBaseT savienojumu, kur tas tiek atbalstīts. Konfigurējiet RS-232, IR vai CEC iestatījumus atbilstoši savas vadības sistēmas prasībām, lai iespējotu tālvadības komandas.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet augstas kvalitātes ekranētus Cat6 kabeļus garākiem posmiem un izvairieties no kabeļa novietošanas tuvu augstsprieguma elektropārvades līnijām vai spēcīgiem EMI avotiem. Pārbaudiet kabeļu galus un HDMI versijas avotā un displejā, lai nodrošinātu gaidīto izšķirtspēju un vadības saderību.
