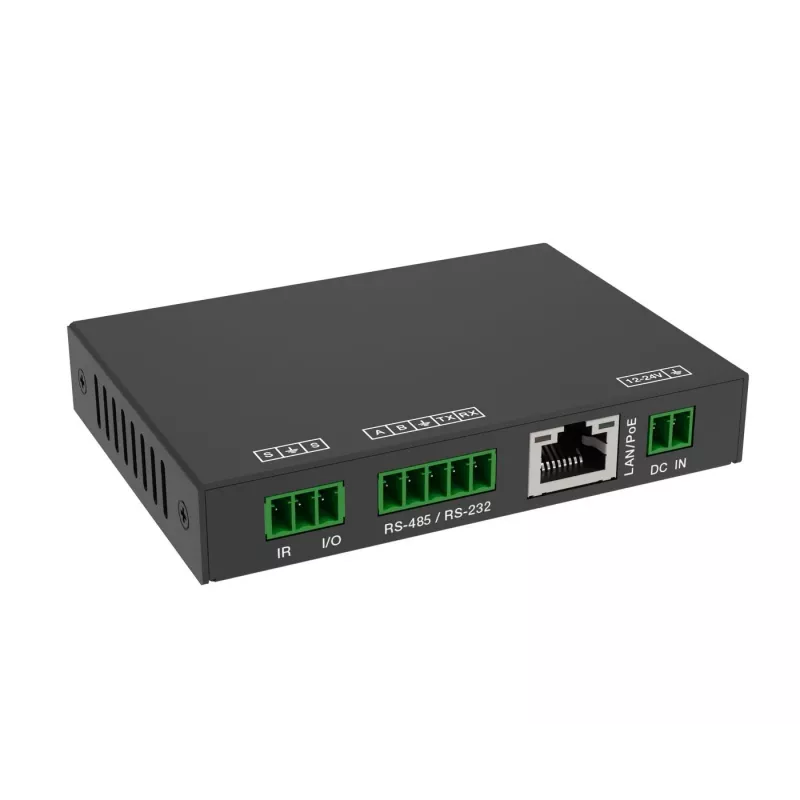

Vivolink VLEXT100 saskarnes kartes/adapteris

Vivolink VLEXT100 ir tīkla seriālā porta paplašinātājs, kas savieno IP balstītas vadības sistēmas ar seriālo AV aprīkojumu. Tas nodrošina TCP/IP vai UDP vadību Vivolink ierīcēm ar RS-232 vai RS-485 portiem, ļaujot integrēt uz seriālo pieslēgumu balstītu aprīkojumu mūsdienu vadības ekosistēmās. Ierīcei ir metāla korpuss, 100M Ethernet ports, GPIO un IR izeja, kā arī atbalsts tīmeklī balstītai konfigurācijai, izmantojot iebūvēto tīmekļa serveri.

Priekšrocības

VLEXT100 atbalsta gan RS-232, gan RS-485 sakaru standartus, vienlaikus piedāvājot elastīgas barošanas iespējas, ieskaitot 12–24V līdzstrāvu vai barošanu caur Ethernet (PoE). Tā intuitīvā tīmekļa saskarne ļauj veikt konfigurāciju no jebkuras pārlūkprogrammas datorā, planšetdatorā vai viedtālrunī, un izturīgais metāla korpuss ar uzlabotu ESD aizsardzību nodrošina uzticamu darbību profesionālā vidē. Ierīce patērē īpaši mazu jaudu (0,48 W) energoefektīvām instalācijām.

Piemērots

• Seriālo AV ierīču integrācija IP balstītās vadības sistēmās
• Centralizētas telpu vadības un automatizācijas sistēmas
• Vidēm, kur nepieciešama attālināta konfigurācija un uzraudzība
• Instalācijām, kur vajadzīga PoE vai līdzstrāvas barošanas elastība

Galvenās specifikācijas

• Barošanas ieeja: 12–24V līdzstrāva vai PoE (maiņstrāvas adapteris nav iekļauts)
• Sakaru porti: RS-232, RS-485, GPIO, IR izeja
• Tīkls: 10/100M Ethernet ar TCP/UDP atbalstu
• Jaudas patēriņš: 0,48 W
• Korpuss: metāls ar ESD aizsardzību
• Iepakojuma saturs: Tīkla seriālā porta paplašinātājs, 5 kontaktu/3 kontaktu/2 kontaktu 3,81 mm Phoenix savienotāji (vīrišķie), 2 montāžas ausis, 4 mašīnskrūves (KM3*4), lietotāja rokasgrāmata

Lietošana

Pievienojiet VLEXT100 tīklam, izmantojot 10/100M Ethernet portu, un nodrošiniet barošanu caur 12–24V līdzstrāvas avotu vai PoE. Pievienojiet seriālās ierīces RS-232 vai RS-485 spailēm, izmantojot komplektā iekļautos Phoenix savienotājus, un pievienojiet vajadzīgās IR vai GPIO līnijas. Piekļūstiet iebūvētajam tīmekļa serverim no pārlūkprogrammas datorā, planšetdatorā vai viedtālrunī, lai konfigurētu tīkla iestatījumus, protokola opcijas (TCP/UDP) un seriālā porta parametrus. Pēc konfigurācijas vadības komandas var nosūtīt caur TCP/IP vai UDP, lai sazinātos ar pievienoto seriālo AV aprīkojumu.

Ieteikumi

Uzticamai darbībai uzstādiet VLEXT100 ventilējamā vietā un, kur iespējams, izmantojiet ekranētus Ethernet un seriālos kabeļus. Pārliecinieties, ka programmaparatūra ir atjaunināta, un konfigurējiet atbilstošus tīkla drošības iestatījumus, ja ierīce tiek pakļauta lielākiem tīkliem.
