Vivolink VLHDMICTL2 EDID emulators 3840x2160 18Gbit/s Melns

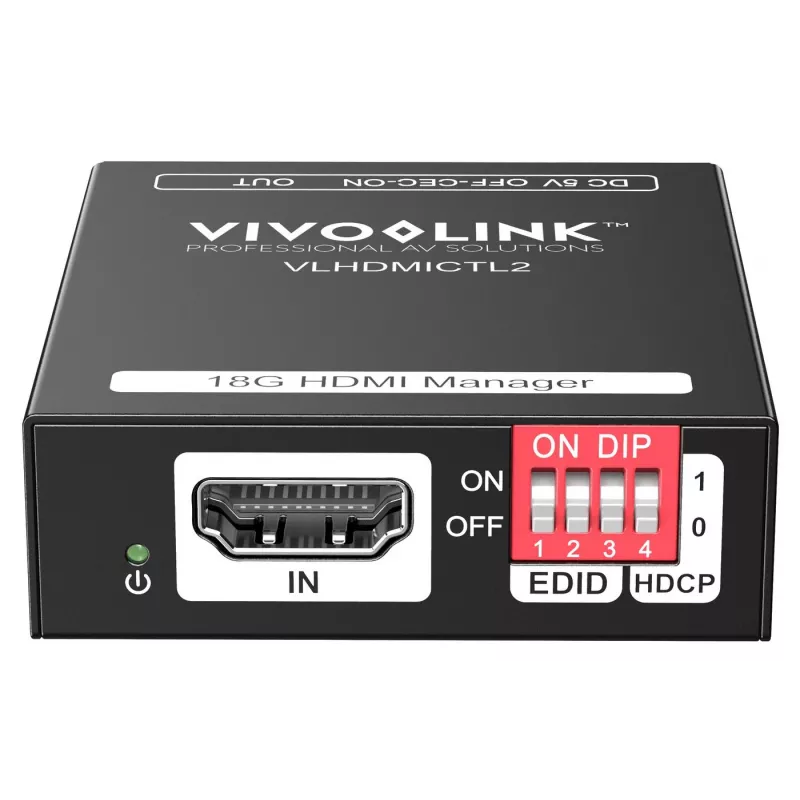

Vivolink VLHDMICTL2 EDID emulators ļauj pārvaldīt HDMI EDID datus, kontrolēt izvades izšķirtspēju līdz 3840 x 2160 un apstrādāt audio iestatījumus starp avotu un displeju. Kompaktā ierīce atbalsta 18 Gbit/s joslas platumu, ietver HDMI video pieslēgvietu un USB Type-C savienotāju, un tiek darbināta ar zemu enerģijas patēriņu (2.4 W). Priekšējā paneļa DIP slēdži nodrošina tiešu EDID, HDCP darbības un CEC caurlaides kontroli, palīdzot panākt saderību starp pievienotajām ierīcēm.

Priekšrocības

VLHDMICTL2 nodrošina vienkāršu, aparatūras līmeņa EDID emulāciju un izšķirtspējas kontroli, izmantojot priekšējos DIP slēdžus bez programmatūras nepieciešamības. HDCP ieslēgšanas/izslēgšanas opcija uzlabo savietojamību, ķēdējot vairākas ierīces, jo ļauj iekārtai parādīties kā neatbilstošai HDCP. Ierīces 18 Gbit/s joslas platums un 4K (3840 x 2160) atbalsts nodrošina saderību ar augstas izšķirtspējas avotiem un displejiem kompaktā korpusā.

Piemērots

• EDID informācijas iestatīšanai un bloķēšanai starp HDMI avotiem un displejiem
• Saderīgu izšķirtspēju un audio formātu piespiešanai instalāciju vai problēmu novēršanas laikā
• Integrēšanai AV iestatījumos, kur jākontrolē HDCP apstrāde un CEC caurlaide
• Lietošanai mazos AV plauktos, sanāksmju telpās vai punkt-punkta HDMI savienojumos

Galvenās specifikācijas

• Modelis: VivoLink VLHDMICTL2 (MPN: VLHDMICTL2, EAN: 5704174984146)
• Maksimālā izšķirtspēja: 3840 x 2160 (4K)
• Joslas platums: 18 Gbit/s

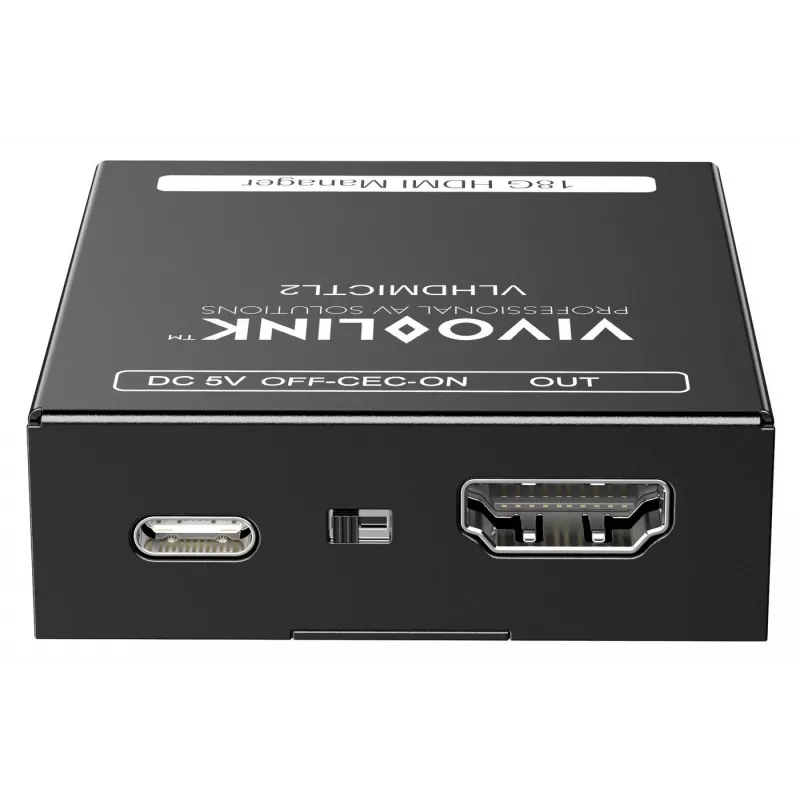

• Savienotāji: HDMI video pieslēgvieta, USB Type-C
• Vadība: Priekšējā paneļa DIP slēdži EDID, HDCP un CEC iestatīšanai
• Enerģijas patēriņš: 2.4 W
• Izmēri: 60 mm (W) x 54 mm (D) x 17.6 mm (H)
• Krāsa: Melns

Kā lietot

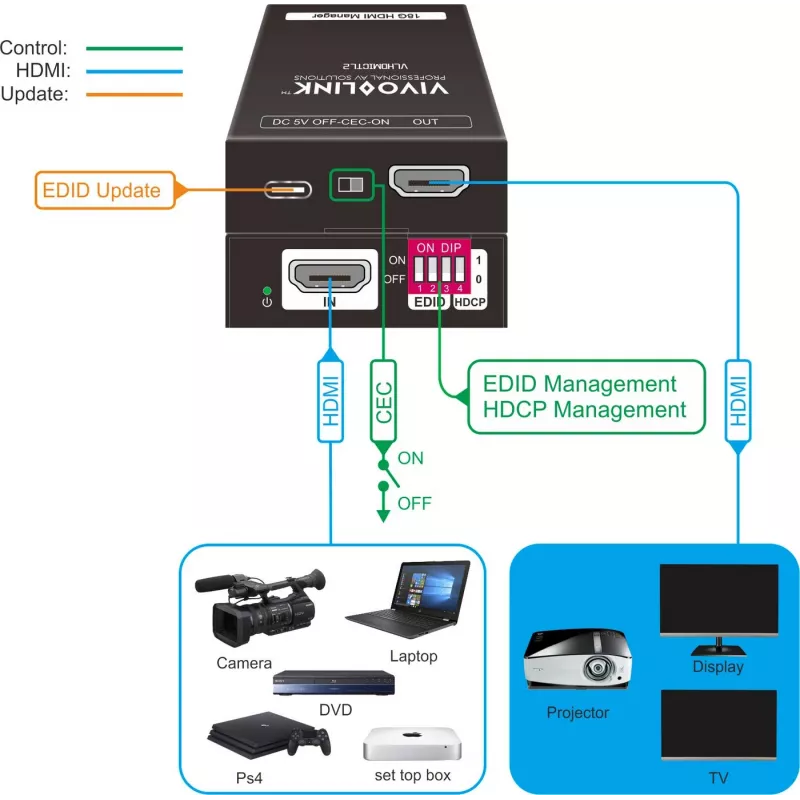

Uzstādiet VLHDMICTL2 starp HDMI avotu un displeju, izmantojot HDMI pieslēgvietu, un, ja nepieciešams, pievienojiet USB Type-C atbilstoši jūsu sistēmas prasībām. Konfigurējiet vēlamos EDID, HDCP darbības un CEC caurlaides iestatījumus, izmantojot DIP slēdžus priekšējā panelī. Pēc slēdžu iestatīšanas, ja nepieciešams, atvienojiet un atkal pievienojiet pievienotās iekārtas, lai piemērotu jaunos EDID un HDCP stāvokli. Pārbaudiet izvades izšķirtspēju un audio uz displeja un vēlreiz noregulējiet slēdžus, ja nepieciešams cits EDID profils vai HDCP stāvoklis.

Ieteikumi

Izmantojiet HDCP izslēgšanas opciju tikai tad, kad tas nepieciešams, lai atrisinātu saderības problēmas vairāku ierīču ķēdēs; HDCP atspējošana var ietekmēt aizsargāta satura atskaņošanu. Mainot DIP slēdžu pozīcijas, ievērojiet avota un displeja ražotāja norādījumus un atvienojiet un pievienojiet ierīces no jauna, lai iestatījumi stātos spēkā.
