WAGO 2002-1204 4-dzīslu spiedspaile, 2,5 mm², 800 V, pelēka

WAGO 2002-1204 ir augstas kvalitātes 4-dzīslu spiedspaile no 2002 sērijas, kas paredzēta uzticamai un bezinstrumentu vadu savienošanai rūpnieciskajās un ēku instalācijās. Ar nominālo spriegumu 800 V un nominālo strāvu 24 A tā ir piemērota plašam lietojumu klāstam. Kompaktais dizains (5,2 mm platums) ietaupa vietu uz DIN sliedes, savukārt Push-in CAGE CLAMP® savienojuma tehnoloģija nodrošina ātru un drošu vadu pieslēgšanu.

Priekšrocības

Bezinstrumentu spiedsavienojums cietiem un savītiem vadiem; laiku taupoša uzstādīšana; vibrācijas izturīga un bezapkopes; kompakts platums blīvai vadu izvietošanai; skaidra marķēšana un testa punkts vieglai traucējummeklēšanai.

Piemērots

• Vadības skapjiem un sadales iekārtām
• Ēku automatizācijai un apgaismojuma sistēmām
• Rūpnieciskajām mašīnām un iekārtām
• Ex e lietojumiem (1. zona, 2. zona) ar atbilstošiem apstiprinājumiem

Galvenās specifikācijas

• Dzīslu skaits: 4
• Savienojuma veids: Push-in CAGE CLAMP®
• Nominālais šķērsgriezums: 2,5 mm² (AWG 14)
• Nominālais spriegums (EN 60947-7-1): 800 V
• Nominālais impulsa spriegums: 8 kV
• Nominālā strāva (EN 60947-7-1): 24 A
• Montāžas veids: DIN sliede 35 (TS 35)
• Krāsa: Pelēka
• Izolācijas materiāls: Poliamīds (PA 66)
• Uzliesmojamības klase (UL 94): V0
• Darba temperatūra: -35 °C līdz +85 °C
• Noņemšanas garums: 9 – 11 mm
• Cietā vada izmērs: 0,25 – 4 mm² / 22 – 12 AWG
• Savītā vada izmērs: 0,25 – 4 mm² / 22 – 12 AWG
• Smalksavītā vada izmērs: 0,25 – 2,5 mm² / 22 – 14 AWG
• Piesārņojuma pakāpe: 3
• Ex e nominālais spriegums (Ex eb IIC Gb): 550 V
• Ex e nominālā strāva (Ex eb IIC Gb): 20 A

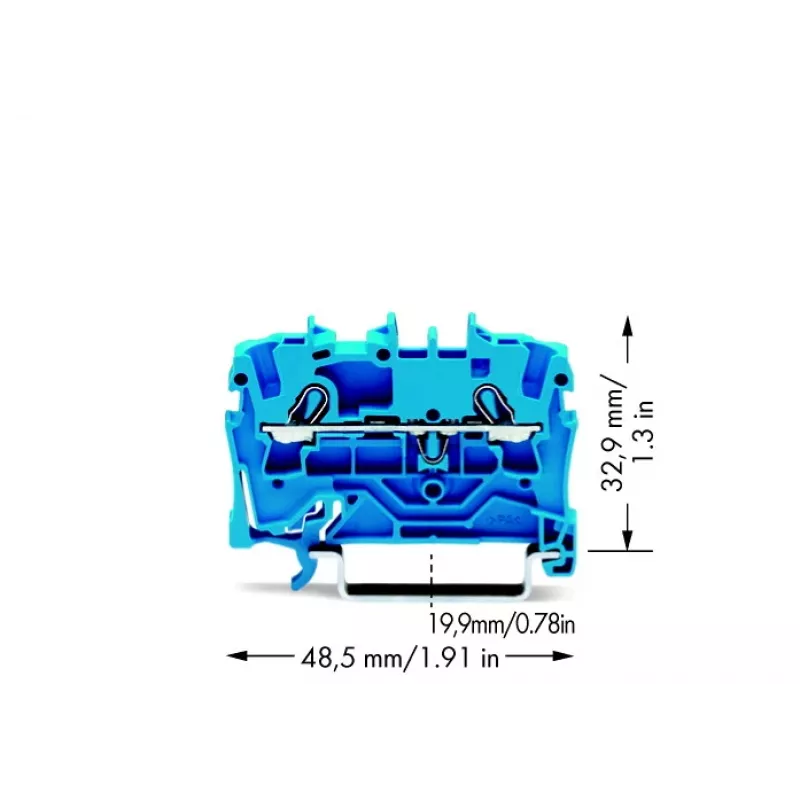

• Izmēri (P x A x D): 5,2 mm x 48,5 mm x 32,9 mm

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet WAGO ferulu gofrēšanas instrumentus un marķēšanas sloksnes. Nodrošiniet pareizu noņemšanas garumu un vada ievietošanu. Piemērota lietošanai ar WAGO 2002 sērijas piederumiem, piemēram, gala plāksnēm un džemperiem.
