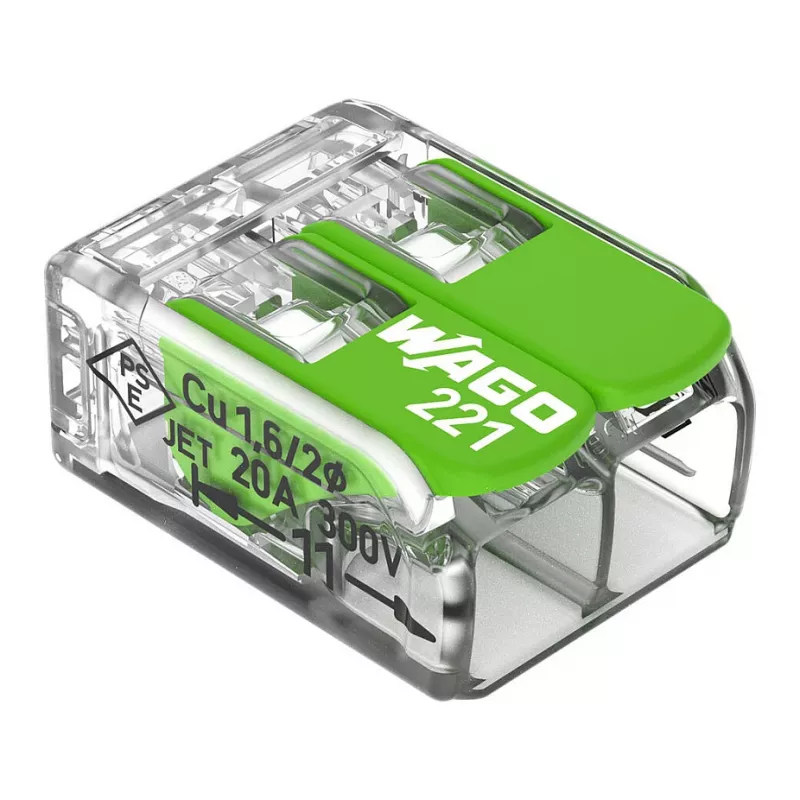

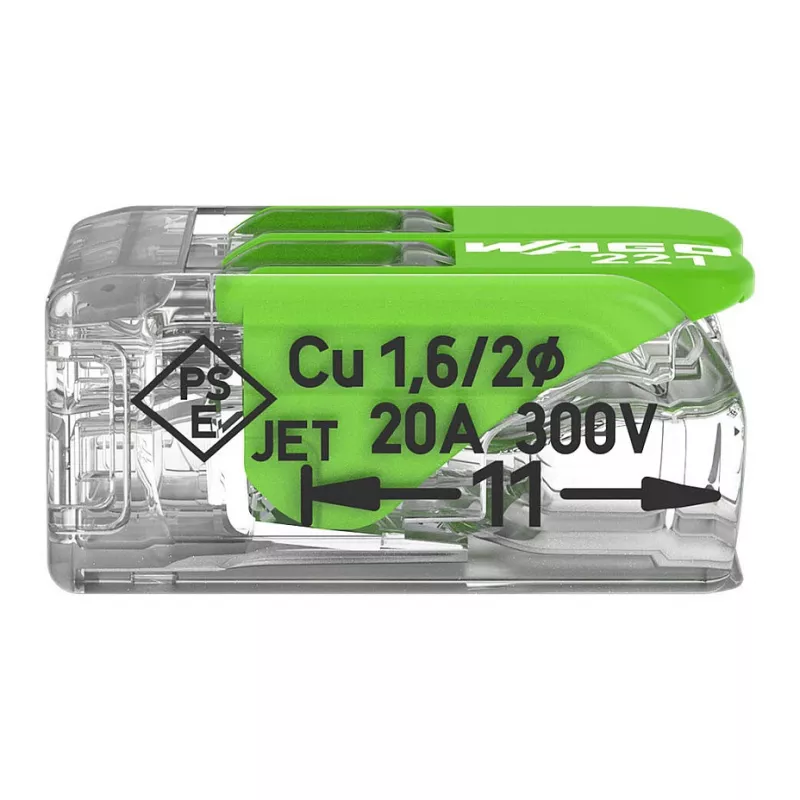

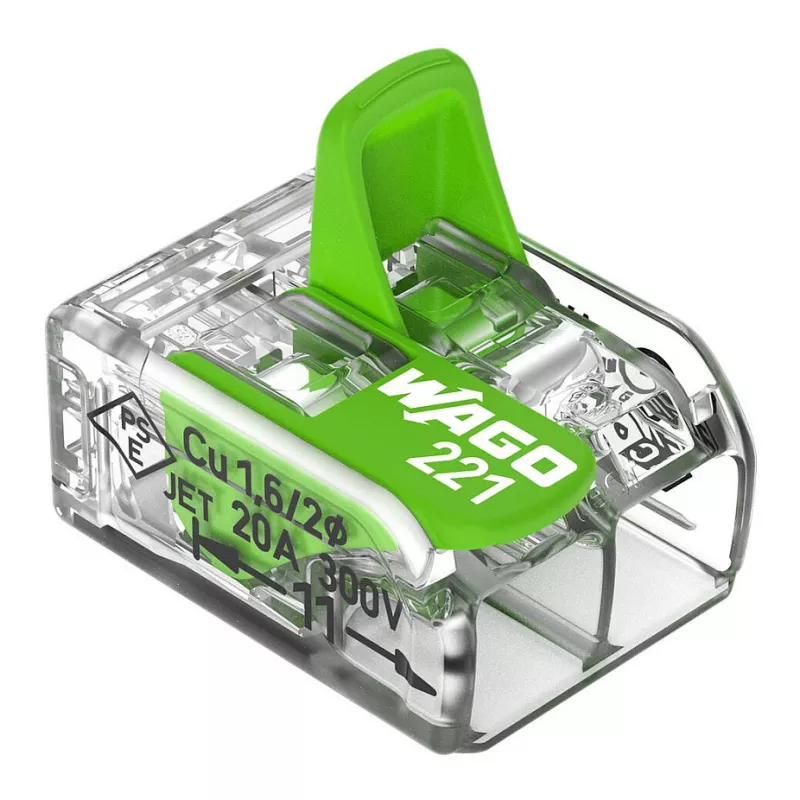

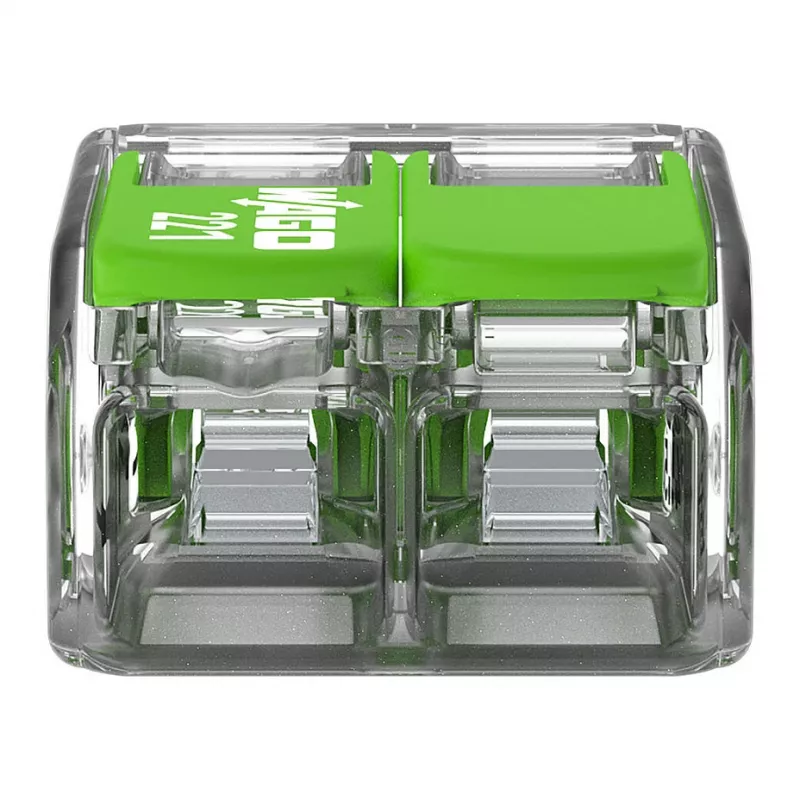

WAGO 221-422 2-dzīslu kompakts savienotājs, 0,14-4 mm², caurspīdīgs/oranžs

WAGO 221-422 ir kompakts 2-dzīslu savienotājs no WAGO 221 sērijas, paredzēts elastīgiem un cietiem vadītājiem no 0,14 līdz 4 mm² (26-12 AWG). Izmantojot inovatīvu CAGE CLAMP® savienojuma tehnoloģiju ar darbības sviru bezinstrumentu aktivizēšanai, šis savienotājs nodrošina ātru, uzticamu un bezapkopju vadu savienošanu. Caurspīdīgais korpuss ļauj viegli vizuāli pārbaudīt savienojumu, bet oranžā svira norāda aktivizācijas stāvokli. Nominālais spriegums 450 V un strāva 32 A, piemērots plašam elektroinstalāciju klāstam, ieskaitot sadales kārbas, apgaismojumu un vadības skapjus.

Priekšrocības

Bezinstrumentu darbība ar viegli lietojamu oranžu sviru; caurspīdīgs korpuss vizuālai savienojuma pārbaudei; atkārtoti lietojams vairākām vadu maiņām; kompakts dizains ietaupa vietu; vibrācijas izturīgs un bezapkopju CAGE CLAMP® savienojums; pieņem cietus, dzīslu un smalkdzīslu vadītājus.

Piemērots

• Sadales kārbām un sadales paneļiem
• Apgaismojuma un slēdžu instalācijām
• Vadības skapjiem un automatizācijas sistēmām
• Dzīvojamo, komerciālo un rūpniecisko elektroinstalāciju
• Remonta un apkopes darbiem

Galvenās specifikācijas

• Vadītāju skaits: 2
• Savienojuma tehnoloģija: CAGE CLAMP®
• Aktivizācija: Darbības svira
• Nominālais spriegums (EN): 450 V
• Nominālā strāva (EN): 32 A
• Nominālais impulsa spriegums: 4 kV
• Cieta vadītāja šķērsgriezums: 0,2 - 4 mm² (24 - 12 AWG)
• Dzīslu/elastīga vadītāja šķērsgriezums: 0,14 - 4 mm² (26 - 12 AWG)
• Noņemšanas garums: 9 - 10 mm
• Krāsa: Caurspīdīgs / Oranžs
• Korpusa materiāls: Polikarbonāts (PC)
• Kontaktu materiāls: Elektrolītiskais varš
• Uzliesmojamības klase: UL 94 V-2
• Darba temperatūra: -20 līdz +85 °C
• Piesārņojuma pakāpe: 2
• Apstiprinājumi: VDE, UL, CSA, ENEC
• Atkārtota lietošana: Atkārtoti lietojams

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārliecinieties, ka vadītāji ir noņemti līdz 9-10 mm un pilnībā ievietoti pirms sviras aizvēršanas. Piemērots cietiem, dzīslu un smalkdzīslu vadiem. Vienmēr pārbaudiet vietējos elektriskos noteikumus un saderību ar jūsu lietojumu.
