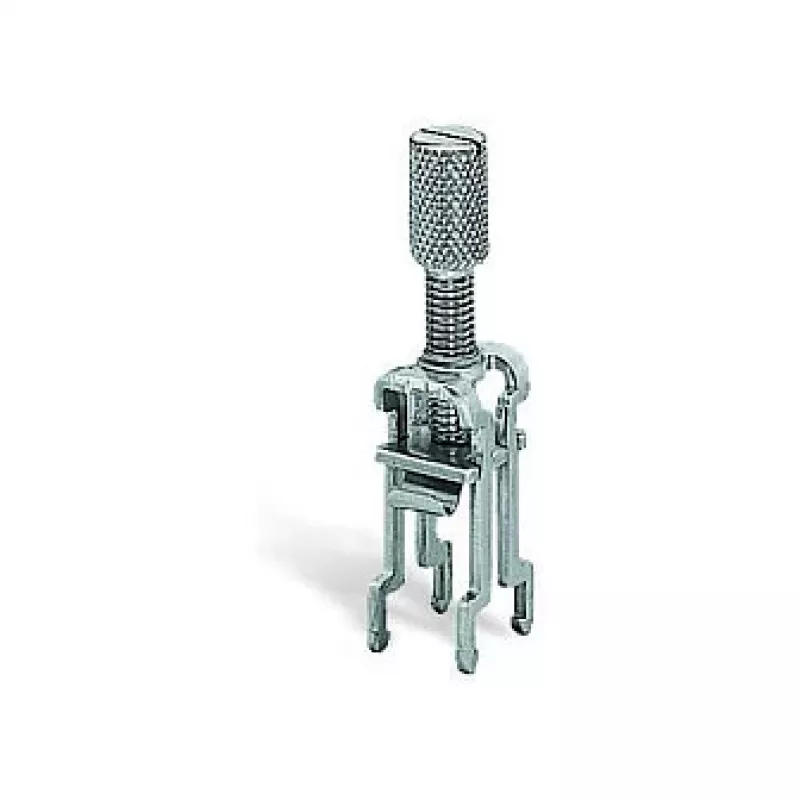

WAGO Shield Clamping Bracket 790-108 11mm Wide

WAGO Shield Clamping Bracket 790-108 ir augstas kvalitātes piederums, kas paredzēts EMC atbilstošai kabeļu ekranēšanai. Ar 11 mm platumu tas nodrošina zemas pretestības savienojumu kabeļu ekrāniem ar zemes potenciālu, garantējot uzticamu elektromagnētisko saderību (EMC) rūpnieciskajās un ēku instalācijās. Šis kronšteins ir daļa no WAGO 790 sērijas un ir saderīgs ar TOPJOB S spaiļu bloku sistēmu.

Priekšrocības

Bezinstrumentu uzstādīšana ietaupa laiku un pūles. CAGE CLAMP® atsperu savienojuma tehnoloģija nodrošina drošu un bezapkopju ekrāna savienojumu. Kompaktais 11 mm platums ļauj vietu taupošu montāžu uz DIN sliedēm vai tieši uz nesējspaiļu blokiem. Izturīgi materiāli nodrošina ilgtermiņa uzticamību prasīgās vidēs.

Piemērots

• Kabeļu EMC ekranēšanai vadības skapjos un sadales kārbās
• Kabeļu ekrānu iezemēšanai rūpnieciskajās automatizācijas sistēmās
• Instalācijām, kur nepieciešams zemas pretestības ekrāna savienojums ar zemi
• Izmantošanai ar WAGO TOPJOB S spaiļu blokiem ekranētai vadu montāžai

Galvenās specifikācijas

• Produkta veids: Ekrāna stiprinājuma kronšteins
• Sērija: WAGO 790 sērija
• Platums: 11 mm
• Ekrāna savienojuma diapazons: 0,25 - 16 mm² (AWG 24 - 6)
• Maks. kabeļa ekrāna diametrs: 11 mm
• Montāža: DIN sliede (TS 35) vai tieša montāža uz nesējspaiļu blokiem
• Savienojuma tehnoloģija: CAGE CLAMP® (atsperu tips)
• Materiāls (spīļu daļa): Cinkots tērauds
• Materiāls (izolācijas daļa): Poliamīds 66 (PA 66)
• Krāsa: Sudrabs / gaiši pelēks
• Uzliesmojamības klase: UL94 V-0
• Darba temperatūra: -60 līdz +100 °C
• Piesārņojuma pakāpe: 2
• Standarti: Atbilst RoHS

Ieteikumi

Lai sasniegtu optimālu EMC veiktspēju, izmantojiet šo ekrāna stiprinājuma kronšteinu ar WAGO TOPJOB S spaiļu blokiem un nodrošiniet pareizu DIN sliedes iezemēšanu. Piemērots plašam kabeļu diametru diapazonam līdz 11 mm.
